螺杆式手动台虎钳夹紧工装结构设计

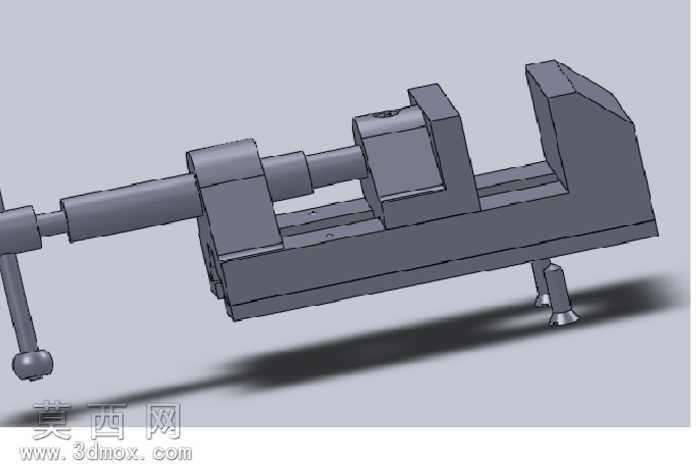

本作品为螺杆驱动式手动台虎钳夹紧机构三维模型，建模过程采用SolidWorks2010版本完成，整体遵循机械加工工装的实际设计逻辑，完整还原了台虎钳从固定基座、传动螺杆、活动钳身、夹持垫块到操作摇柄的全部结构细节。建模阶段优先采用参数化草图驱动特征的方式搭建基础结构，首先绘制固定钳身的长条形基座轮廓，通过拉伸凸台生成带导轨槽的主体基座，基座底部预留的支撑脚结构按照实际工装的安装定位需求设计，保证钳体放置与安装时的稳定性。传动螺杆部分采用螺旋线配合扫描特征生成精准的传动牙型，还原梯形传动螺杆的啮合结构，螺杆与活动钳身的配合位置设计有轴向限位结构，保证摇动手柄时活动钳身可沿基座导轨做平稳的直线往复运动，不会出现轴向窜动问题。活动钳身与固定钳身的夹持工作面设计为平整贴合结构，预留了可更换夹持垫块的安装位，可根据不同夹持工件的材质更换软质垫块，避免夹伤工件表面。材质与渲染阶段，整体结构赋予哑光铸铁材质，还原普通五金工装的金属质感，传动螺杆与操作摇柄部分赋予调质钢的金属光泽，底部支撑脚赋予防滑橡胶材质，渲染时采用柔和的环境光搭配定向主光源，清晰呈现各部件的装配关系与结构轮廓，阴影效果自然贴合实际工装的摆放状态。设计思路上围绕手动夹紧工装的实用性展开，整体结构紧凑无冗余部件，螺杆传动的设计可提供稳定的夹紧力，操作摇柄的力臂长度经过合理设计，操作人员无需过大的力即可完成工件的牢固夹紧，导轨结构的配合间隙按照实际装配公差设置，既保证活动钳身滑动顺畅，又避免夹持时出现晃动偏移，可直接用于机械加工工位的工件夹持场景参考，也可作为五金工装设计的教学演示案例使用。
