外六角全螺纹螺栓三维建模设计教程

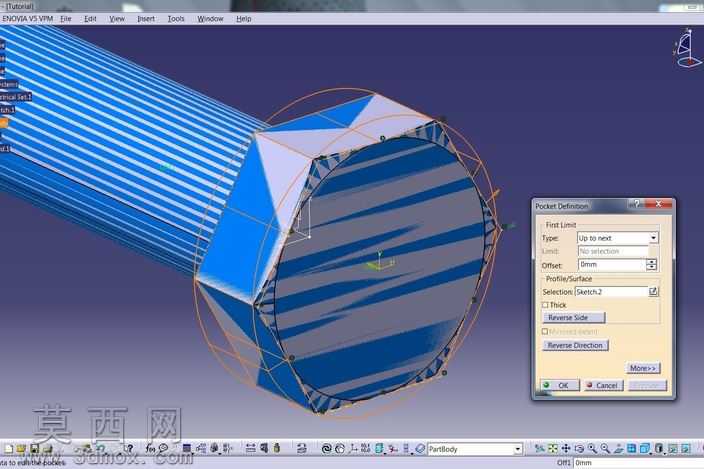

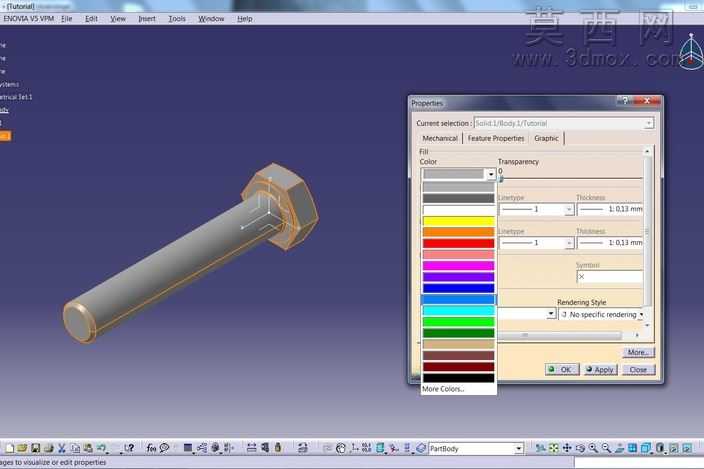

本次建模围绕外六角全螺纹螺栓展开，首先梳理标准紧固件的结构逻辑：螺栓由六角头部、光杆过渡段、全螺纹螺杆三个核心部分组成，建模初期先确定公称直径、螺杆长度、六角头对边尺寸、头部厚度等核心参数，以保证模型符合通用紧固件的尺寸规范。建模过程中先绘制六角头部的截面草图，通过拉伸命令生成头部基体，对头部与螺杆衔接的位置做圆角过渡处理，还原真实螺栓的工艺倒角特征，避免尖锐棱角带来的渲染失真。螺杆部分先绘制圆柱基体，再通过螺旋线命令生成与公称直径匹配的螺纹路径，绘制牙型截面轮廓后沿螺旋线扫描切除，生成连续的三角螺纹结构，建模时注意螺纹收尾段的渐消处理，还原实际搓丝工艺形成的螺纹末端特征，避免螺纹生硬截断的违和感。完成基础实体建模后，对模型进行结构校验：检查六角头的对称度、螺纹的螺距一致性、各段同轴度，确保模型可直接用于后续装配干涉检查、工程图导出等场景。材质设置上为螺栓赋予镀锌钢材材质，调整金属粗糙度、反射率参数，还原五金紧固件的哑光金属质感，渲染时添加柔和的环境光，突出螺纹的牙型起伏、六角头的棱边光影，让模型的结构细节清晰呈现。整个建模过程遵循参数化设计思路，所有尺寸关联全局参数，后续可通过修改参数快速生成不同规格的外六角螺栓模型，大幅提升同类紧固件的建模效率，建模过程中同步处理拔模方向、特征顺序，确保模型可直接导入各类三维软件进行格式转换，不会出现特征丢失、实体破面的问题，满足不同设计场景下的模型调用需求。
