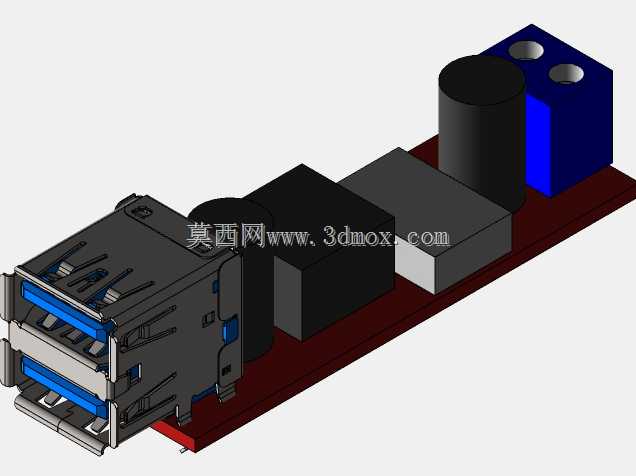

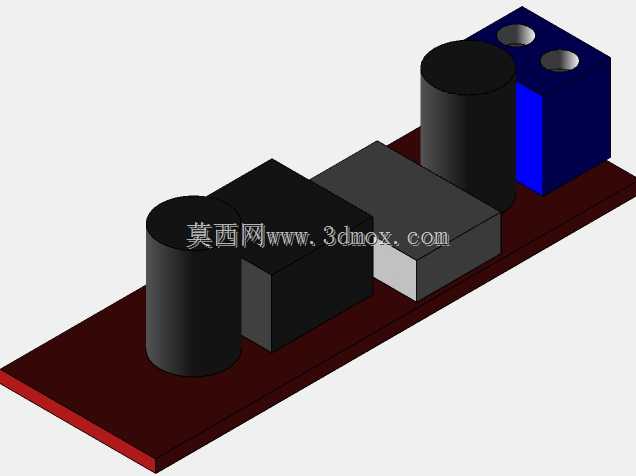

宽压输入直流5V3A电源转换模块

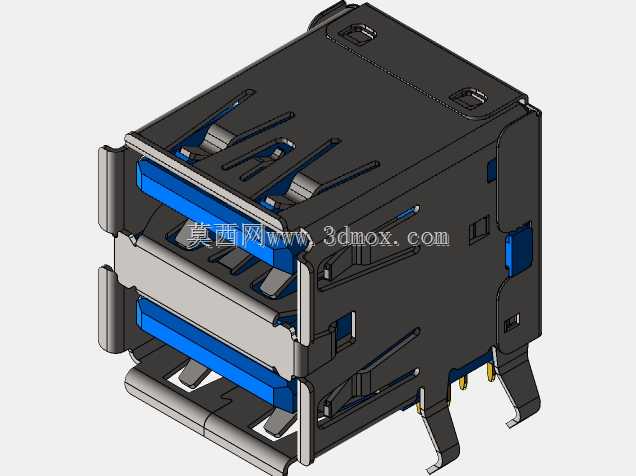

　　在工业现场分布式供电、车载电子改装、小型嵌入式设备集成这类场景里，前端输入电压波动范围大是常态，车载电瓶熄火与启动状态下电压差能覆盖9V到36V区间，工业现场24V总线也常存在负载启停带来的电压跳变，这类宽幅波动的输入如果直接给后端5V逻辑电路、USB外设、小型传感模块供电，很容易出现芯片过压烧毁、低压复位重启、带载能力不足的问题，这款直流转换模块就是针对这类场景做的结构设计。从结构设计逻辑来看，模块采用双层堆叠式接口布局，上下两组USB输出接口采用蓝色胶芯标识，对应大电流输出能力，接口外围做了全包式金属屏蔽罩设计，屏蔽罩侧边预留了卡扣定位缺口，在组装时可以直接卡入外壳的定位槽内，不需要额外打胶固定，既可以屏蔽开关电源工作时的高频辐射干扰，避免对周边的射频模块、模拟采样电路造成串扰，也能提升接口的结构强度，应对USB插头反复插拔带来的侧向冲击力。引脚部分采用弯脚插装设计，引脚的折弯角度做了精准控制，插装后模块本体与PCB板面保持固定高度，底部预留了足够的走风间隙，在密闭壳体内部也能借助自然对流带走工作时产生的热量，不需要额外加装散热片就能满足3A持续输出的散热需求，引脚的焊盘尺寸做了加宽处理，过波峰焊时上锡量充足，能承受大电流通过时的引脚温升，也能提升焊接后的抗振动能力，适配车载、工业设备这类存在持续振动的使用环境。

　　安装边界方面，模块的整体外形为方正立方体结构，侧边的金属固定脚向外伸出，安装孔位的间距匹配通用USB接口面板的开孔尺寸，做面板安装时不需要额外定制开孔模具，直接替换常规双口USB面板座即可，模块本体的宽度控制在标准双USB接口的占用范围内，在PCB上布局时不会挤占周边元件的安装空间，输入引脚的排布顺序做了防呆设计，正负极引脚间距与常规DC-DC模块保持一致，替换同参数旧模块时不需要重新改板。

　　功能特性上，模块可以在9V到36V的直流输入区间内稳定输出5V直流电压，持续输出电流可达3A，输出纹波控制在小功率逻辑电路可接受的范围内，给单片机核心板、USB通讯模块、小型显示屏这类设备供电时不会出现纹波导致的通讯误码、屏幕闪线问题，内部的电路结构做了灌封处理吗？不，从结构外观来看，金属屏蔽罩与内部塑封基座配合紧密，具备一定的防尘防潮能力，在普通工业车间、车载舱内的环境下可以长期稳定工作，不需要额外做三防处理。

　　做三维建模的时候，要重点关注接口的插拔行程尺寸，USB接口的舌片位置、弹片高度必须符合通用USB接口的尺寸规范，否则会出现插头插不到位、接触不良的问题，金属屏蔽罩的卡扣位置要和基座的卡槽精准对齐，组装时不会出现卡扣断裂、屏蔽罩翘起的问题，引脚的折弯半径不能过小，避免生产时引脚断裂，同时要预留引脚的共面度公差，保证SMT或者波峰焊时所有引脚都能和焊盘良好接触。在设备选型适配的时候，要注意模块的输入极性，虽然内部一般带有反接保护电路，但安装时还是要确认输入正负极和供电端匹配，输出端的两个USB接口是并联输出结构，总输出电流不超过3A，不要同时给两个大电流负载供电避免过载，面板安装时要在模块和面板之间加装薄橡胶垫圈，既可以提升固定的紧密程度，也能阻挡灰尘从面板缝隙进入设备内部。
