电源变压器用方形法兰电缆护孔环结构设计

　　在电源变压器的整机结构装配环节，线缆穿出壳体的位置一直是结构防护的关键点位，这类点位如果缺少对应的防护结构，线缆外皮长期和金属壳体的锐边摩擦，很容易出现绝缘层破损、线芯外露的问题，轻则引发设备信号干扰、接触不良，重则会造成短路、漏电等安全隐患，这款方形法兰结构的电缆护孔环，就是针对这类穿线点位的防护需求设计的配套结构件。

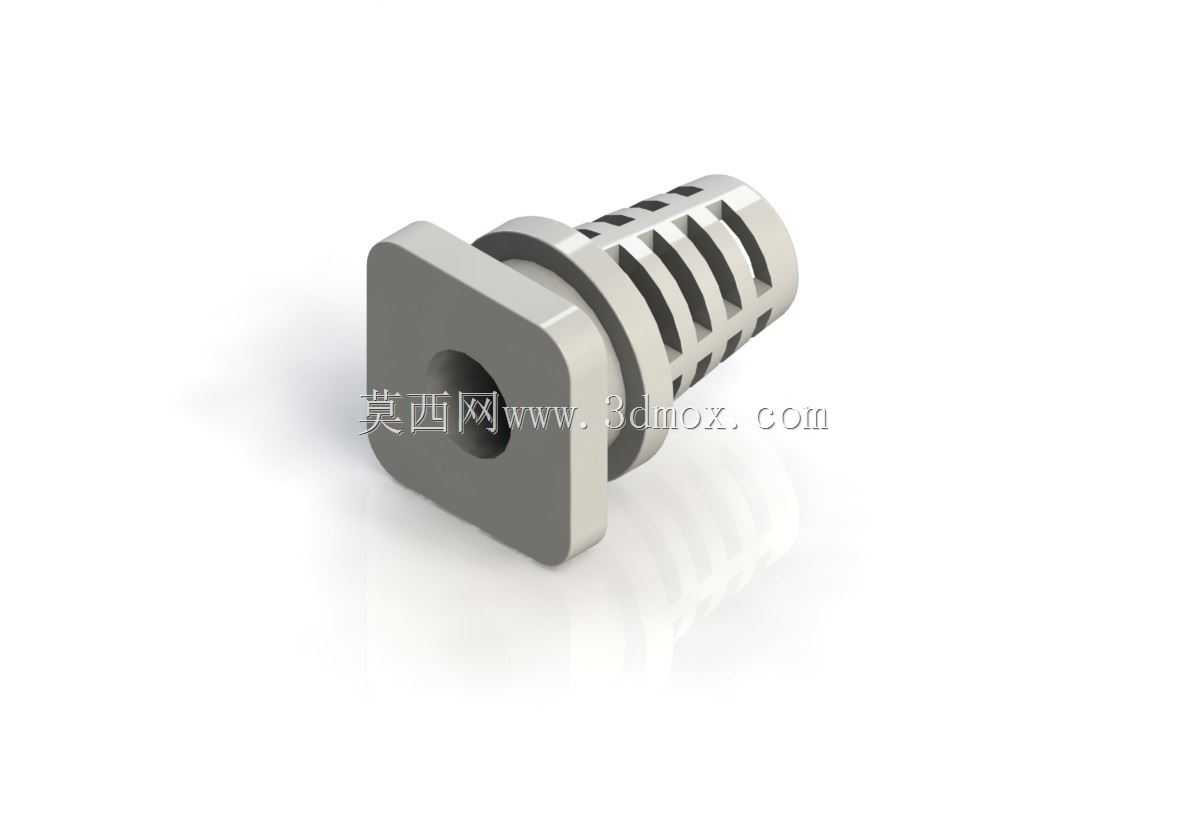

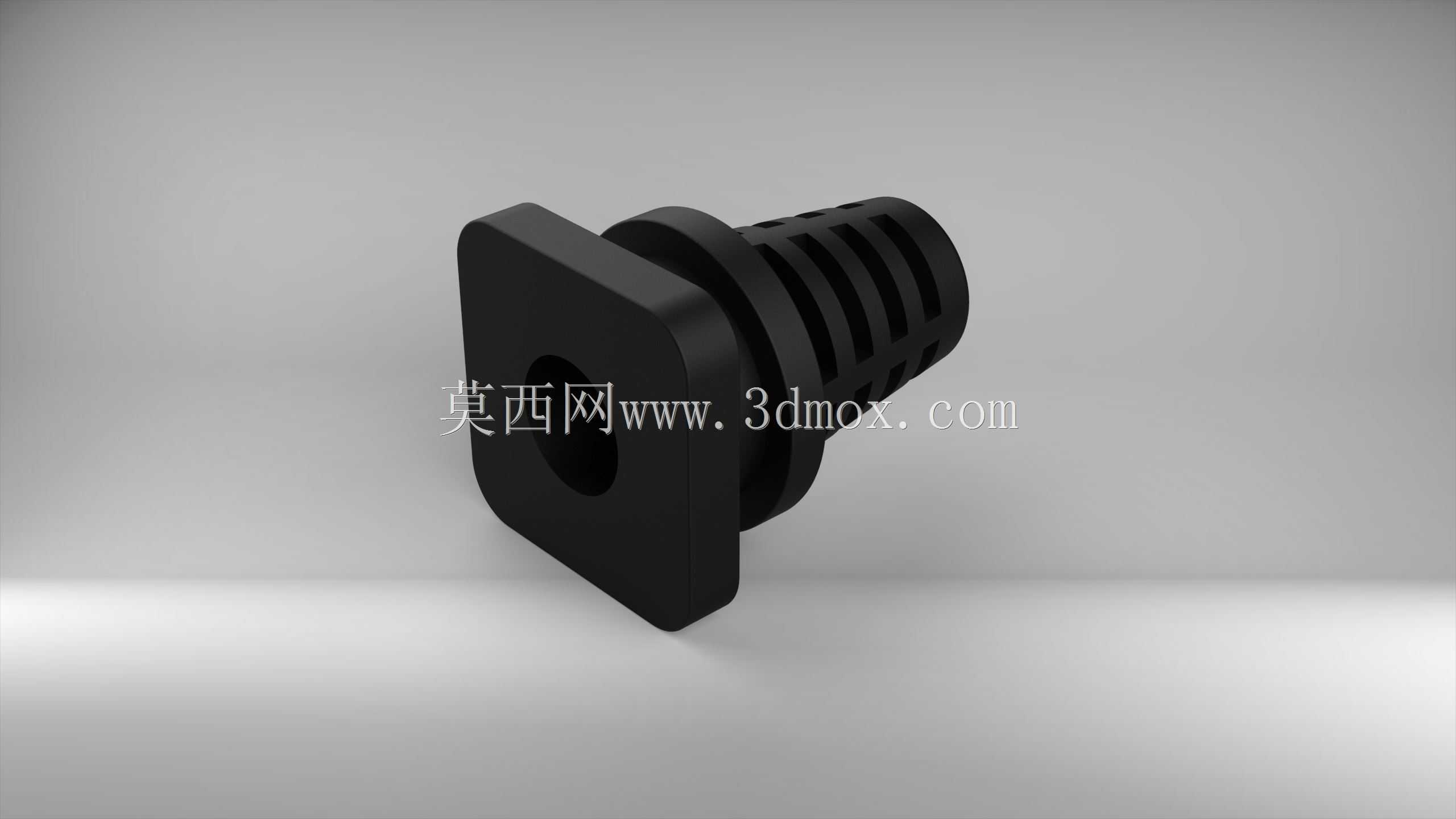

　　从实际应用场景来看，这类护孔环除了适配常规工频电源变压器的壳体穿线位，也可以用在各类工控机箱、低压配电模组、小型电源模块的出线位置，只要是板材开孔后需要穿设线缆、且需要对开孔边缘做绝缘防护、同时对线缆起到一定限位固定作用的点位，都可以匹配对应尺寸的该类护件。不同于常见的圆形卡扣式护线环，这款护件采用方形法兰作为安装贴合面，在变压器壳体的方形冲压开孔、或者方形注塑预留孔位上安装时，法兰面和安装面的贴合度更高，不会出现圆形护环在方形孔内转动、偏移的问题，安装后的稳定性更好。

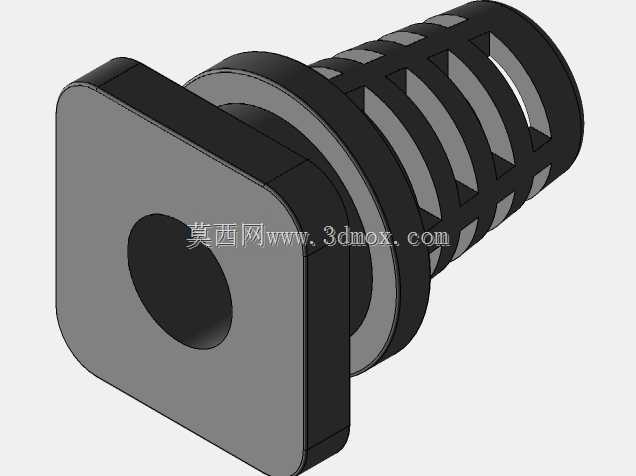

　　设计这款护件的时候，首先考虑的是安装便捷性，整体采用卡扣式免锁结构，法兰端的限位边直径大于安装开孔尺寸，插入端做了多道环形的倒刺卡扣结构，安装时只需要将插入端对准开孔按压到位，倒刺结构就会卡在开孔的另一侧，和法兰面配合夹紧安装板材，不需要额外涂抹胶粘剂或者加装固定压圈，单人徒手就可以完成装配，能有效提升生产线的装配效率。插入端的侧壁做了多道纵向的开槽设计，这部分结构主要是为了适配一定范围内的线缆外径公差，当穿入的线缆直径略大于护环内孔直径时，开槽位置可以产生适量的弹性形变，抱紧线缆外壁，既可以避免线缆在护环内来回窜动，也能阻挡外部的灰尘、蚊虫通过开孔缝隙进入设备壳体内部，提升壳体的整体防护等级。

　　从安装边界尺寸来看，这款护环的方形法兰边长设计为适配常见的12mm*12mm方形安装开孔，法兰厚度控制在1.5mm，安装后突出壳体表面的高度不会超过2mm，不会和变压器周边的其他安装部件产生空间干涉；插入端的有效卡接长度适配0.8mm-2mm厚度的板材，不管是常见的冷轧钢变压器壳体、ABS塑料电源外壳还是玻纤板安装面板，都可以实现稳定卡接；内孔的通径设计为6mm，可以适配常规的3芯0.5平方、2芯0.75平方的设备引出线缆，满足大部分小型电源变压器的出线需求。

　　结构细节上，护环的内孔边缘做了R0.5mm的圆角过渡，没有尖锐的棱角，线缆穿入的时候不会被护环本身的边缘划伤外皮；法兰和插入端的衔接位置做了加厚的过渡圆角，避免安装按压的时候出现应力集中导致的结构断裂；整体材质选用耐温范围在-20℃到120℃的弹性绝缘材质，既可以满足变压器工作时的周边温升环境要求，也具备良好的绝缘性能、耐老化性能，长期使用不会出现脆裂、形变失效的问题。

　　在实际选型匹配的时候，需要先确认安装板材的开孔尺寸、板材厚度，以及穿设线缆的外径范围，确保护环的卡扣长度能覆盖板材厚度，内孔尺寸和线缆外径的差值控制在1mm以内，这样才能保证安装后的抱紧力和防护效果；如果是在户外使用的变压器设备上应用，还可以在法兰贴合面增加一层薄的密封泡棉，进一步提升开孔位置的防水密封性能。这类护孔环虽然是变压器结构里的小型配套零件，但对设备的长期运行可靠性有着不可忽视的作用，合理的结构设计既能降低装配成本，也能减少后期使用过程中的线缆故障概率。
