赛特隆直流行星减速电机结构设计

　　在小型自动化设备、智能小车、精密传动工位的选型过程中，这类直流行星减速电机是非常常见的动力执行元件，很多做非标设备结构设计的工程师，在搭建轻载传动系统时都会优先考虑这类集成度较高的减速动力单元。从实际应用场景来看，这类减速电机常被用在小型输送线的驱动辊、智能巡检机器人的行走轮、自动售货机的出货机构、桌面级小型CNC的进给轴、3D打印设备的挤出机构，还有一些民用的电动窗帘、小型云台传动结构里，核心是通过内置的行星齿轮组把直流电机本身的高转速低扭矩输出，转化为低转速高扭矩的动力输出，匹配终端负载的转速与扭矩需求。

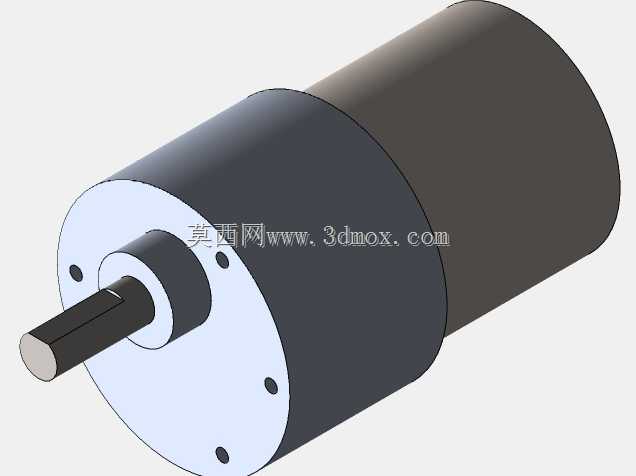

　　从产品功能特性来看，这款减速电机采用同轴式布局，动力输出轴与电机本体轴线完全重合，这种布局的优势在于安装时不需要额外调整传动同轴度，整个动力单元的径向尺寸非常紧凑，对于安装空间径向受限的工位非常友好。输出端采用圆形法兰安装面，法兰面上均匀分布四个安装孔，安装时可以直接通过螺栓将电机固定在设备的安装立板上，不需要额外设计定制的安装支架，能大幅减少结构设计的工作量。输出轴为单出轴D型切边结构，这种轴型设计的好处是和传动轮、联轴器配合时，不需要额外加工键槽，依靠D型面的平面配合就能传递扭矩，避免长时间正反转切换时出现轴与配合件的打滑问题，非常适合频繁正反转的工作场景。

　　从设计思路上拆解这款模型，整个结构分为三个核心部分：后端的直流有刷电机本体、中间的行星齿轮减速舱、前端的输出法兰与输出轴。直流电机本体部分采用圆柱形机壳，机壳表面做哑光深色处理，既可以作为磁路的导磁结构，也能起到防护内部绕组、永磁体的作用；中间的减速舱和前端法兰为一体化的金属端盖结构，既承担齿轮组的定位支撑作用，也作为整个电机的安装基准面，四个安装孔的位置度直接决定了电机安装后输出轴与设备安装面的垂直度，建模时这几个孔的位置公差需要严格控制，否则安装后会出现输出轴偏摆，导致传动噪音大、齿轮磨损快的问题。行星齿轮组藏在减速舱内部，每一级行星架都通过轴承支撑在端盖和电机轴上，建模时需要注意各级齿轮的中心距匹配，还有行星轮的均布设计，保证三个行星轮受力均匀，避免出现偏载导致的齿轮断齿问题。

　　关于外形尺寸与安装边界，这款电机的整体长度从输出轴端面到电机尾端，在选型时需要注意预留足够的轴向安装空间，径向最大尺寸为减速舱的外径，比后端电机本体的直径略大，设计安装位时要注意避让这个最大外径，避免出现安装干涉。输出轴的伸出长度、轴径尺寸需要和配套的联轴器、同步轮或者传动齿轮的内孔尺寸匹配，D型切边的尺寸也要和标准传动件的D型孔对应，否则会出现装不上或者配合间隙过大的问题。前端法兰的安装孔为通孔，设计安装板时对应的螺纹孔位置需要和法兰孔完全对齐，螺栓的长度要控制在合理范围，避免螺栓过长顶到内部的齿轮结构，或者螺栓过短导致固定强度不足。另外在建模装配时，要注意输出轴和法兰端盖之间的间隙预留，这个位置通常会安装油封或者轴套，避免减速舱内的润滑脂渗漏，同时阻挡外部的粉尘进入减速舱磨损齿轮。

　　很多刚接触结构设计的工程师在选用这类电机时，容易只关注扭矩和转速参数，忽略安装边界的尺寸校核，比如没有算上输出轴上安装传动件后的轴向总长度，导致设备装配时电机和周边结构出现碰撞；还有的没有注意法兰安装面的凸台尺寸，安装板上没有加工对应的沉台，导致电机安装后法兰面和安装板不能完全贴合，输出轴出现偏斜。这个三维模型完整还原了电机的所有外部安装特征，包括各个部位的倒角、安装孔的位置、输出轴的D型切边、机壳和减速舱的台阶尺寸，在做设备整体装配时，可以直接把这个模型导入装配体，提前做干涉检查，验证安装空间是否足够，传动件的配合是否合理，减少后期打样时出现的安装问题。另外在做传动系统仿真时，也可以依托这个模型的安装基准，搭建完整的传动链，校核输出轴的受力情况，验证所选的电机扭矩是否满足负载需求，避免选型过大造成成本浪费，或者选型过小导致电机过载烧坏。
