汽车车窗升降用蜗轮减速驱动电机结构

　　在乘用车车门内饰板的内部安装空间里，这类蜗轮结构驱动电机是玻璃升降系统的核心执行部件，日常使用中需要承担玻璃升降全程的动力输出，同时要适配车门内部狭窄的异形安装空间，还要耐受车门开关过程中的振动、高低温环境变化以及长期往复动作的磨损消耗。从实际装车场景来看，这类电机布置在车门钣金的预留安装位上，输出端通过蜗轮减速结构把电机的高转速低扭矩输出，转化为低转速大扭矩的动力，传递给车窗升降的拉线或者摆臂机构，最终带动玻璃沿导槽完成上升、下降的动作，过程中需要保证运行平稳，没有明显卡顿，同时在玻璃升到顶或者降到底的时候，能承受一定的堵转载荷而不损坏内部结构。

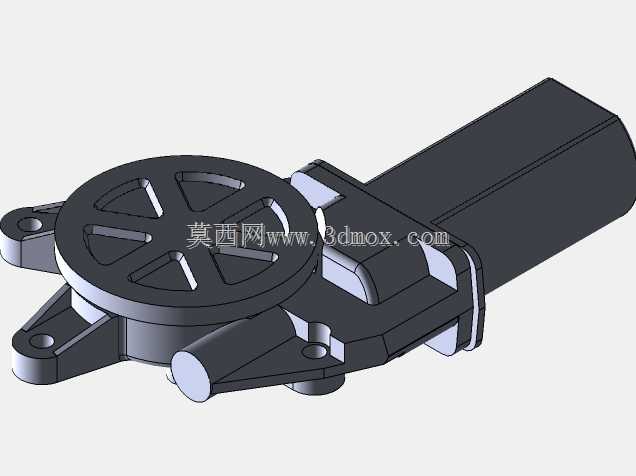

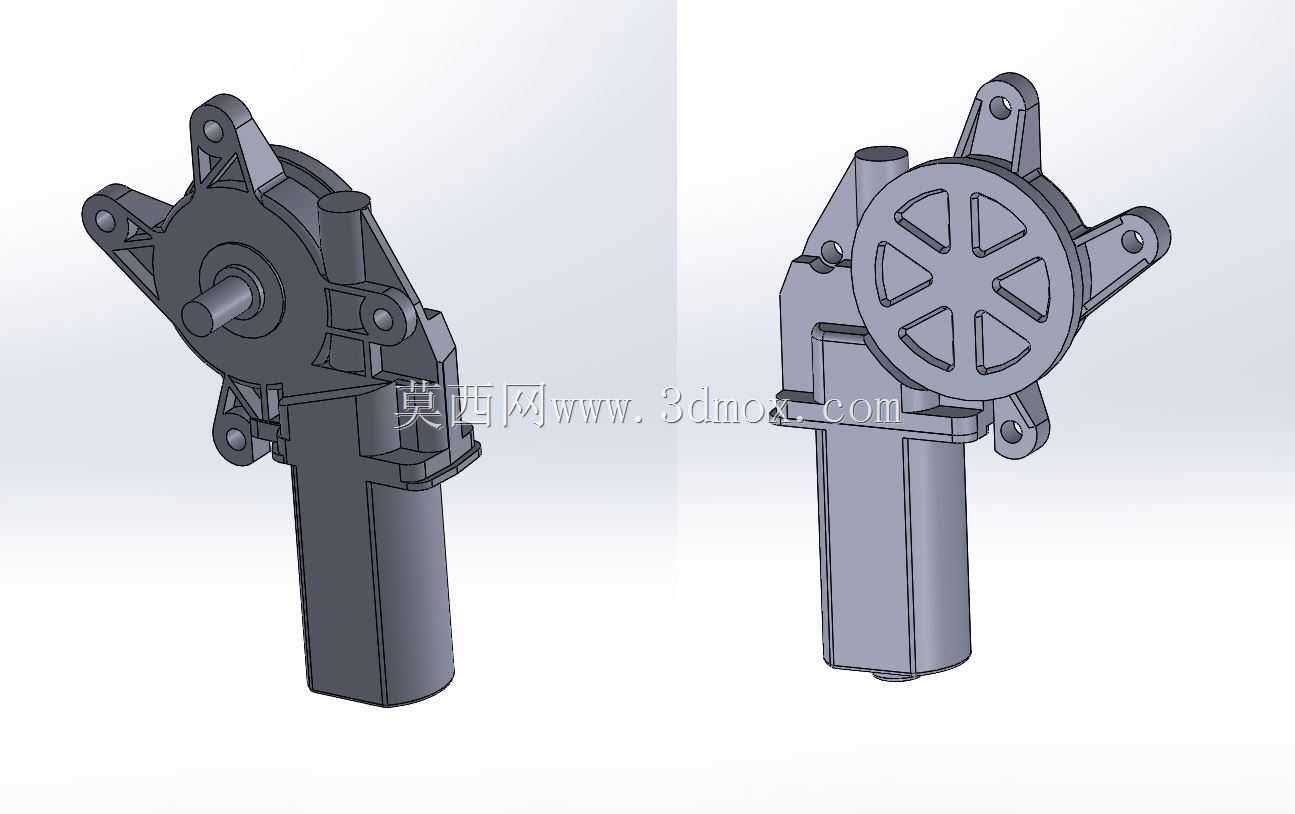

　　从结构设计的角度来看，这款电机采用了直流有刷电机本体加蜗轮蜗杆减速箱的集成式布局，电机本体为长筒形结构，和减速箱部分垂直布置，这种布局能最大程度压缩轴向的安装尺寸，适配车门内部横向空间局促、纵向有一定余量的安装特点。减速箱端的安装法兰上设计了三个带衬套的安装孔位，孔位的位置度公差控制在±0.1mm以内，保证装车时能和车门钣金的安装螺柱精准对位，不需要额外调整就能完成固定，法兰面和钣金之间会加装橡胶减震垫，抵消电机运行时的振动传递，避免车门内饰板出现共振异响。输出轴从减速箱端面中心伸出，轴端设计有扁位结构，和升降机构的传动套配合时能传递足够的扭矩，不会出现相对打滑的情况，轴的伸出长度经过精确计算，既保证和传动机构的啮合长度足够，又不会因为伸出过长干涉车门内部的其他线束或者饰板结构。

　　蜗轮部分采用了改性POM材质注塑成型，和金属蜗杆配合的时候能降低运行噪音，同时具备自润滑特性，不需要额外添加润滑脂就能满足长期往复运行的耐磨要求，蜗轮的端面上设计了辐射状的加强筋，既可以减少注塑成型时的缩痕问题，又能提升蜗轮本身的结构强度，在承受堵转冲击的时候不会出现轮齿断裂的情况。减速箱的壳体采用玻纤增强PA材质注塑而成，壳体上设计了多个定位柱和卡扣结构，用来固定电机内部的碳刷架、磁瓦等部件，同时壳体的合模面设计了密封槽，装配时打胶密封之后能达到IP54左右的防护等级，避免车门内部的冷凝水、灰尘进入减速箱或者电机本体内部，造成部件锈蚀或者卡滞。

　　在实际选型匹配的时候，需要重点核对几个安装边界参数：首先是安装法兰的三个固定孔的中心距尺寸，必须和车门钣金的安装位完全匹配，否则会出现装不上的情况；其次是输出轴的中心高，要和升降机构的传动输入中心对齐，偏差过大会造成传动卡滞、磨损加剧的问题；第三是电机本体的外径和长度尺寸，要确认车门内部的预留空间足够，不会和玻璃升降到最低位置时的边缘、车门防撞梁或者内饰板筋位发生干涉。从功能特性上来说，这类电机的额定工作电压为12V，和乘用车整车电气系统电压匹配，空载转速经过减速之后大概在100rpm左右，额定输出扭矩能达到8N·m，足够带动3-5mm厚的钢化玻璃完成全程升降，单次升降的运行时间控制在3-5秒，符合日常使用的操作习惯。电机内部还集成了过热保护元件，当电机长时间堵转或者频繁操作导致温度过高的时候，保护元件会自动切断电路，避免电机绕组烧损，提升部件的使用寿命。

　　在三维建模过程中，需要重点关注蜗轮和蜗杆的啮合间隙控制，间隙过大会导致传动反向间隙大，玻璃升降的时候会出现旷量，间隙过小则会造成运行阻力大、噪音高、磨损快的问题，一般设计时间隙控制在0.05-0.1mm之间比较合适。另外安装法兰的平面度也需要重点控制，平面度公差要保证在0.05mm以内，否则安装之后电机会出现偏斜，导致输出轴和传动机构不同心，运行时产生异响和异常磨损。电机尾部的接线端子采用了标准的2.8mm插片结构，和整车线束的接插件直接对插，不需要额外接线，装配效率更高，插片的位置设计在减速箱侧面的凹槽内，避免装配过程中线束被挤压破损，同时也能起到一定的防水作用。这类电机除了应用在汽车前门、后门的玻璃升降系统上，部分车型的三角窗升降、天窗遮阳帘驱动也会采用类似结构的蜗轮减速电机，只需要根据具体的负载和安装空间调整输出扭矩、安装孔位和轴伸尺寸即可，结构通用性较强。
