40升容量工业研磨滚筒机架结构设计

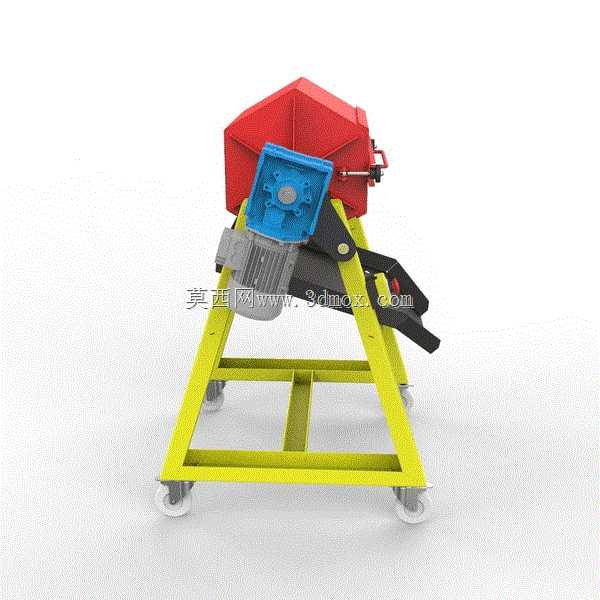

　　这款40升容积的研磨滚筒设备，主要面向中小批量五金件、小型压铸件、冲压件的去毛刺、表面光整、氧化层剥离工序，在五金加工、小型零部件表面处理车间的工位上十分常见，相比大型连续式研磨设备，它的占地尺寸更小，适配小批量多批次的柔性生产需求，不需要复杂的流水线对接，单台设备即可独立完成整批工件的研磨处理作业。从结构设计来看，设备采用方管焊接的三脚支撑机架，底部预留脚轮安装位，既可以在固定工位锁止脚轮稳定作业，也能根据车间生产排布需求灵活转移位置，机架的支撑腿做了外扩角度设计，在滚筒满载40升磨料与工件运行时，整机重心始终落在支撑脚围成的区域内，即使滚筒做回转运动产生偏转动载荷，也不会出现侧翻风险，机架的横梁位置做了加强焊接处理，用来承载驱动单元与滚筒总成的全部重量，避免长期运行出现焊缝开裂、机架变形的问题。

　　上部的滚筒总成采用多边形截面设计，而非传统的正圆形滚筒，这种结构在滚筒回转过程中能带动内部磨料与工件产生更大的落差翻动，避免工件与磨料随筒壁同步滑动，有效提升研磨、剥离的作业效率，滚筒端盖采用快拆式锁紧结构，方便工件与磨料的装填、卸料，端盖上设置的密封结构能防止研磨过程中磨液、磨料泄漏，保持工位环境整洁。驱动单元布置在滚筒侧方，通过减速机构带动滚筒以恒定低速回转，转速设置避开了磨料与工件的临界滑动转速区间，保证筒内物料能达到最佳的翻动落差，驱动部分的安装座做了可调节设计，方便后期维护时调整传动张紧度，也能适配不同磨损程度的传动件，降低维护更换的成本。

　　设备的安装边界十分友好，整机占地尺寸不足1平方米，不需要做专门的设备基础，普通硬化车间地面即可放置使用，供电接入常规工业车间配电即可运行，不需要额外配置专用的气源、液压源，适配多数小型加工车间的配套条件。在实际使用场景中，这类设备常被用来处理小尺寸的五金冲压件去飞边、压铸件去除合模线残留、小型机加工件去除表面氧化皮与刀痕，也可完成工件涂覆前的表面粗化处理，通过更换不同材质、粒度的磨料，就能适配不同材质工件的处理需求，从铝合金、铜件等软质有色金属，到碳钢、不锈钢等硬质金属件，都能通过调整磨料配比与运行时长达到预期的表面处理效果。

　　设计过程中重点考虑了作业过程的动平衡问题，滚筒的回转中心与机架承载中心做了同轴度匹配，驱动输出轴与滚筒转轴的同轴度公差控制在合理范围内，减少运行过程中的振动与噪音，降低长期运行对轴承、传动件的磨损，延长设备的整体使用寿命。机架表面采用喷涂防锈处理，能适应车间内存在切削液、研磨液飞溅的潮湿环境，避免机架过早锈蚀，滚筒本体采用耐磨钢板焊接制作，内壁可根据需求加装耐磨衬板，长期与磨料、工件摩擦也不会出现过快磨损，衬板磨损后可单独更换，不需要整体更换滚筒总成，进一步降低设备的全生命周期使用成本。设备的操作位置设置在机架侧方，操作人员不需要登高即可完成装料、卸料、启停操作，作业过程中滚筒的转动范围做了安全防护设计，避免操作人员误触转动部件造成工伤，整体结构没有冗余的复杂构件，日常维护只需要定期对传动轴承加注润滑脂、检查传动件磨损情况即可，不需要专业的设备维护人员就能完成日常保养工作，十分适合小型加工企业、表面处理作坊的生产使用需求。
