冲击式水轮机佩尔顿转轮结构设计

　　在高水头小流量的水力发电场景中，佩尔顿转轮是冲击式水轮机的核心做功部件，其结构设计直接决定了水力能量的转换效率与机组运行稳定性。不同于反击式水轮机依靠水流压差做功的原理，该类转轮通过水斗承接高压喷嘴射出的高速水柱，将水流的动能完全转化为转轮旋转的机械功，适配水头范围从数十米到上千米的山地电站、引水式电站，尤其适合流量波动较大的山区径流电站使用。

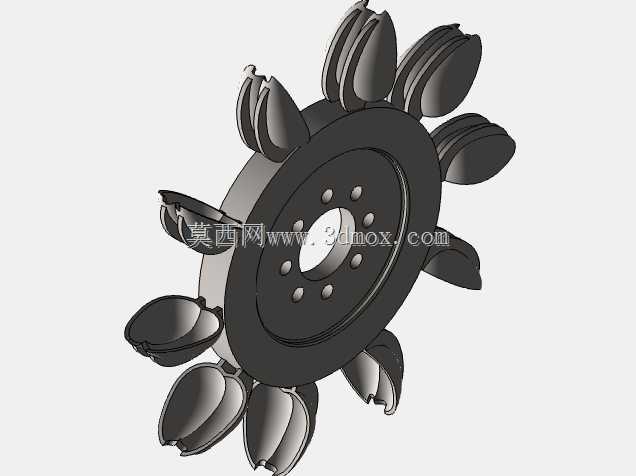

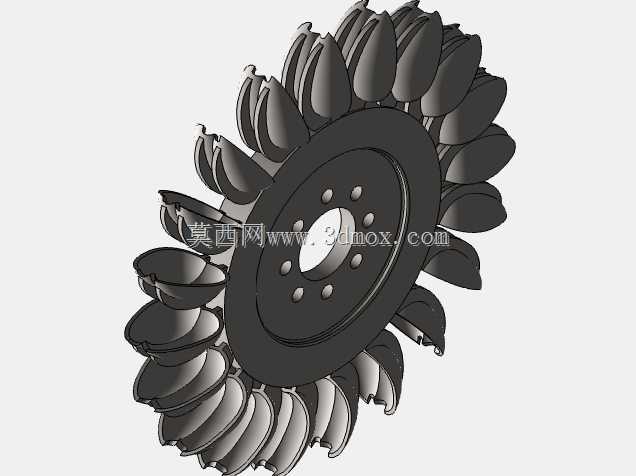

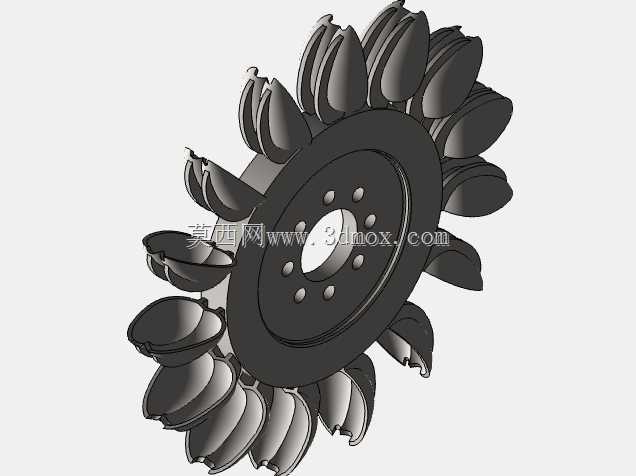

　　从结构功能来看，该转轮沿轮盘周向均匀布置了一系列曲面水斗，每个水斗的进水侧设计有对称的分水刃，可将入射的高速水流均匀拆分至两侧斗腔，避免水流侧向冲击带来的能量损耗；斗腔曲面经过流线型修型，引导水流沿斗壁平滑转向后从水斗两侧边缘流出，尽可能将水流的轴向动能全部传递给转轮，减少出口余速损失。轮盘中心设置有与主轴配合的安装通孔，孔周均匀分布的螺栓孔用于将转轮紧固在水轮机主轴的法兰端面上，安装时需保证各螺栓预紧力一致，避免高速旋转时出现动平衡超标问题。

　　设计过程中首先要确定的是水斗的数量与节距，水斗数量过少会出现射流逃逸现象，即部分高速水流未被水斗承接直接从斗间间隙流出，降低能量利用率；水斗数量过多则会增加转轮自重，同时加大水斗出水侧的互相干扰，导致流出的水流撞击相邻水斗背部产生额外的水力损失。水斗的分水刃角度、斗腔深度与出水边倾角需要匹配电站的额定水头与设计流量，通常会通过水力仿真反复调整曲面曲率，保证水流在斗腔内的转向角度接近180度，同时避免水流在斗腔内形成涡流区。轮盘的厚度设计需要兼顾结构强度与转动惯量要求，既要承受水斗传递的交变冲击载荷，避免长期运行出现轮盘疲劳裂纹，也要控制转轮整体重量，降低主轴轴承的承载负荷。

　　安装边界方面，转轮的外径尺寸需要匹配水轮机机壳的内部通流空间，保证转轮旋转时与机壳内壁留有足够的间隙，避免水斗带出的水流在机壳内形成阻滞；中心安装孔的公差需与主轴轴径采用过渡配合，保证装配时的同轴度，螺栓孔的位置度公差需控制在较小范围内，避免装配时出现螺栓强行穿入带来的附加应力。转轮的轴向定位需要靠主轴轴肩与锁紧螺母共同实现，装配完成后需进行整体动平衡试验，将剩余不平衡量控制在规范允许范围内，防止机组运行时出现异常振动。

　　实际运行中，水斗的进水边缘长期承受高速水流的冲蚀，尤其是水流中携带少量泥沙时，分水刃位置会逐渐出现磨蚀缺口，因此建模时水斗的壁厚设计预留了足够的磨蚀余量，同时曲面过渡位置均采用大圆角过渡，减少应力集中点，提升部件的抗疲劳性能。轮盘与水斗的连接位置做了加厚处理，承受水斗传递的冲击力与离心力的复合载荷，避免运行过程中出现水斗脱落的恶性事故。
