直插式发光二极管LED灯珠三维建模作品

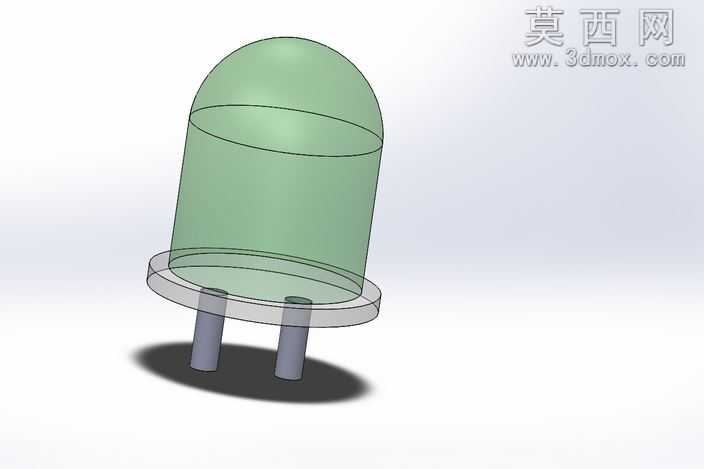

本作品为直插式发光二极管LED灯珠的三维建模成果，建模过程依托SolidWorks平台完成，整体还原了常规小功率直插LED的完整结构形态。建模初期先梳理直插LED的结构逻辑，将整体拆分为环氧封装透镜、封装基座、两根电极引脚三个核心部分，按照实际生产中的尺寸比例设定各部分参数，保证模型比例符合真实元件的规格。环氧封装透镜部分采用旋转凸台特征完成主体建模，顶部做圆弧过渡处理还原聚光透镜的曲面形态，侧壁设置为直筒圆柱结构，与下方基座衔接处做微小的圆角过渡，避免尖锐棱角不符合实际注塑封装的工艺特征，材质设置为半透明淡绿色环氧树脂材质，调整材质的透明度与折射参数，还原环氧封装半通透的视觉效果，能够隐约看到内部封装结构的轮廓。封装基座部分采用圆盘式凸台结构建模，直径略大于透镜筒体直径，还原封装时的基座承托结构，材质设置为哑光银灰色硬质工程塑料，表面做轻微的磨砂质感处理，匹配真实LED基座的外观特征。两根电极引脚采用等径圆柱建模，从基座底部垂直向下延伸，长度按照常规直插元件的引脚长度设定，两根引脚保持平行且间距符合标准直插LED的引脚间距规范，材质设置为哑光金属质感，还原镀锡引脚的金属外观。渲染阶段采用柔和的顶光搭配侧方补光，在模型下方投射出柔和的阴影，突出各部分的结构层次与材质差异，半透明透镜的光影通透度、金属引脚的反光效果、基座的哑光质感都做了针对性的参数调整，让整体渲染效果贴近真实元件的视觉表现。建模过程中对各部分的装配衔接做了严谨的配合处理，透镜与基座的衔接面、引脚与基座的嵌合位置都做了贴合约束，不存在结构错位或缝隙问题，整体模型结构完整，可用于电子元件装配演示、电路布局模拟、照明产品结构设计参考等场景，还原了直插LED的典型外观与结构特征。
