直插式发光二极管电子元件三维模型

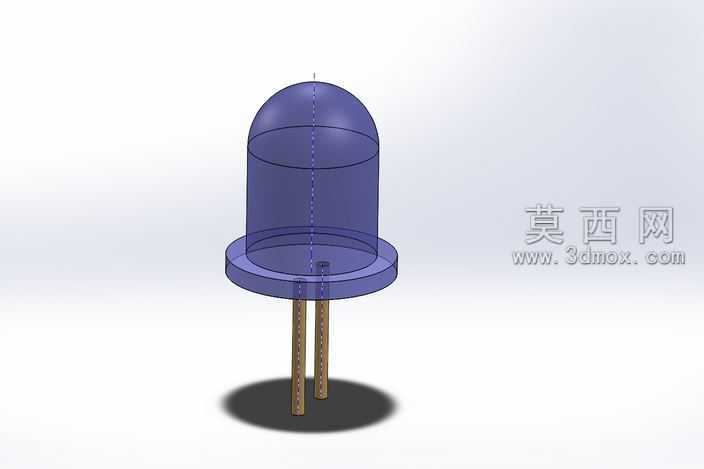

本作品为直插式发光二极管的精细化三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循真实直插LED的工业生产尺寸规范进行1:1比例还原，确保模型各部分尺寸比例与量产实物完全一致。建模阶段采用多实体协同建模思路，将整体结构拆分为环氧封装体、基座法兰盘、金属引脚三个独立实体分别构建，再通过精准的配合约束完成整体装配，避免了单一实体建模易出现的曲面破面、结构错位问题。环氧封装体部分采用旋转凸台特征完成主体造型，顶部的半球形聚光曲面通过曲率连续约束优化，还原了真实LED封装的光学曲面结构，封装侧壁的细微脱模斜度也按照注塑工艺标准进行了参数设置，完全符合实际注塑生产的工艺特征。基座法兰盘部分通过拉伸凸台构建圆盘主体，边缘的圆角过渡按照实物的冲压工艺特征设置，还原了金属基座冲压成型后的圆滑边缘效果，基座与封装体的结合位置设置了精准的嵌合卡槽结构，还原了生产过程中封装环氧与金属基座的咬合固定结构。两根金属引脚采用扫描特征完成建模，还原了直插引脚的圆柱形态与标准引脚间距，引脚与基座连接的位置设置了冲压铆接的凸起结构，还原了真实元件引脚与基座的铆接固定工艺细节。材质渲染阶段，环氧封装体采用半透明深蓝色塑料材质，设置了符合光学特性的折射度与透光率参数，模拟出真实LED封装胶体的半通透质感；金属基座与引脚采用镀锡金属材质，添加了细微的表面磨砂纹理与金属反射参数，还原了金属引脚的哑光金属质感；场景内添加了柔和的环境光与定向光源，在元件下方投射出柔和的接触阴影，增强了模型的立体展示效果。整体模型结构完整，细节还原度高，可用于电子电路装配演示、电子类产品结构展示、教学实训演示等多个场景，模型特征树条理清晰，各部分参数可根据不同规格LED的尺寸需求进行快速调整修改，具备良好的可编辑性与拓展性。
