MTR390涡轮轴发动机涡轮叶轮结构设计

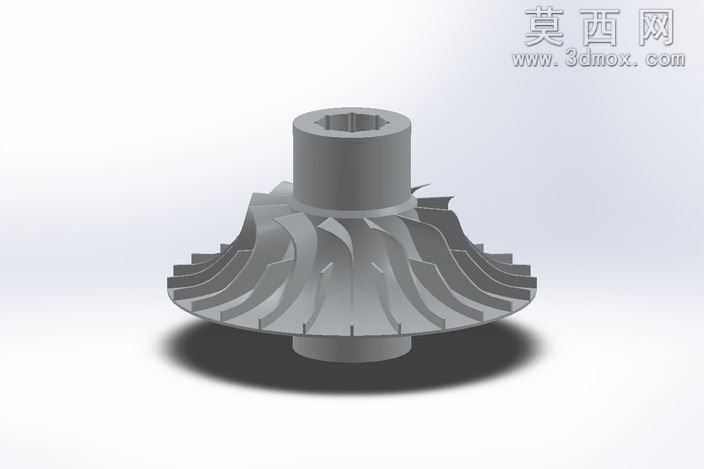

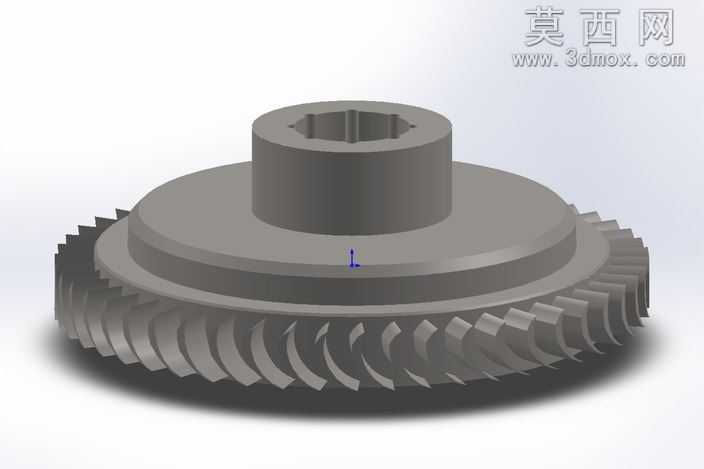

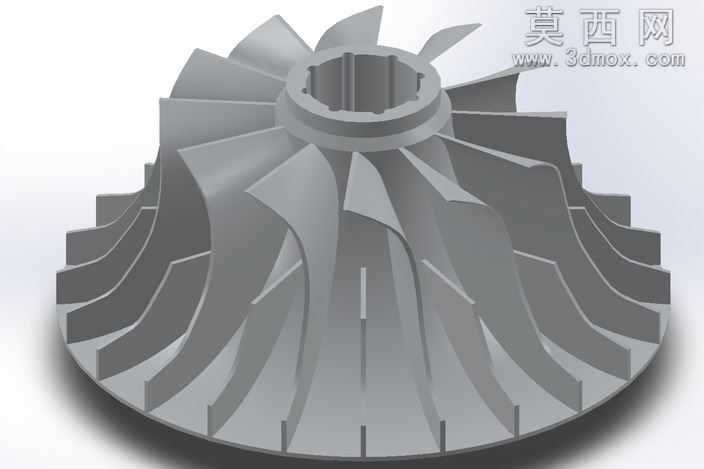

本作品为MTR390涡轮轴发动机核心涡轮叶轮部件的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循航空发动机涡轮部件的气动设计与结构设计规范开展。建模初期先梳理涡轮叶轮的功能逻辑：该部件作为涡轮轴发动机热端核心做功元件，需要承接燃烧室排出的高温高压燃气，将燃气的热能与压力能转化为旋转机械能，为压气机组件与输出轴提供动力，因此建模时优先保证叶片型面的气动准确性与轮毂结构的连接可靠性。首先完成轮毂主体的参数化建模，轮毂采用锥台过渡的轮盘结构，中心设置内花键连接孔，用于与涡轮轴实现周向固定传递扭矩，花键齿形按照航空传动花键标准绘制，保证配合精度；轮盘边缘做圆弧过渡处理，降低工作状态下的应力集中风险，轮盘上均匀分布的径向小凸台为叶片定位基准，同时可起到工作状态下的气流导流辅助作用。叶片部分采用变截面扭曲设计，从叶根到叶顶的翼型截面按照气动载荷分布规律渐变，叶根处厚度较大以承受离心力与气动弯矩，叶顶处厚度收窄降低叶尖漏气损失，每个叶片的前缘做小圆角钝化处理，后缘保持合适的薄度以提升气流做功效率，所有叶片沿轮盘周向均匀阵列，阵列时严格保证相邻叶片的安装角一致性，避免气动不平衡。建模完成后对整体结构进行干涉检查，确认叶片与轮毂、中心花键之间无结构冲突，随后赋予模型高温合金材质外观，采用哑光金属质感渲染，还原涡轮部件的金属质感，渲染时调整光源角度突出叶片的扭曲曲面特征与轮盘的结构层次，清晰展示叶片的流道形态与轮毂的连接结构。本次建模为涡轮轴发动机整机建模的片段成果，后续将逐步完成压气机叶轮、燃烧室、传动轴等其余部件的建模，最终拼合为完整的MTR390涡轮轴发动机整机模型，可用于航空发动机结构教学、原理演示以及相关零部件的设计参考。
