直列四缸汽车发动机结构三维建模作品

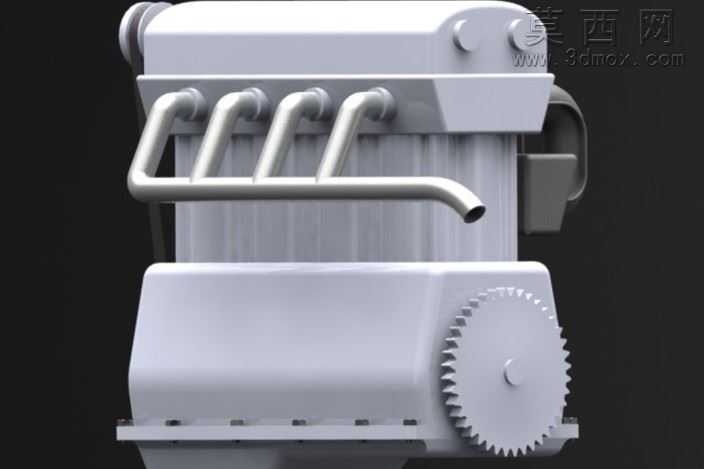

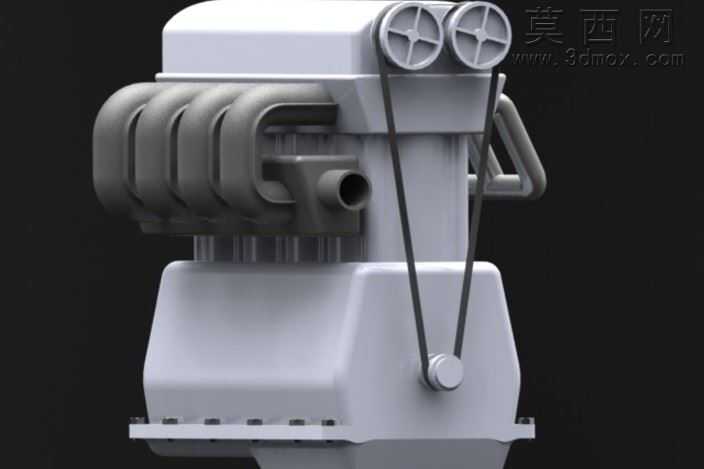

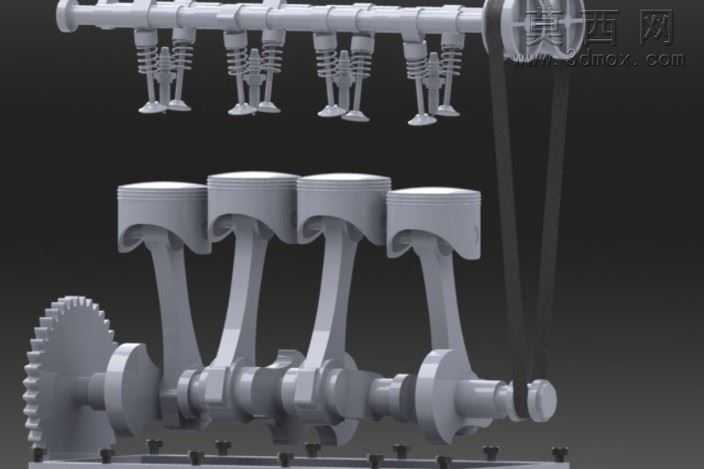

本作品为直列四缸内燃机的三维数字化建模成果，建模阶段严格遵循四缸发动机的真实机械结构比例，在SolidWorks软件中采用自底向上的装配建模思路完成整体搭建。首先针对发动机核心组件进行独立参数化建模：缸体部分采用拉伸、切除、拔模等特征命令，精准还原缸筒排布、加强筋结构、安装法兰面的细节特征，保证缸体壁厚、螺栓孔位的尺寸完全符合通用四缸发动机的设计规范；气门传动组部分还原了顶置双凸轮轴的结构布局，同步带轮、正时皮带、张紧轮的配合关系完全按照真实传动逻辑设置，皮带部分采用扫描特征生成，精准还原带体的齿形结构与张紧角度，确保传动路径的合理性。进排气歧管部分采用放样、抽壳特征完成建模，还原了四缸独立进气道的流畅曲面造型，歧管内壁做了平滑过渡处理，符合进气流体力学的设计要求；气门室盖、油底壳等覆盖件分别还原了密封槽、安装卡扣、放油螺塞等细节，各部件之间的装配约束完全按照真实机械配合关系设置，包含同轴配合、面重合配合、齿轮传动配合、皮带传动配合等，可直观演示发动机正时系统的传动运行逻辑。渲染阶段采用哑光金属材质模拟缸体、歧管的铸铁与铸铝质感，橡胶材质还原正时皮带、密封件的哑光黑质感，塑料材质模拟气门室盖的工程塑料表面特性，通过三点布光方案突出发动机的结构层次感，阴影设置柔和不遮挡关键结构，整体渲染效果清晰展现各组件的装配关系与外观特征。建模过程中对所有运动部件做了干涉检查，确保曲轴、连杆、活塞、气门等部件在模拟运动过程中无碰撞干涉，各部件的拆装顺序符合真实发动机的维修拆装逻辑，既可以作为机械原理教学的可视化演示素材，也可用于汽车动力系统相关的结构设计参考，完整还原了民用车辆直列四缸发动机的典型结构特征，兼顾了外观还原度与结构准确性。
