嵌入式船型翘板电源开关三维结构设计

　　这款翘板式电源开关的三维结构，是面向小功率电气设备通断控制场景做的精细化建模，日常在小型工控终端、桌面检测仪器、民用小家电的控制面板上都能见到这类控件的身影，核心作用是完成回路的手动通断操作，相比旋钮式、拨动式开关，翘板结构的操作按压行程更短，触发反馈清晰，日常操作时不需要刻意对准操作位，仅凭触感就能完成开合动作，很适合需要频繁启停、操作空间有限的面板安装场景。

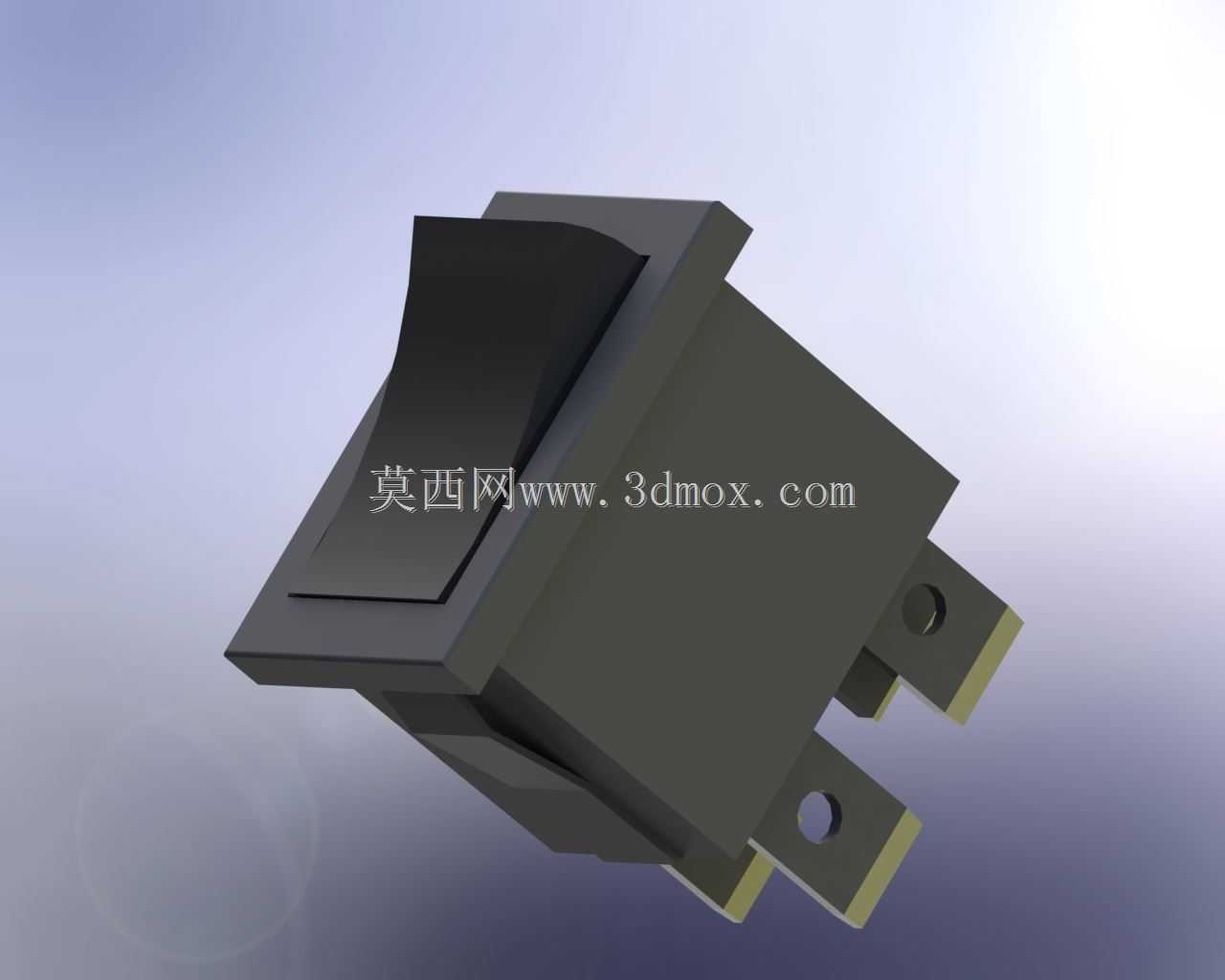

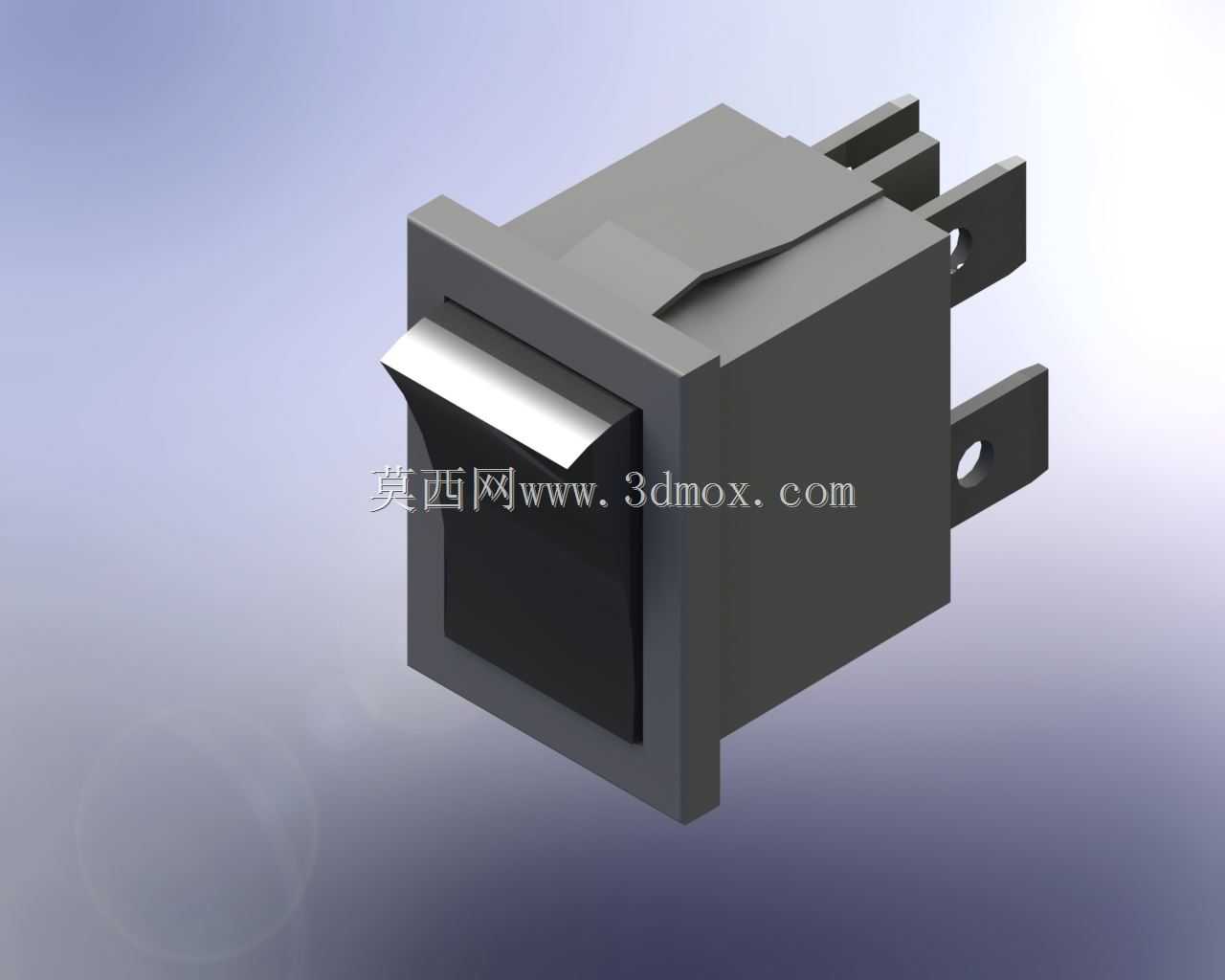

　　从结构设计逻辑来看，整个开关采用卡扣式嵌入式安装思路，外壳主体为阻燃工程塑料材质的方型基座，前端预留了突出面板的翘板按键，按键做了斜切导向面，手指按压时不会出现打滑偏移的问题，按键与基座的配合间隙控制在0.15mm以内，既保证按压动作顺畅无卡滞，也能避免日常使用中灰尘、飞溅液体从缝隙渗入开关内部造成接触不良。基座尾部延伸出两个插片式接线端子，端子上预留了标准安装孔位，既可以直接插装在PCB板上完成波峰焊固定，也可以通过接线端子压接导线后用螺丝锁付，适配两种不同的装配工艺需求，端子的排布间距符合安规要求，爬电距离满足低压电气设备的绝缘标准，不会出现端子间拉弧打火的隐患。

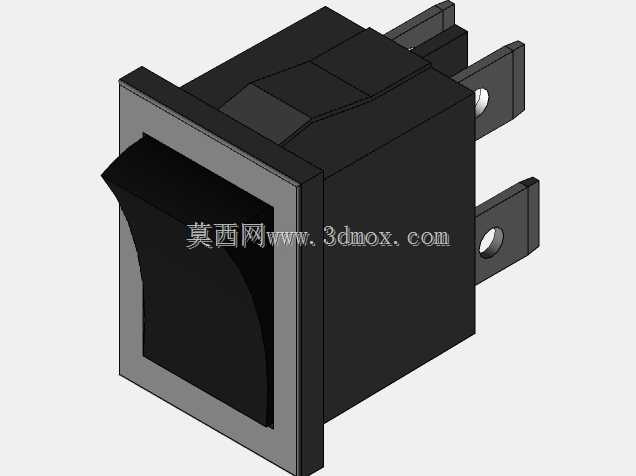

　　安装边界方面，这款开关的基座外形为标准方型结构，适配面板上的方型开孔，安装时只需要将基座从面板正面推入开孔，基座两侧的弹性卡扣会自动卡在面板背面，不需要额外加装固定螺丝或者螺母，单人就能完成装配作业，能大幅提升生产线的装配效率，卡扣的压紧力经过校核，安装完成后开关不会因为日常按压出现松动、下陷的问题，按键的按压行程控制在3mm左右，按压力度设置在1.5N-2N之间，既不会因为力度太轻出现误触发，也不会因为按压力度过大造成操作疲劳。

　　内部结构的建模还原了翘板开关的典型触点结构，动触点与静触点的接触位置做了加厚处理，能承受额定范围内的电流通断冲击，翘板的转动支点做了耐磨结构设计，长期反复按压也不会出现支点磨损导致的按键松垮问题，基座内部预留了灭弧腔空间，通断瞬间产生的微小电弧能在腔体内快速熄灭，避免触点烧蚀延长开关使用寿命。在设备选型适配时，需要注意面板的开孔尺寸要与基座的安装尺寸匹配，面板厚度适配范围在0.8mm-2mm之间，过薄的面板会导致卡扣锁止不牢，过厚的面板则会出现卡扣无法完全卡入的问题，接线端子的载流量需要匹配设备的额定工作电流，不能超负载使用。整个三维模型完整还原了开关的所有装配细节，包括卡扣的弹性结构、端子的倒角、按键的配合间隙都做了1:1复刻，在做整机面板结构设计时，可以直接将模型导入装配体中做干涉检查，提前验证开孔位置、按键突出面板的高度是否符合人机操作要求，也可以用来模拟装配流程，验证安装工序的合理性，避免后期开模后出现装配干涉、操作手感不符合预期的问题。
