嵌入式折叠金属面板提手结构设计

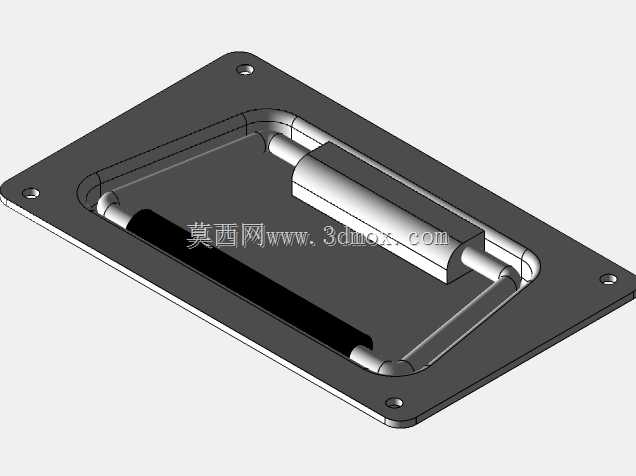

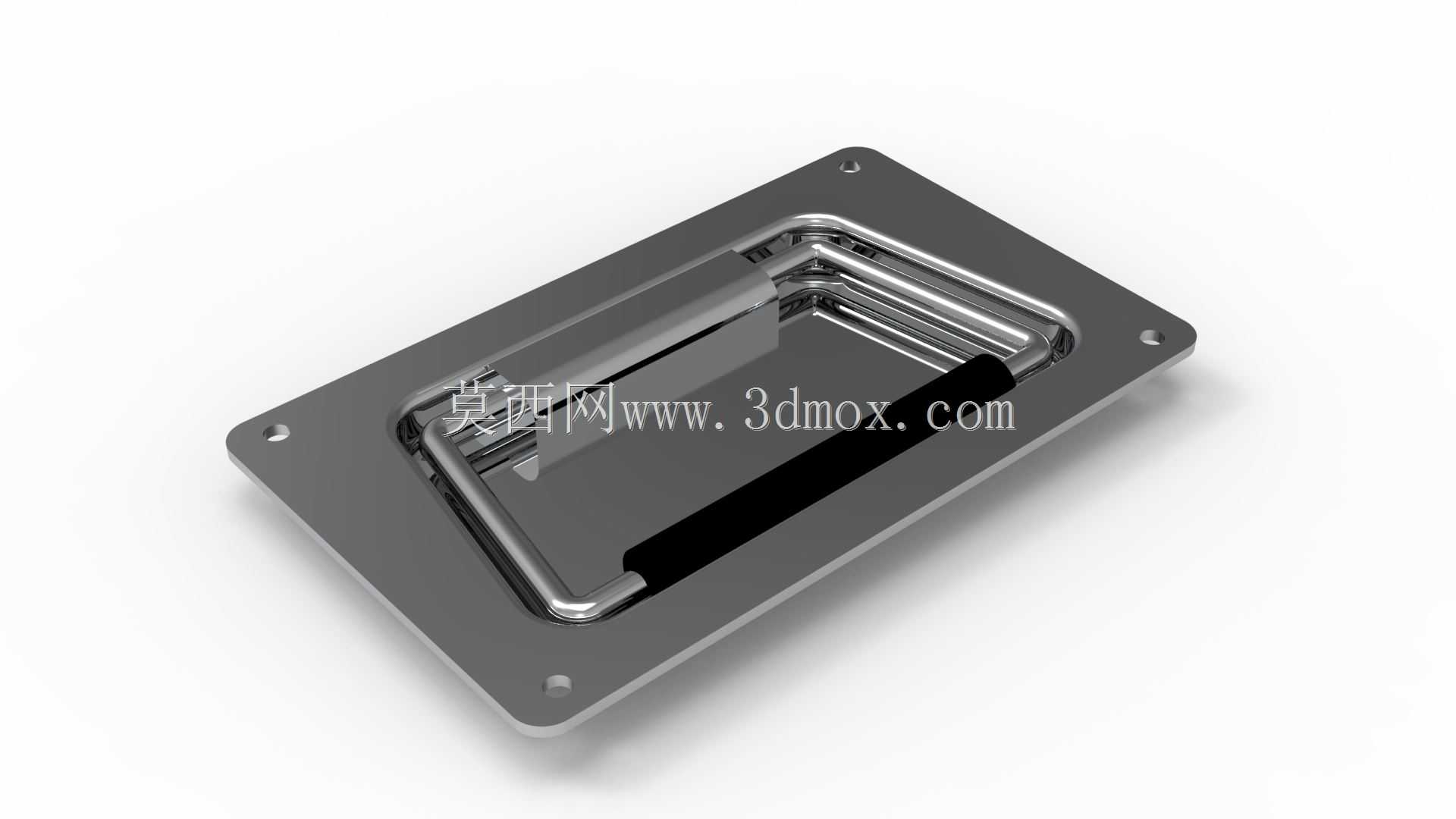

　　这类嵌入式折叠提手常被用在各类需要频繁移动、检修的箱体类设备上，比如工业功放机箱、便携检测仪器外壳、小型电源柜体、户外通讯设备箱的侧壁或顶盖上，替代外凸式提手减少运输堆叠时的磕碰风险，也能避免外凸结构勾挂周边线缆、管线。从结构设计逻辑来看，整个提手采用沉台嵌入式安装，安装法兰面与设备面板齐平，折叠后握杆完全沉入沉台凹槽内，不会突出设备外表面，在设备做嵌入式安装、堆叠存放或者推入机柜仓位时，不会因为外凸的把手造成干涉。

　　握杆部分采用圆钢弯折成型，弯折处做了圆角过渡，避免握持时硌手，握杆中段包覆的防滑套能在操作人员戴劳保手套操作时增加摩擦力，减少提拉滑脱的风险。两侧的旋转铰接部位做了限位结构，当提手拉起至垂直于安装面板的位置时会被限位卡止，不会出现过转导致受力角度偏移的问题，保证提拉时受力方向始终垂直于安装面，避免铰接部位承受额外的侧向弯矩。安装法兰的四个角预留了沉头安装孔，安装时螺丝从外侧拧入设备面板的预埋螺母或者攻丝孔内，沉头孔能保证螺丝头部完全沉入法兰面，不会突出影响提手的折叠收纳。

　　从安装边界来看，设计时需要在设备面板上开出对应尺寸的矩形沉槽，沉槽深度要匹配提手折叠后的整体厚度，保证提手完全收纳后与面板表面齐平；法兰面的外轮廓尺寸要大于沉槽开口尺寸，安装后能完全覆盖沉槽与面板之间的装配缝隙，起到一定的防尘作用，同时也能分散提拉时的受力，避免局部应力集中导致面板变形。铰接部位的转轴采用铆接结构，装配后转轴与两侧支架的配合间隙控制在合理范围，既保证提手转动顺畅无卡滞，又不会出现过大的旷量导致提拉时晃动感明显。

　　在实际选型应用时，需要根据设备整体重量核算提手的承重能力，单只提手的承重冗余量建议不低于设备总重的1.5倍，若设备重量较大可在对称位置布置两只提手，分散单点受力。这类提手的金属基材一般采用冷轧钢冲压弯折成型，表面做镀铬或者镀锌处理，兼顾耐磨性能与防锈能力，适配工业场景下的复杂使用环境，在有防腐蚀要求的场景下也可更换为不锈钢材质版本。握杆的防滑套一般采用软质橡胶或者PVC材质，耐油污耐老化，长期使用不会出现开裂脱落的问题。

　　从结构建模的角度来看，绘制这类提手模型时需要重点关注铰接部位的运动干涉检查，模拟提手从折叠状态到拉起状态的全行程运动，确认握杆在转动过程中不会与沉槽侧壁、法兰边缘发生碰撞，同时要验证折叠状态下握杆与沉槽底部的间隙是否合理，避免因加工误差导致提手无法完全放平。安装孔的位置度公差需要控制在合理范围内，保证与设备面板上的安装孔对位准确，不会出现安装错位导致螺丝无法拧入的问题。沉台的过渡圆角需要匹配冲压工艺的要求，避免过小的圆角导致冲压加工时出现开裂，同时也要保证圆角不会过大影响提手折叠后的贴合度。
