钢丝绳隔振减震承载平台三维结构

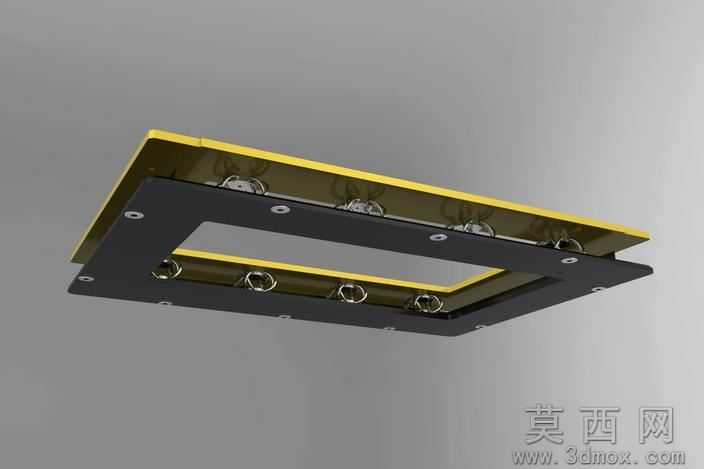

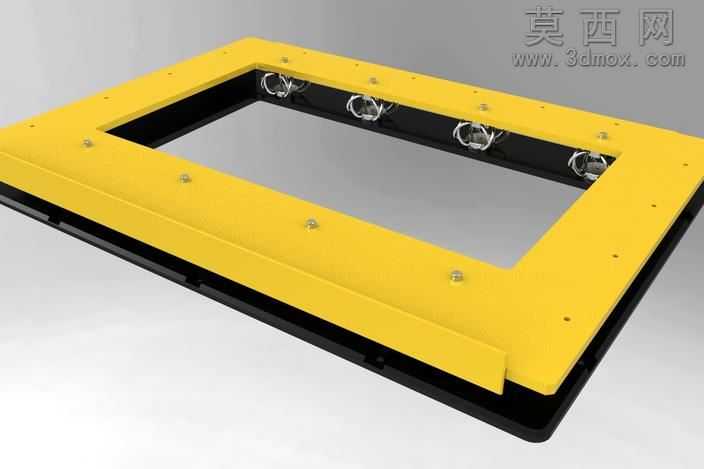

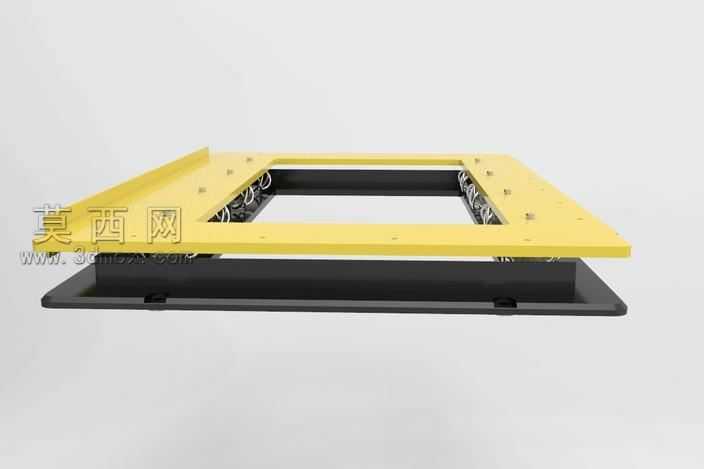

本作品为钢丝绳隔震承载平台的三维参数化模型，采用SolidWorks完成全参数化建模与装配设计，建模过程严格遵循机械设计的装配约束逻辑，所有零件均完成可编辑的特征建模，未使用外部导入的非参几何，可根据实际承载需求调整平台长宽尺寸、安装孔位分布、隔振器排布数量，适配不同规格的精密设备隔震安装场景。模型整体采用上下双层框架嵌套结构，上层为亮黄色承载安装面板，面板表面均匀排布沉头安装孔位，用于固定待隔震的精密设备，面板边缘做圆角过渡处理，避免安装过程中的磕碰损伤，材质设定为高强度工程塑料，兼顾结构强度与绝缘防护性能；下层为黑色刚性支撑底座，作为隔震系统的固定基座与安装基准，材质设定为碳钢喷塑，保障整体结构的安装稳定性。上下两层框架之间均匀布置四组钢丝绳隔振器，作为核心隔震缓冲元件，建模过程中还原了钢丝绳隔振器的多股钢丝缠绕结构、上下连接固定座的细节特征，隔振器通过螺栓分别与上层承载面板、下层支撑底座完成刚性连接，形成稳定的隔震支撑体系。渲染阶段采用工业产品级写实渲染方案，为黄色承载面板赋予哑光工程塑料材质，还原表面细微的磨砂质感；为黑色底座赋予哑光喷塑金属材质，体现碳钢基座的厚重质感；为钢丝绳隔振器赋予金属钢丝的亮面金属材质，还原多股钢丝缠绕的纹理细节，同时添加柔和的环境漫反射光照，清晰呈现平台的分层结构与各部件的装配关系，无过度曝光或材质失真问题。设计思路围绕宽频隔震需求展开，钢丝绳隔振器本身具备非线性刚度与阻尼特性，可覆盖5-2000赫兹、2g加速度工况下的震动隔离需求，相比传统橡胶隔震垫具备更宽的隔震频率范围、更好的耐候性与抗老化性能，适用于精密检测设备、工业工控主机、车载电子设备等对震动敏感的场景，模型完整保留了所有装配配合关系，可直接导出用于工程出图、运动仿真、隔震性能模拟等后续设计环节，各零件的建模精度满足机械加工的尺寸标注要求，安装孔位、连接螺栓的规格均符合通用机械设计标准，具备较高的工程复用价值。
