环形夹壳式弹性耦合离合器结构设计

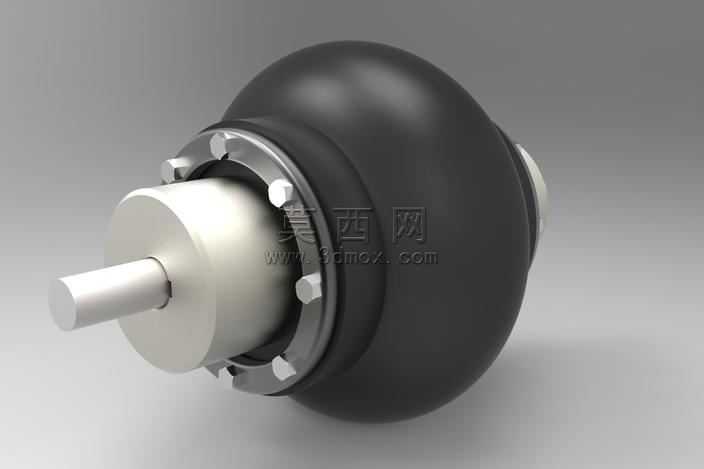

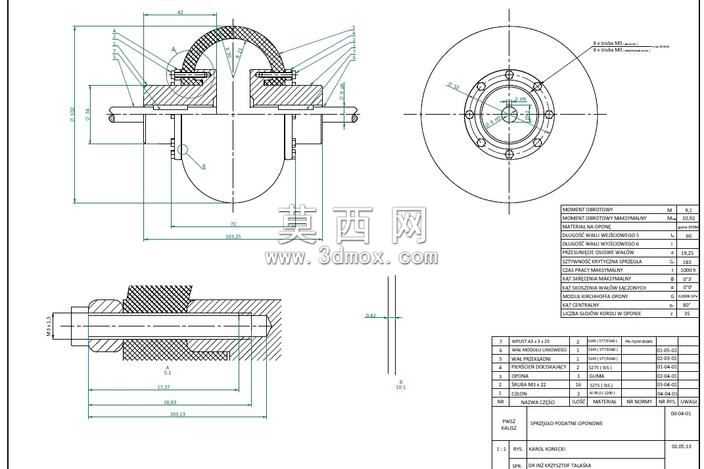

本作品为环形夹壳式弹性耦合离合器三维模型，建模过程遵循机械传动件的实际设计逻辑，先完成核心传动结构的参数化草绘，以回转轴线为基准依次绘制两端轴伸、连接法兰、夹壳紧固位的截面轮廓，通过回转特征生成两端金属轴体与法兰基体，再通过拉伸、阵列特征完成法兰周向的螺栓孔、紧固螺母位的结构制作，保证各连接位的同轴度公差符合传动件装配要求。中间弹性耦合部分采用球形回转体结构建模，通过曲面放样、加厚特征生成弹性夹壳的包覆结构，还原弹性件与两端金属法兰的贴合装配关系，所有配合面均预留合理的装配间隙，符合实际生产中的公差配合要求。渲染阶段针对不同部件赋予对应材质，两端轴伸与法兰部分采用磨砂金属材质，调整金属粗糙度参数还原钢制机加工零件的哑光金属质感，周向紧固螺栓赋予亮面镀锌金属材质，通过高光反射效果区分紧固件与基体的材质差异；中间弹性夹壳部分采用黑色耐油橡胶材质，调整材质的漫反射与粗糙度参数，还原橡胶件的哑光柔性质感，同时在弹性件与金属法兰的接触位置添加细微的接触压痕细节，提升模型的真实感。结构设计上采用环形夹壳抱紧的方式实现弹性件与两端金属轴的连接，周向均匀布置的紧固螺栓可通过调节夹紧力改变弹性耦合的阻尼特性，既能够补偿两轴之间的径向、角向安装偏差，又可通过弹性体的形变吸收传动过程中的振动冲击，适用于中小扭矩的传动场景，可在传动过载时通过弹性件的打滑实现过载保护，避免传动链中其他刚性零件损坏。建模过程中对所有零件进行装配干涉检查，确认螺栓紧固位、轴伸配合位、弹性夹壳包覆位均无干涉问题，各活动部件的运动范围符合实际工作逻辑，整体结构紧凑，装配关系清晰，可直接用于传动结构的方案展示、教学演示以及后续的工程图导出参考。
