荧光绿撞色车载蓄电池外壳罩设计

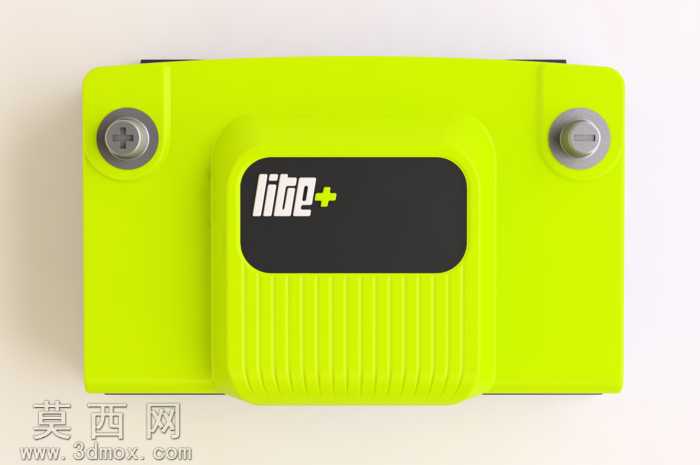

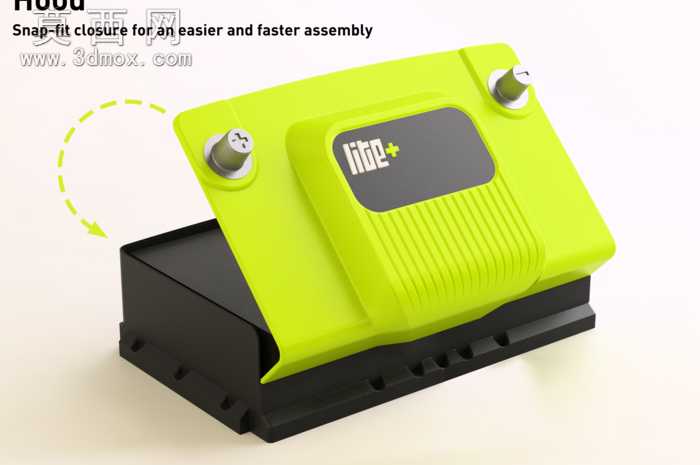

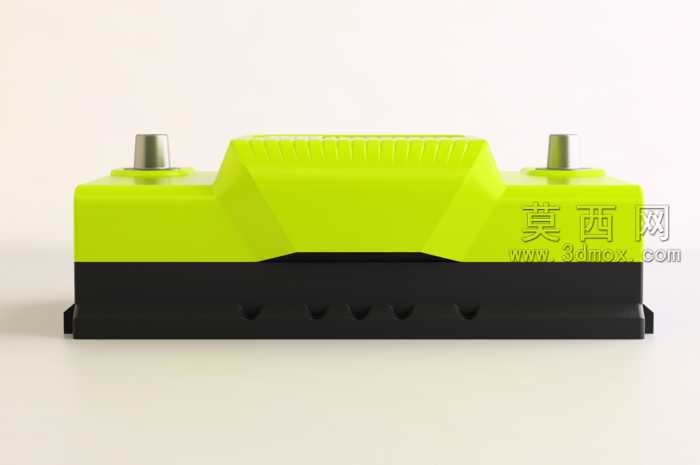

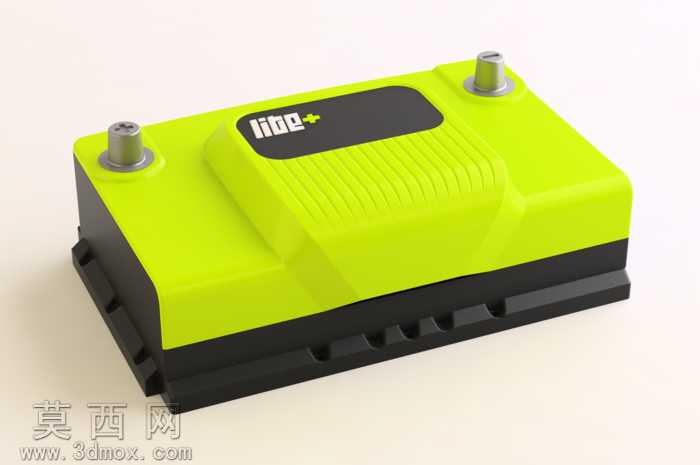

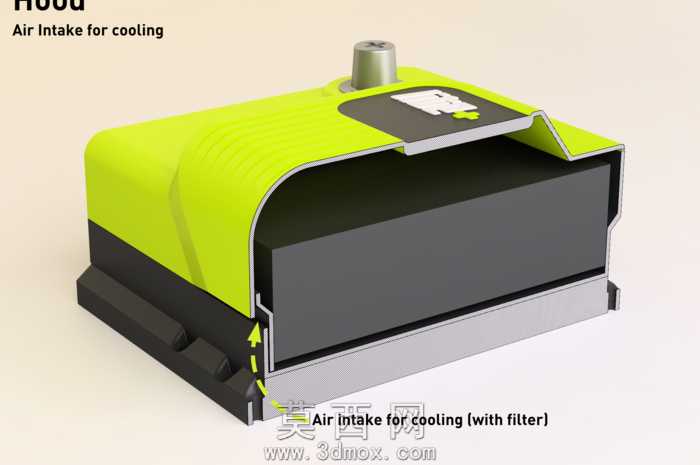

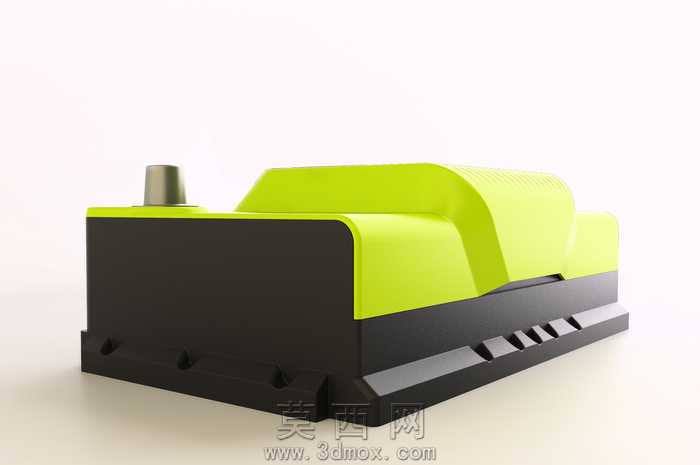

本作品为车载蓄电池外置保护罩的三维设计方案，建模阶段以车用铅酸蓄电池的标准安装尺寸为基准搭建基础轮廓，通过参数化建模方式精准约束罩体与电池本体的配合公差，确保安装后无晃动、错位问题。外观设计上采用上下分件的撞色结构，上半部分选用高饱和度荧光绿材质，表面做细微晒纹处理模拟磨砂质感，既提升在发动机舱内的识别度，也能减少日常使用中的划痕残留；下半部分为耐油耐老化的黑色工程塑料材质，底部开设多组半圆形散热通孔，兼顾结构强度与电池工作时的通风散热需求。结构设计上摒弃了传统中缝对齐的分件逻辑，将上下壳体的拼接线沿罩体侧面的棱线偏移布置，配合隐藏式snap卡扣系统实现无螺丝装配，既简化了生产组装流程，也让整体外观的视觉整体性更强，品牌标识预留位设置在上罩顶面的居中区域，通过微凸的浮雕结构强化标识辨识度，避免平面印刷标识长期使用后磨损脱落。功能细节上，在上罩前部预留了专用进气通道，通道内部设计有卡位结构用于安装空气过滤组件，可对进入电池区域的冷却气流进行过滤，减少灰尘、油污附着在电池接线柱与壳体表面，延长电池的使用寿命；顶部两个接线柱位置做了加高的凸台防护结构，避免金属杂物意外搭接接线柱造成短路风险，凸台边缘做圆角过渡处理，消除安装维护时的磕碰划伤隐患。渲染阶段采用工作室柔光布光方案，精准还原两种材质的质感差异，荧光绿部分调整了适当的反光度与粗糙度参数，模拟改性PP塑料的哑光质感，黑色部分添加细微的颗粒质感，还原耐候工程塑料的真实触感，整体光影过渡自然，清晰展现罩体的棱线转折与结构细节，为后续的模具开模、样品试制提供精准的三维数据参考，可直接导出通用格式用于结构验证与生产对接。
