通用电气1157型车用尾灯灯泡结构

　　在商用车与乘用车辆的尾部照明系统里，1157规格的双丝灯泡是应用范围极广的基础部件，这类灯泡同时承担车辆示宽与制动信号的双重照明功能，日常道路行驶过程中，尾灯需要在光线不足的环境下持续点亮提示车辆位置，制动时则通过高亮度灯丝的点亮，向后方车辆与行人传递减速信号，是车辆主动安全体系里不可缺失的终端执行部件。

　　从实际装车场景来看，这类灯泡的适配场景覆盖了多数传统燃油车型的尾灯总成、部分挂车尾部信号单元、以及部分工程作业车辆的后部示位灯组，安装时直接卡入尾灯座的对应卡槽，不需要额外的固定结构，依靠灯头的卡扣结构就能完成定位，同时灯头底部的两个接触点分别对应两组灯丝的供电回路，和灯座内的弹性触点压合后就能形成稳定的导电通路，日常更换时不需要复杂工具，徒手就能完成拆装，售后维护的门槛极低。

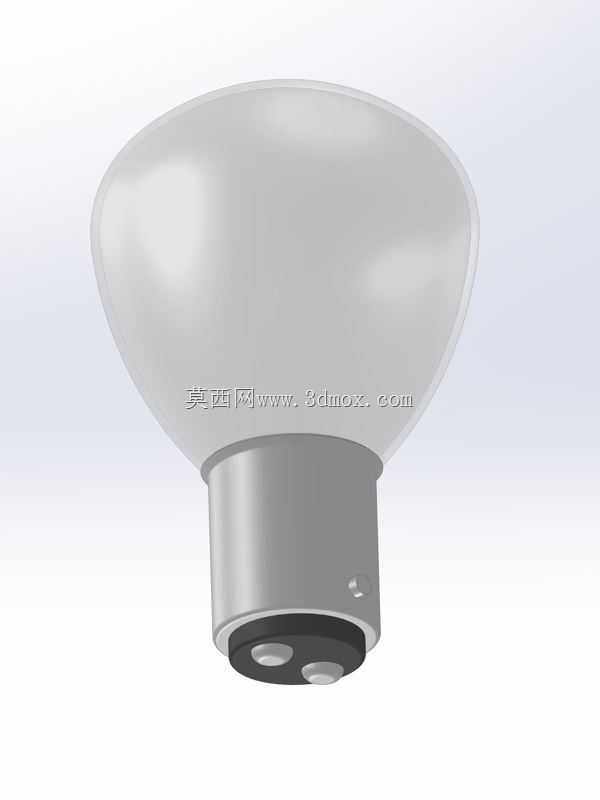

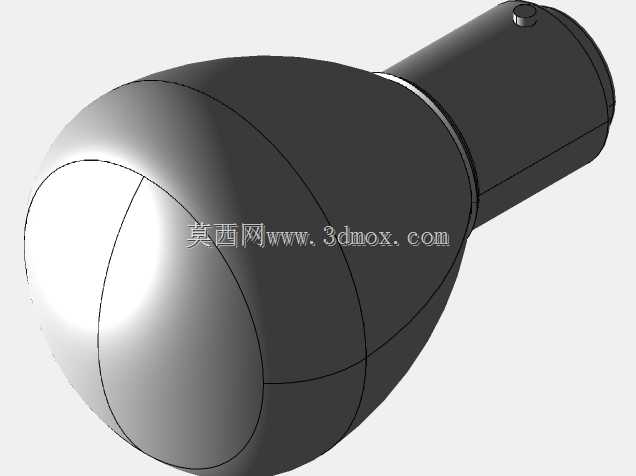

　　做这个结构的三维建模时，首先要还原的是泡壳的光学曲面，1157灯泡的泡壳不是规则的半球形，靠近灯头的位置有平缓的收腰过渡，泡壳顶部的弧度经过专门设计，能够让内部灯丝发出的光线按照尾灯配光的要求形成均匀的扩散角度，避免局部亮斑导致的后车眩目问题，建模时需要先通过逆向测量获取泡壳不同截面的轮廓点，再通过放样曲面生成连续的外表面，保证曲面的曲率连续，不会出现光学上的折射断层。

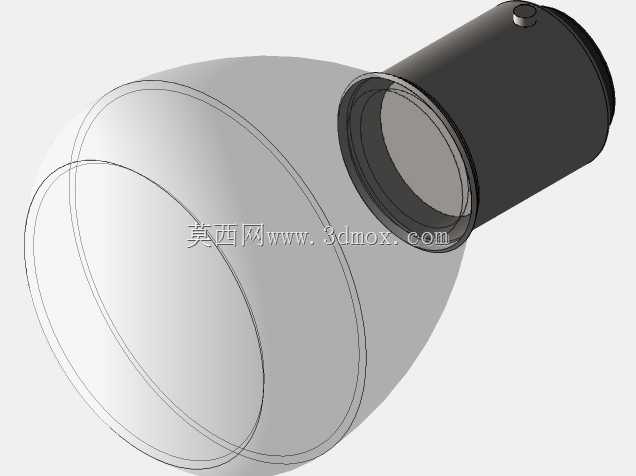

　　灯头部分的结构是建模的重点，金属灯壳的壁厚要符合实际冲压件的工艺要求，侧壁上的定位卡扣尺寸需要和通用灯座的卡槽尺寸完全匹配，卡扣的凸起高度、倒角角度都要严格按照实物测量值来做，不然会出现安装时卡滞或者装完后松动脱落的问题。灯头底部的绝缘座要区分开两个接触电极的位置，两个电极的高度差是经过设计的，插入灯座时能够保证两个触点分别对应不同的供电回路，不会出现短路或者接触不良的情况，绝缘座和金属灯壳之间的配合缝隙也要还原，这部分是实际生产中压装工艺的装配边界。

　　内部的双灯丝结构是功能核心，两根灯丝的位置不在同一高度，低亮度的示宽灯丝位置更靠上，功率更低，持续点亮时的发热量更小，能够满足长时间工作的寿命要求；高亮度的制动灯丝位置更靠近泡壳的焦点位置，点亮时的光线输出强度更高，能够在制动瞬间给后方足够明确的信号提示。建模时灯丝的固定支架也要还原，支架的弯折角度、和灯头内部导电结构的连接位置都要和实物一致，这部分结构不仅起到固定灯丝的作用，还承担导电功能，结构强度需要满足车辆行驶过程中的振动要求，不会因为长期颠簸出现灯丝移位或者断裂的问题。

　　从安装边界来看，这类灯泡的整体外径、插入灯座后的总长度都有统一的行业标准，不管是哪个厂商生产的同规格灯泡，都要满足互换性要求，所以建模时的外形尺寸公差要控制在合理范围内，泡壳的最大直径不能超过尾灯总成内的预留安装空间，不然装灯的时候会和灯罩内部的反光碗发生干涉，灯头插入灯座后的旋转卡紧角度也要符合通用规范，保证装完之后触点的接触压力在合理区间，既不会因为压力过大加速触点磨损，也不会因为压力过小出现行车过程中接触断电的问题。

　　实际做结构验证的时候，还要考虑灯泡工作时的散热空间，泡壳和尾灯灯罩之间的预留间隙要满足长时间点亮后的散热要求，避免热量堆积导致灯罩老化加速。另外灯头金属部分和灯座的配合公差也要考虑温度变化带来的热胀冷缩影响，保证在高低温环境下都能顺利拆装，不会因为金属膨胀出现灯头卡死在灯座里的情况。这类双丝灯泡的结构看似简单，但是每个尺寸细节都和行车安全直接相关，建模过程中每一处曲面、每一个卡扣的尺寸都要严格对标实物的测量数据，才能保证建出来的模型可以直接用于尾灯总成的装配验证、或者维修配件的选型参考。
