惠伦工程A350机型航空航行尾灯结构

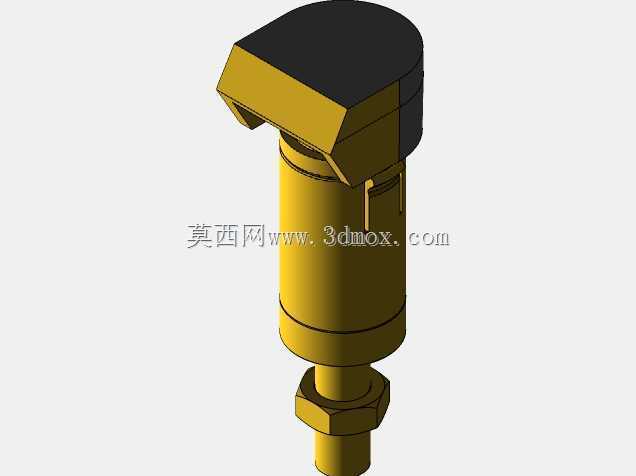

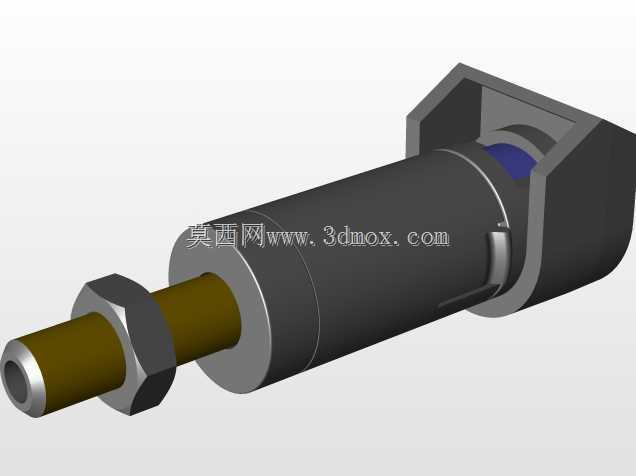

　　该三维结构对应小型通用航空机型尾部航行照明组件，整体采用灯头遮光罩、柱状灯体、螺纹安装柱三段式布局，适配惠伦工程A350/A350CN机型尾段安装点位，同时兼容GE330白炽灯泡替换装配，也可匹配GE1157同规格灯柱接口。

　　从实际装机场景来看，这类尾灯固定在飞机尾椎末端外露位置，上部带斜向切角的遮光罩是核心功能结构：一方面约束光线出射角度，避免航行灯光线直射机组座舱造成眩光干扰，另一方面按民航航行灯配色规范，向机尾后方及侧方传递航空器位置标识，地面滑行、夜间编队飞行、低空通场场景下，后方及侧方航空器可通过该灯的发光方位快速判定本机航向与相对位置。遮光罩边缘做了外翻挡边，飞行中可阻挡雨水、跑道扬尘直接冲刷灯面透光区域，也能降低高速气流直接冲击灯泡玻璃壳带来的振动应力。

　　中部柱状灯体为密封容纳腔，内部预留白炽灯泡插装空间，侧壁设置的卡扣凸台用于和机身尾段的安装卡座对位卡合，灯体外径和尾段安装开孔的间隙控制在装配公差范围内，既保证插接时不会出现旷量晃动，也给运维人员拆换灯泡预留了手指操作空间。灯体外壳采用耐候工程材质建模时预留了壁厚，可承受高空低温、地面紫外线长期照射以及起降阶段的交变振动，不会出现壳体脆裂。

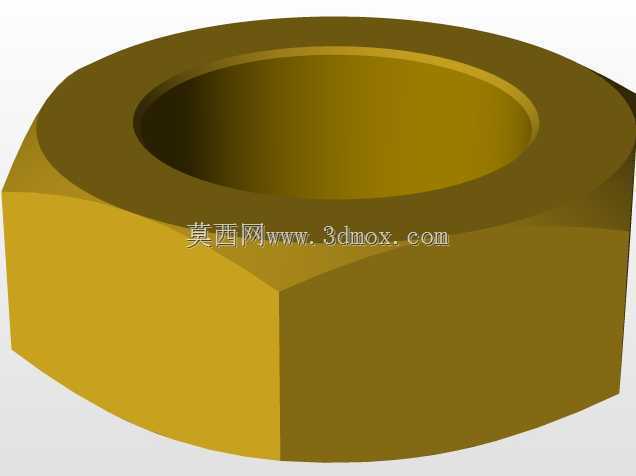

　　下部金色段为螺纹安装接口，带六角拧动平台：装配时可使用标准开口扳手卡住六角位旋紧，将整个灯体锁附在机身尾段的安装支座上，底部外螺纹匹配航空标准灯座螺母，旋紧后端面和支座贴合面压紧密封垫圈，阻止机舱内外的气流、水汽沿安装缝隙渗入。安装边界上，上部遮光罩最大外径大于灯体柱径，安装时需保证尾段蒙皮开孔周边无突出结构干涉遮光罩的旋转对位，螺纹段伸出蒙皮内侧的长度需匹配接线端子的安装空间，避免接线后端子和机身内部结构发生挤压。

　　建模过程中优先还原了装配配合关系：灯泡装入灯体后顶端和遮光罩透光窗口的间距经过校核，既不会距离过近导致遮光罩受热老化，也不会距离过远造成出光角度偏移；灯体侧壁的卡扣和安装座卡槽的导向斜角做了还原，现场装配时无需额外修配即可推入锁定。这类结构设计完全服务于通航飞机高频次短停运维的需求，外场无专用工装时，拆开尾部检修口即可拧下下部螺母、拔出灯体更换灯泡，故障排查和备件替换的操作路径非常短。
