步进电机驱动控制板A4988结构设计

　　在小型自动化设备、桌面级数控装置、3D打印运动机构以及小型机械手的运动控制单元搭建中，步进电机驱动模块是连接主控系统与步进电机的核心衔接部件，A4988作为市面上应用极广的细分型步进驱动方案，其PCB板级结构的三维建模对整机结构布局、安装空间校核、干涉排查有着重要的实际意义。做结构设计时最先要明确的是该驱动板的安装边界，整块板采用标准双面板布局，整体为矩形板状结构，四个角预留了标准直径的金属化安装孔，孔位间距匹配通用步进驱动安装座的孔距规范，可直接通过铜柱或螺丝固定在设备电控仓的安装位上，板体边缘到安装孔中心的距离经过精确核算，保证固定后板边不会与相邻的接线端子、其他控制板产生结构干涉。

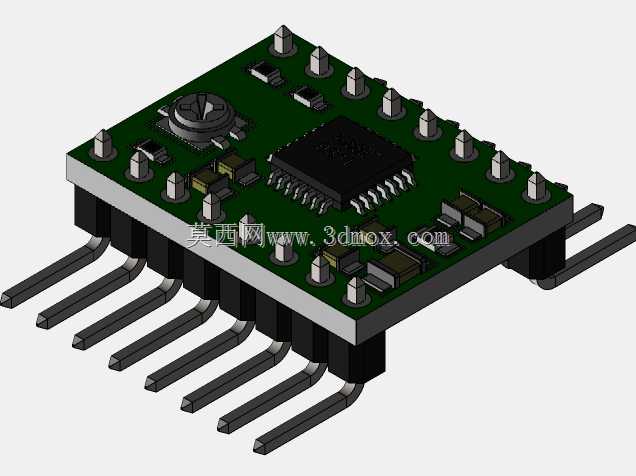

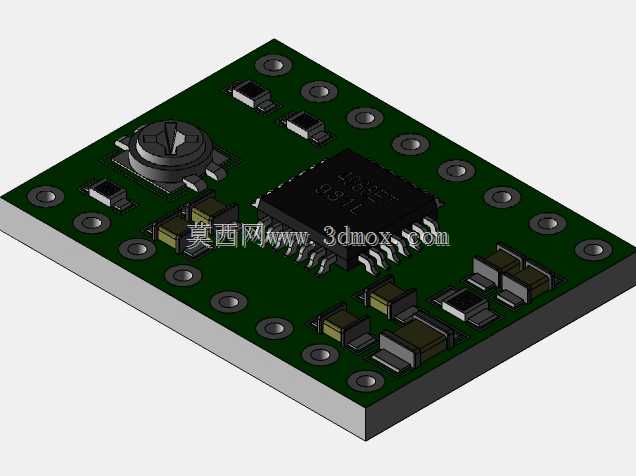

　　从板上元件布局来看，核心驱动芯片布置在板体中心区域，上方预留了散热片安装的平整空间，实际使用时可根据驱动电流的大小粘贴对应尺寸的铝制散热片，避免长时间运行出现过热丢步的问题；板载的功率MOS、限流电阻、滤波电容均围绕核心芯片对称排布，功率回路的走线宽度在建模时对应实际PCB的铜箔宽度做了还原，能直观看到大电流路径的元件分布，方便结构设计时避让发热集中区域，合理规划电控仓的散热风道。板体一侧排布了电机接线端子、电源输入端子，另一侧设置了细分设置跳线、使能与方向控制的排针接口，所有接口的伸出高度、引脚间距都按照实际元件尺寸建模，在做整机布线时可以提前预判接线的弯折半径，避免出现接线后端子与外壳、其他结构件抵死的问题。板上的可调电位器布置在板边易操作的位置，实际调试时不需要拆下驱动板就能用螺丝刀调整输出电流，建模时还原了电位器的调节旋钮高度，保证结构设计时在对应位置预留调节操作的开孔空间，不用为了后期调试额外拆装机件。从功能特性上看，该驱动模块支持最高16细分的步进控制，能大幅降低步进电机运行时的低频振动，在做小型雕刻机、桌面点胶机这类对运行平稳性有要求的设备时，驱动板的安装位置要尽量靠近电机接线端，减少动力线的长度，降低信号干扰，三维模型里可以直接测量端子到安装板边缘的距离，提前规划走线槽的位置。

　　建模过程中对板上所有元件的高度做了分层处理，最高的元件是核心芯片加散热片的总高度，其次是电解电容、接线端子的高度，最矮的是贴片电阻、电容和指示灯，在做多层板堆叠安装的电控结构时，可以直接通过模型读取不同位置的元件高度，精准计算两层板之间的安全间距，避免上层板压到下层板的高元件造成短路或元件损坏。很多新手做电控部分结构设计时容易忽略板载元件的高度差，只按照PCB板的厚度预留空间，最后组装时才发现电容、端子顶到壳体，不得不重新修改外壳模具或者安装板结构，有了精准的三维模型就能在设计阶段完全规避这类问题。

　　另外板上的电源指示灯、状态指示灯的位置也在模型中做了还原，做设备外壳设计时可以对应指示灯的位置设置透光孔或者导光柱，不用反复核对实物位置调整开孔坐标。在实际设备选型阶段，通过三维模型可以直接比对该驱动板与其他型号驱动的安装尺寸差异，当需要更换不同型号驱动时，能快速判断原有安装位是否兼容，减少改造成本。对于做教学演示、虚拟样机调试的场景，该模型可以直接导入到设备的整体装配体中，配合步进电机、主控板的模型完成整个电控系统的虚拟装配，验证整个运动控制单元的布局合理性，检查走线空间、安装操作空间是否满足实际装配和后期维护的需求。
