3瓦8欧单腔迷你安装式扬声器结构

　　这款小型单腔扬声器在嵌入式声讯提示场景里的适配性很强，日常做小型设备的故障提示、操作反馈播报时，不用额外搭配复杂的音腔结构，自身集成的封闭腔体就能保证基础的低频响应，不会出现裸单元发声发闷、音量不足的问题。很多做桌面小型交互装置、自助终端副提示模块、开源硬件项目的工程师，在选型时经常会碰到选了裸喇叭还要自己设计音腔、匹配安装位的麻烦，这款集成式的单元直接把音腔和安装固定结构做在了一起，能省掉不少二次结构设计的工作量。

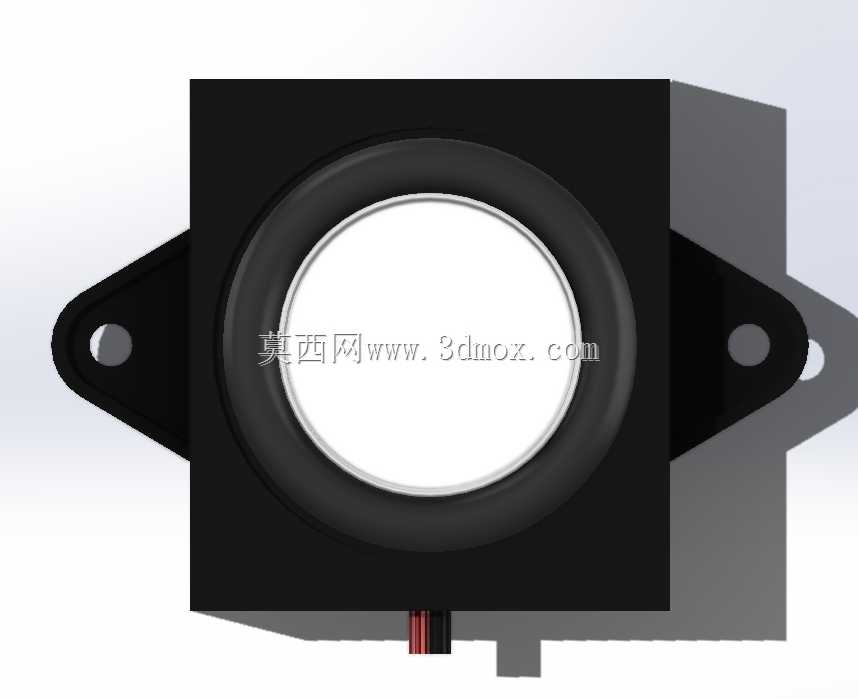

　　从结构设计的角度看，这款扬声器的腔体采用方形封闭结构，相比同直径圆形腔体的单元，方形外壳在设备内部安装时的定位更方便，不需要额外做防转结构，外壳侧边延伸出的带孔安装耳，是直接和腔体外壳一体成型的，安装孔的位置做了沉台设计，用M2或者M2.5的螺丝固定时，螺丝头不会突出安装面，不会和设备外壳的内壁产生干涉。腔体正面的单元压边做了圆角过渡，没有尖锐的棱角，在装配时不会刮伤连接线或者周边的线材。侧面预留的接线槽位置刚好能容纳2pin的接插件，接插件插好之后不会突出腔体侧面，在设备内部空间局促的情况下，不会和相邻的PCB板或者其他结构件产生挤压。

　　实际使用场景里，这类3瓦8欧的迷你扬声器，大多用在空间受限的小型设备上，比如桌面式的小型广告提示牌、arduino开源交互项目、小型工控设备的操作提示模块、便携检测仪器的报警发声单元。它的额定功率3瓦，阻抗8欧姆，搭配常用的小功率功放板就能驱动，不需要额外搭建大功率的功放电路，3.3V或者5V的系统供电下，搭配简单的功放电路就能达到足够的提示音量，在室内环境下，距离1米左右的位置，发声清晰度足够覆盖操作工位的范围，不会出现音量太小听不清提示音的问题。单腔结构的设计让它的发声频段集中在人声提示的常用区间，播报语音提示音的时候清晰度比同尺寸的裸喇叭高很多，不会出现声音发飘、吐字模糊的问题。

　　安装边界方面，这款扬声器的整体外形是方正的立方体结构，主体腔体的边长控制在40毫米以内，安装耳突出腔体侧面的长度不到10毫米，整体安装占用的平面空间很小，厚度方向的尺寸也控制在20毫米上下，在做设备内部布局的时候，只需要预留出对应的方形安装空间，不用额外给音腔预留冗余空间，因为它自身的腔体已经做了声学优化，不需要靠设备外壳的空间来辅助共鸣。安装孔的中心距是按照小型电子配件的通用安装间距设计的，和很多常用的小型蜂鸣器、提示喇叭的安装位可以兼容替换，做设备迭代的时候，如果原来的蜂鸣器音量不够、提示音太刺耳，直接替换这款扬声器就能提升发声效果，不需要重新改安装孔的位置。

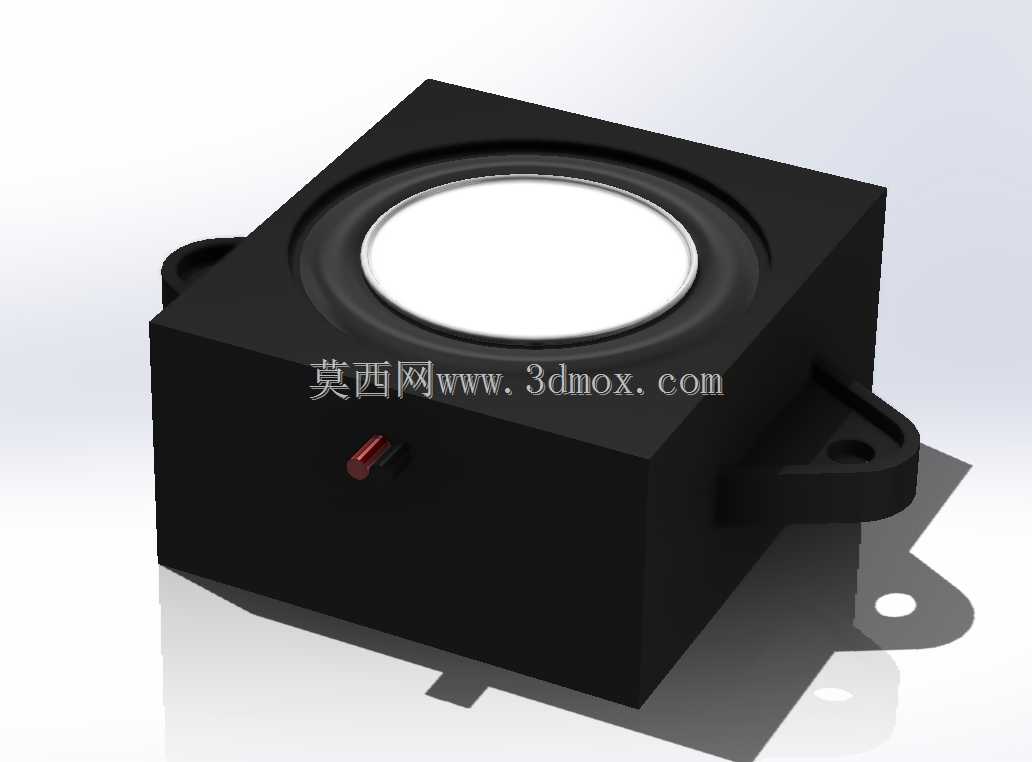

　　设计思路上，这款产品没有做多余的装饰结构，所有的外形结构都是为功能服务的：腔体外壳的壁厚做了均匀设计，避免注塑成型的时候出现缩痕，同时足够的壁厚也能减少腔体自身的谐振，避免发声的时候出现腔体震动带来的杂音。正面的单元固定采用压合式结构，单元和腔体之间做了密封处理，不会出现漏气导致的低音损失。侧面的开关结构是可选的通断设计，在做项目调试的时候，可以直接通过这个开关切断扬声器的回路，不用反复插拔接线，调试起来更方便。接线端采用标准的JST-PH2.0mm接口，和电子行业常用的接插件完全兼容，不需要自己焊接接线，直接插好对应的端子线就能完成接线，装配效率比焊接接线的方式高很多，也能避免焊接虚接导致的接触不良问题。

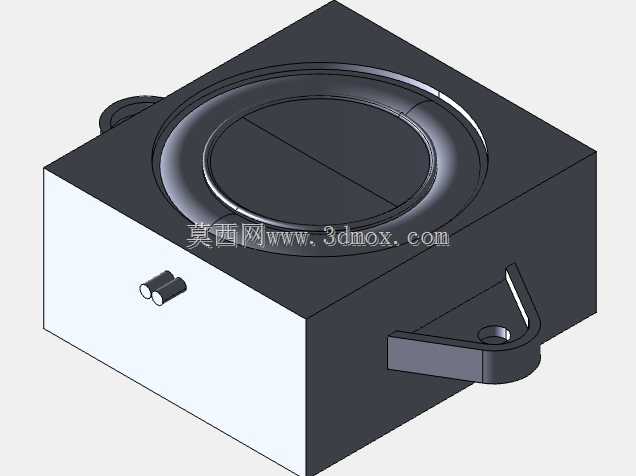

　　在做三维建模的时候，这款扬声器的所有安装尺寸、接口位置、突出结构都做了1:1的还原，结构工程师在做设备整体装配的时候，可以直接把这个模型调入装配体，用来检查安装干涉、预留走线空间，不用自己再去测绘样品的尺寸，能节省不少测绘建模的时间。模型里把安装耳的沉孔深度、接插件的突出长度、侧面开关的突出尺寸都做了准确的还原，在做整体布局的时候，能精准判断周边结构件需要预留的间隙，不会出现实际装配的时候因为尺寸误差导致装不上的问题。对于做开源硬件项目、小型电子设备结构设计的工程师来说，这类准确的零部件模型，能大幅提升结构设计的效率，减少打样验证的次数，避免因为零部件尺寸不准导致的结构返工。
