霍克夹式电缆密封套结构设计

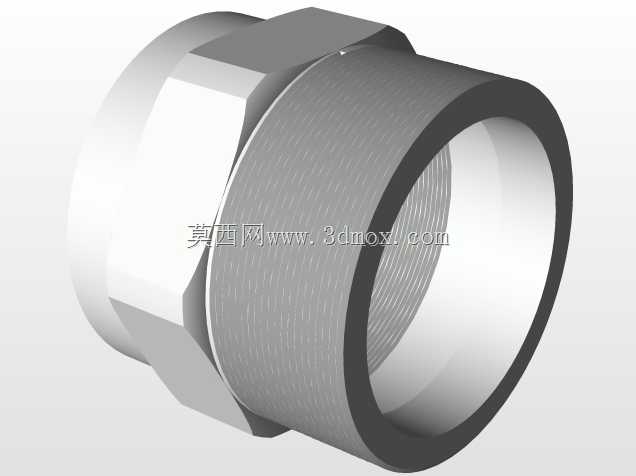

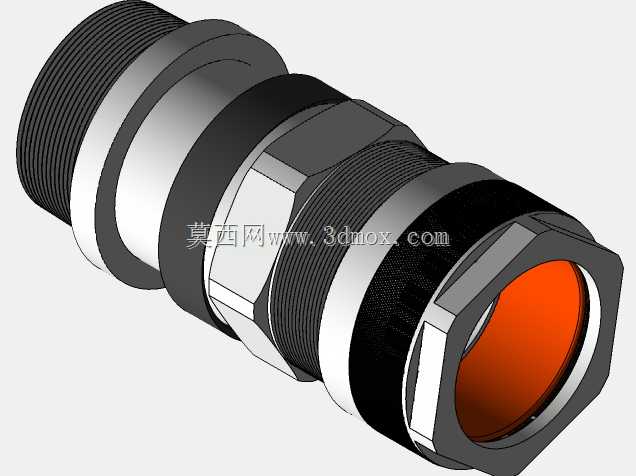

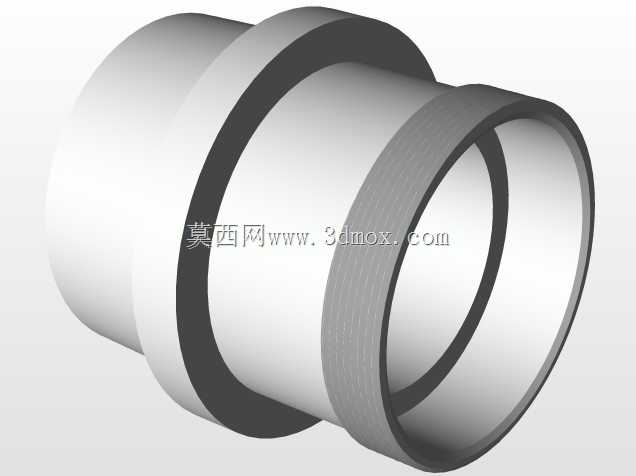

　　在户外电气柜、防爆配电装置、工业设备穿线舱这类需要兼顾线缆固定与腔体密封的场景中，电缆密封套是穿线部位必不可少的防护连接件，这款夹式密封结构的设计，针对传统密封套锁紧时易损伤线缆外护套、密封压缩量难以精准控制的痛点做了结构优化，适配多线径的交联聚乙烯、橡胶护套电力电缆与控制电缆的穿装需求。从结构组成来看，整个组件沿轴向依次分为外螺纹锁紧端、中间密封容腔、夹式锁紧尾端三个功能段，外螺纹段用于和设备舱壁的预设内螺纹安装孔配合，螺纹规格覆盖常规电气安装的公制细牙与管螺纹系列，安装时可在螺纹部位缠绕生料带或加装平垫片，实现舱壁内外的静密封，避免外部水汽、粉尘从安装配合缝隙进入设备内部。

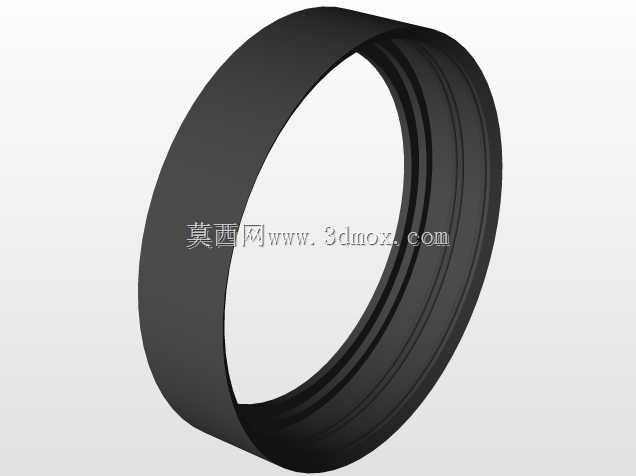

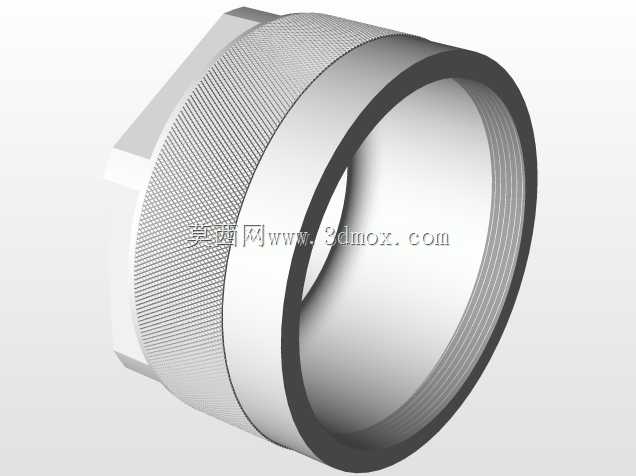

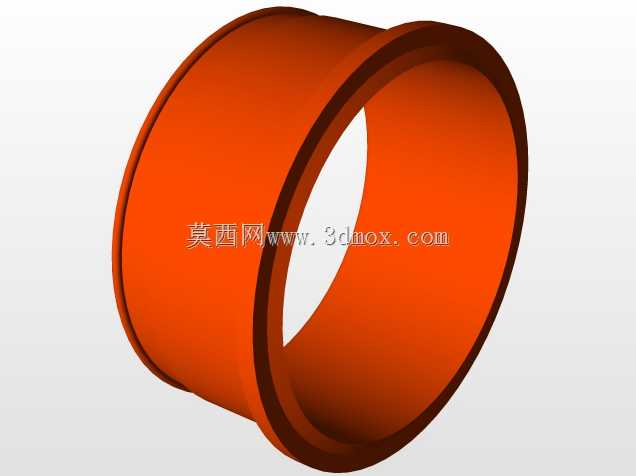

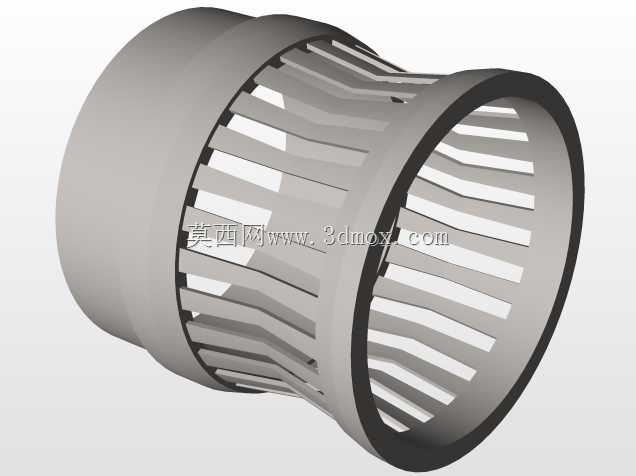

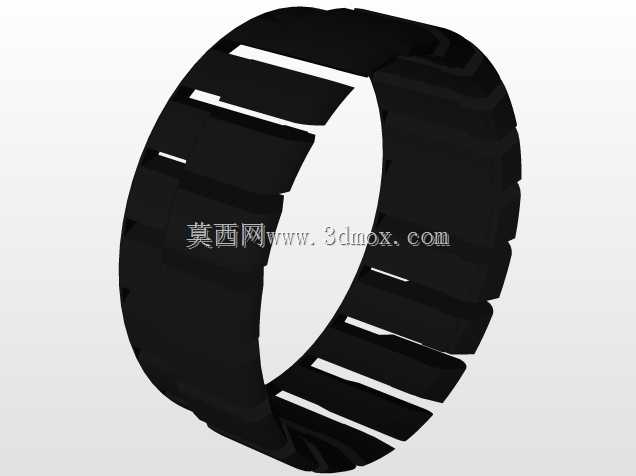

　　中间的密封容腔内置弹性密封环，密封环采用锥面贴合设计，当尾端锁紧结构轴向推进时，锥面会均匀挤压密封环使其径向收缩，均匀包裹住穿过的电缆外护套，这种受力方式不会出现局部应力集中割伤线缆护套的问题，同时能保证整圈密封面的压缩量一致，即便线缆存在轻微的外径公差波动，也能实现可靠的IP67级密封效果，可满足户外淋雨、短时浸水、多粉尘车间的使用要求。尾端的夹式锁紧结构是这款设计的核心特点，区别于传统的整体螺帽挤压结构，它采用多瓣式夹爪设计，夹爪内侧带有防滑齿纹，锁紧过程中夹爪会随轴向推进同步径向收拢，齿纹嵌入线缆外护套的表层，既可以防止设备运行过程中线缆受外力拉扯出现轴向窜动，又能避免密封环长期受线缆轴向力作用出现变形失效，夹爪的开合角度经过反复校核，即便在最大锁紧行程下，夹爪的收拢应力也不会超过线缆外护套的许用挤压应力，不会出现夹裂护套损伤内部线芯的问题。在安装边界的尺寸设计上，整个密封套的最大外径控制在适配对应螺纹规格的扳手空间范围内，安装时不需要额外扩孔，可直接替换同规格的传统电缆密封套，两端的六角锁紧位尺寸符合标准紧固件的对边尺寸要求，现场安装用普通活动扳手或开口扳手即可完成操作，不需要专用工装。轴向长度方面，在保证密封环压缩行程与夹爪锁紧行程的前提下，尽可能压缩了整体轴向尺寸，避免在舱壁外侧突出过长影响周边管线排布，也不会在舱内占用过多的布线空间，适配舱壁厚度从2mm到8mm的常规钢板、塑料柜体安装需求，对于更厚的舱壁可通过加装加长螺纹衬套的方式适配。

　　在实际工程应用中，这类密封套除了基础的防水防尘作用，还能在一定程度上缓冲线缆的振动传递，比如在有风机、泵类运行的工业车间，设备运行产生的振动会带动线缆持续微动，夹式结构的防滑齿与弹性密封环可以吸收部分微动能量，避免线缆穿舱部位的线芯因长期反复弯折出现疲劳断裂，同时也能防止振动导致的锁紧螺帽松动退丝。设计过程中针对不同线径的适配性做了系列化考量，同一款本体可通过更换不同内径的密封环，适配相邻3-4个线径规格的电缆，减少了现场安装的备件种类，夹爪的收拢范围也对应密封环的适配区间做了匹配，不会出现小线径时夹爪收拢过度、大线径时夹爪锁紧力不足的问题。

　　密封环的材料选用耐油耐老化的丁腈橡胶配方，可耐受常见的工业机油、弱酸碱腐蚀，适合在化工车间、港口设备这类有腐蚀性介质的环境中使用，金属部件采用黄铜镀镍处理，兼顾防锈性能与结构强度，不会出现长期户外使用生锈卡死无法拆卸维护的问题。在三维建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，螺纹配合采用H7/g6的间隙配合，保证安装时可以顺畅旋入，密封锥面的角度公差控制在±0.5度以内，保证挤压时密封环受力均匀，夹爪的薄壁部位做了圆角过渡处理，避免锁紧时出现应力集中导致夹爪断裂，整个模型的装配关系完全按照实际生产的装配顺序搭建，可直接用于工程出图、装配干涉检查，也可用于设备布线的三维布局仿真，提前验证穿线部位的空间是否满足安装操作需求。
