俄标FQ24-19ZK法兰安装圆形电连接器

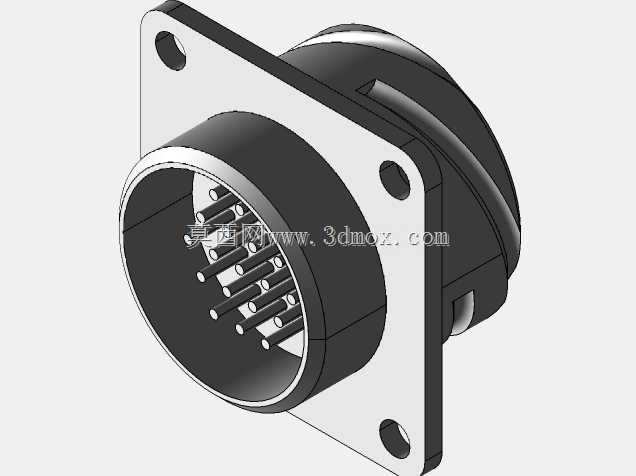

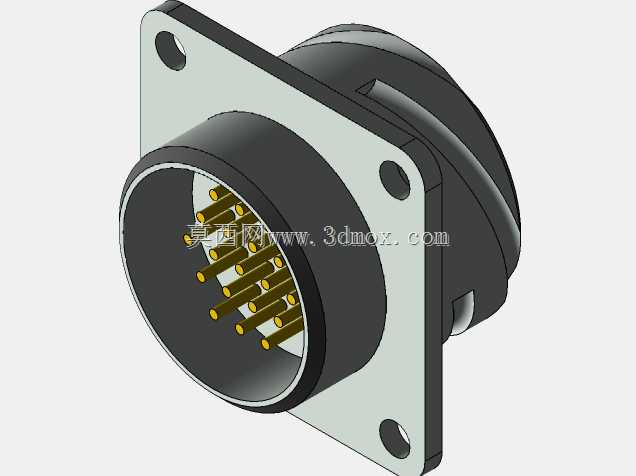

　　从结构设计来看，该连接器采用方形法兰盘安装形式，法兰盘上预留三个对称分布的安装通孔，安装时可通过螺栓直接固定在设备面板、机箱侧壁的预留开孔位置，安装边界清晰，法兰盘的方形轮廓能在安装时提供更好的抗扭转能力，避免接插过程中连接器本体跟转，相比圆形法兰的安装结构，方形法兰的定位更直接，不需要额外加工防转卡槽，能降低面板加工的工艺要求。接触端采用19芯插针排布，插针在圆形绝缘基座内按规则阵列分布，每根插针都做了定位限位，能保证对接时插针与插孔的精准对位，避免插针弯折、错位的问题，插针的排布间距符合俄标连接器的通用规范，同系列的插头端可直接与之适配，不需要额外调整接线定义。这款俄标FQ24-19ZK圆形电连接器，是工业电气连接场景里常用的面板安装型接插部件，主要承担多回路电气信号、小功率动力的导通连接功能，常见于俄系进口工业设备、轨道交通车载电气系统、老旧工业机床改造、特种装备的电气布线环节，用来实现设备内部模块与外部线缆的快速对接与分离，相比普通接线端子，这类连接器具备更好的抗振性能与定位精度，能在有一定振动、温变的工业环境下保持连接稳定性，避免接线松脱导致的信号中断或供电故障。

　　连接器的外壳采用金属材质，表面做了氧化发黑处理，既具备一定的防腐蚀能力，也能实现电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响，外壳的圆筒段做了阶梯结构，对接时可与插头端的外壳形成嵌套配合，实现径向定位，同时能阻挡部分粉尘、水汽直接进入接触腔，提升接插部位的防护能力。在三维建模过程中，需要重点把控几个关键尺寸的精度：首先是法兰盘的安装孔位间距，这个尺寸直接决定了连接器能否顺利安装到面板上，孔位偏差超过0.1mm就可能出现安装螺栓无法穿入的问题；其次是插针端面的相对位置度，插针的伸出长度、圆周排布角度必须严格匹配标准要求，否则对接时会出现插针顶弯、接触不良的情况；再者是对接端的圆筒内径与配合公差，这个尺寸决定了插头与插座的配合松紧度，公差过大会导致接插后晃动明显，公差过小则会出现插拔力过大、对接困难的问题。

　　从实际选型应用的角度来说，这类连接器在做设备布线设计时，需要提前在面板上预留对应尺寸的安装过孔，过孔直径要略大于连接器圆筒段的外径，同时要预留法兰盘的贴合平面，保证安装后法兰盘与面板完全贴合，避免出现缝隙导致防护性能下降。接线端的结构预留了线缆焊接或压接的空间，每根插针的尾部都有对应的接线杯，可根据传输电流的大小选择合适线径的导线进行连接，接线完成后可通过尾部的附件实现线缆的固定与密封，避免线缆拉扯导致接线点脱落。

　　在做三维装配设计时，还需要考虑接插操作的预留空间，连接器对接方向前方需要预留足够的插拔操作距离，避免周边零部件干涉插头的对接动作，同时要注意插针的极性定位，该连接器外壳上设置了定位键槽，只有当插头的定位键与插座的键槽对齐时才能完成对接，建模时需要准确还原定位键的位置与尺寸，避免装配时出现极性装反的问题。这类多芯圆形连接器相比矩形连接器，在相同芯数的情况下体积更紧凑，圆形的外壳结构受力更均匀，在受外力冲击时不容易出现壳体开裂的问题，适合在安装空间有限、有一定振动冲击的场景下使用。建模过程中对绝缘基座的结构还原也需要足够细致，绝缘基座上的插针安装孔位要与插针尺寸匹配，基座与金属外壳的配合采用过盈压装的结构，建模时要体现出压装的配合台阶，还原实际生产中的装配关系，避免出现结构干涉的问题。法兰盘的安装孔做了沉台设计，可让安装螺栓的头部完全沉入沉台内，不会突出法兰表面，既可以避免螺栓头刮伤操作人员，也能让法兰与面板的贴合更紧密，不会因为螺栓头的干涉导致安装间隙。
