带环形爬梯结构的立式储油罐体设计

　　做工业储油配套结构设计快十二年，经手的立式储油罐体少说有三四十套，这次做的带环形爬梯的立式燃油储槽，最开始是给厂区内部燃油中转工位做的配套结构，当时现场提的需求很明确，要在有限的占地空间里，既满足固定容积的储油需求，还要解决日常罐顶巡检、阀门操作的人员通行问题，不能额外占太多厂区通道空间。

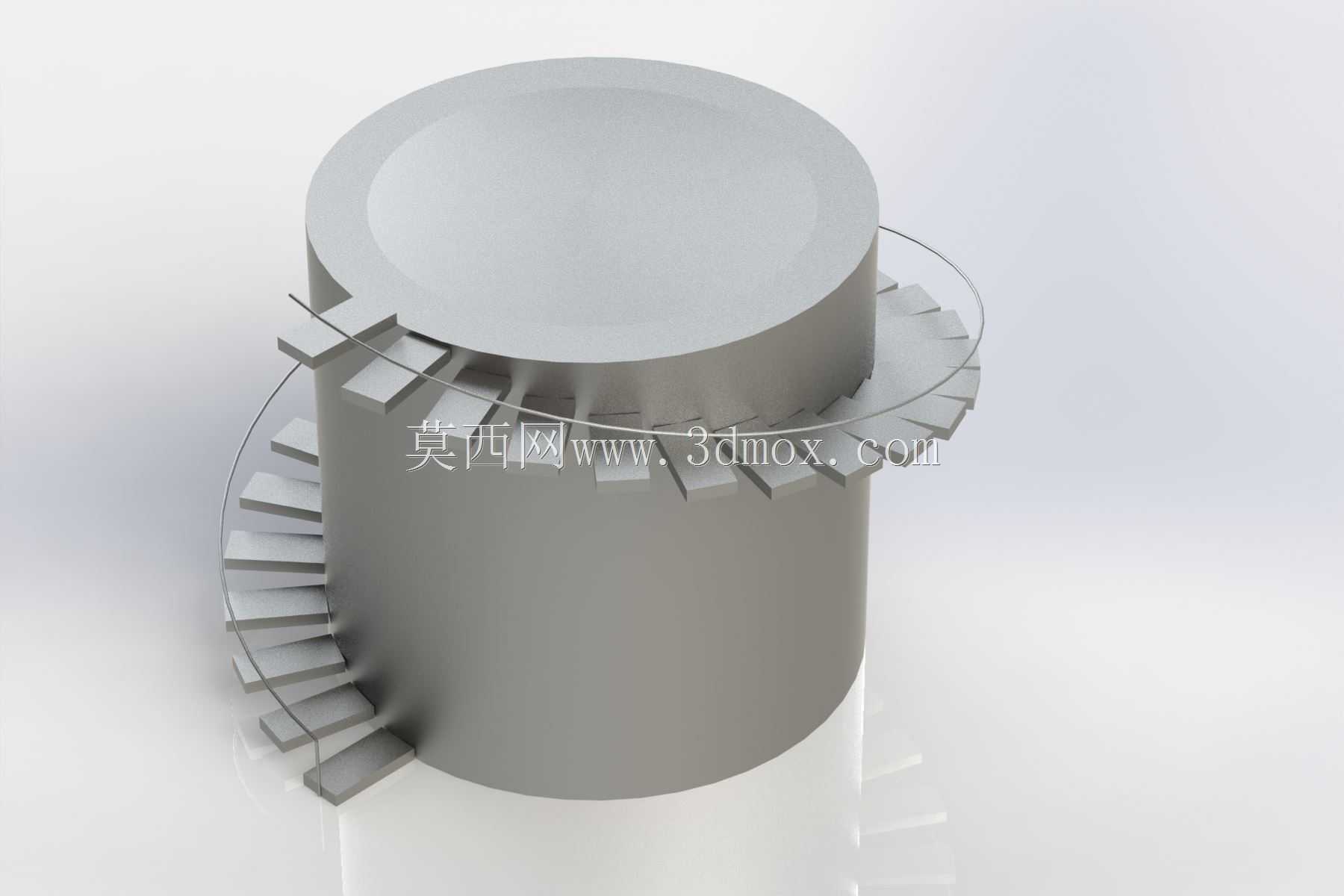

　　最开始构思结构的时候，最先卡的点就是爬梯的布置，常规的直爬梯贴在罐壁外侧，虽然省空间，但人员上下的时候如果携带巡检工具、扭矩扳手这类物件，很容易和罐壁的外接管路、液位计附件磕碰，而且直爬梯的护笼做下来，横向突出尺寸也不小，现场的安装位置旁边就是厂区的低压电缆桥架，留出来的横向净空只有不到四百毫米，直爬梯加护笼的方案直接就被否了。后来翻了之前做过的几个大型储槽的巡检通道结构，想到把爬梯做成螺旋环形贴在罐身上部，刚好罐顶的操作区域只需要人员到达罐顶边缘的阀门组、呼吸阀位置，不需要爬梯从地面一直通到顶，这样爬梯的总高度只有罐体总高的三分之一左右，环形布置的话，每一级踏步都顺着罐壁的圆周方向排布，横向突出的尺寸刚好控制在三百二十毫米，完全避开旁边的电缆桥架净空要求。

　　罐体本身的结构选的是等直径立式圆筒，上下端做平盖封头，为什么不用椭圆封头？当时核算过，这个储槽的工作压力只有常压，存储的是厂区设备用的轻质燃油，平盖结构的加工难度比椭圆封头低很多，现场焊接的时候不需要专门压型封头的设备，普通的卷板加平板下料就能做，而且罐顶平盖刚好可以布置人孔、呼吸阀、液位计接口这些附件，操作面是平的，人员站在上面巡检的时候也比弧面封头稳当。罐体的直径当时是根据现场的占地尺寸定的，安装位置是在厂区油泵房旁边的硬化地面，预留的混凝土基础是一米八见方，所以罐体的外径定在一米六，留出来两侧各一百毫米的安装操作间隙，罐体直段高度做的是一米九，算上顶部爬梯的总高度，刚好比旁边油泵房的窗台低十公分，不会遮挡泵房的采光。

　　爬梯的踏步设计当时改了三版，最开始想的是用花纹钢板直接折成L型踏步焊在罐壁上，后来核算载荷的时候发现，人员单脚踩在踏步边缘的时候，踏步和罐壁连接的角焊缝位置应力集中很明显，要是巡检人员体重偏大，再带个十几斤的工具包，长期用下来焊缝容易开裂。后来改成每一级踏步下面加一个小的三角筋板，筋板一边焊在罐壁上，一边托在踏步底面，而且踏步的宽度顺着圆周方向做了等宽设计，每一级的有效踩踏宽度不小于两百毫米，踏步之间的垂直间距定在两百二十毫米，刚好符合工业梯台的踏步高差要求，人员上下的时候步幅不用刻意调整，和平时走普通楼梯的脚感差不多。爬梯的最上端和罐顶的操作平台做了平齐过渡，罐顶边缘做了一圈一百毫米高的挡脚板，防止人员巡检的时候工具从罐顶滑落。

　　设计的时候还考虑了安装边界的问题，罐体底部的出料口、回油口、排污口的法兰位置，全部定在罐体背对爬梯的一侧，这样管路安装的时候不会和爬梯的结构干涉，现场配管的时候工人不用在爬梯缝隙里拧螺栓，后期维护拆法兰的时候也有足够的操作空间。罐体底部的地脚板做了四块均布的耳式支座，每个支座上开长圆孔，方便现场安装的时候调整罐体的垂直度，毕竟现场的混凝土基础做的时候难免有几毫米的平整度误差，长圆孔的调节量有二十毫米，足够找平用。

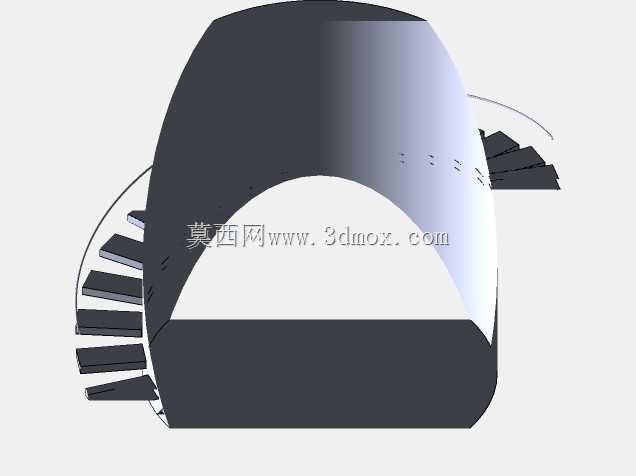

　　当时建模的时候特意把爬梯的每一级踏步的角度都做了阵列约束，顺着罐壁的圆周方向每十五度布置一级，整个环形爬梯绕罐体转了二百七十度，刚好从地面以上一米二的位置起步，转完之后到达罐顶的操作位置，起步点的位置特意对着油泵房的巡检通道方向，人员从泵房出来走两步就能到爬梯起步处，不用绕着罐体走半圈。还有个细节，爬梯的外侧没有做全高的护栏，因为爬梯本身离罐壁的距离很近，人员上下的时候手扶罐壁就能保持稳定，要是加外侧护栏的话，横向突出尺寸又会超，而且现场的空间本来就紧凑，去掉外侧护栏之后，整个爬梯的结构更简洁，后期刷防腐漆的时候也没有太多死角。

　　结构强度核算的时候，罐体的壁厚选的是六毫米的Q235钢板，卷制之后的圆度公差控制在千分之二以内，焊接的时候采用双面间断焊，减少焊接变形，爬梯的踏步用四毫米厚的花纹钢板，筋板用三毫米厚的钢板折成，整个罐体装满燃油之后的总重量算下来不到三吨，四块耳式支座的承载能力完全足够，基础的承压也在硬化地面的允许范围内。另外考虑到燃油存储的静电导出要求，罐体上专门留了一个接地极的接线位置，在爬梯起步侧的罐壁下部，后期现场直接接静电接地带就行，不用再额外在罐壁上开孔焊接接地板。

　　其实做这类工业储油结构，很多时候不是追求结构多复杂，而是要刚好匹配现场的安装空间、使用习惯，每一个尺寸的敲定都是对着现场的实际边界一点点磨出来的，比如爬梯的起始高度为什么定在一米二，就是因为现场那个位置旁边有个三十公分高的电缆沟盖板，人站在盖板上刚好能踩到第一级踏步，要是起始高度做低了，第一级踏步就会被盖板挡住，做高了人员起步的时候抬脚费劲，这些细节都是跑现场量了好几次尺寸才定下来的，建模的时候把这些实际约束都做进去，后期现场安装的时候才不会出现装不上、不好用的问题。
