TO-220封装直插功率晶体管三维结构

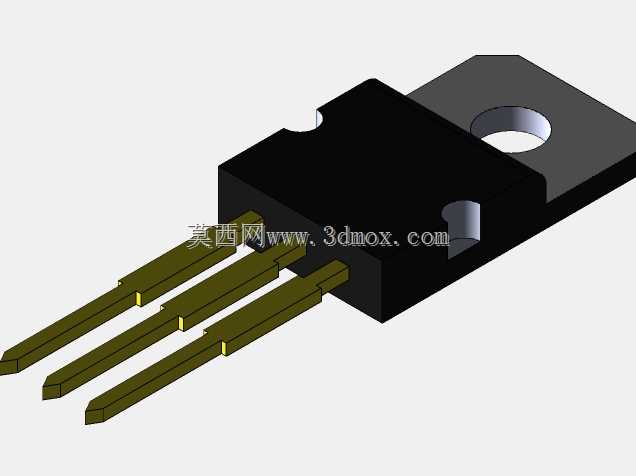

　　这款直插功率晶体管的三维结构还原，完全围绕实际电路装配与散热需求展开设计，首先从安装适配性来看，主体塑封段的长宽尺寸严格匹配TO-220封装的通用安装规范，背部延伸出的金属散热片带有标准圆形安装孔，可直接适配市面常见的M3规格固定螺丝，安装孔中心到塑封本体边缘的距离、到引脚根部的距离都严格遵循行业通用安装边界，不管是固定在铝制散热鳍片上，还是直接插装在PCB板对应焊盘孔位，都不会出现干涉问题。三个引脚的长度、引脚间距、引脚截面尺寸都完全匹配标准PCB焊盘设计，引脚末端做了轻微的倒角处理，既方便插装时顺利穿过焊盘孔，也能在波峰焊或者手工焊接时让焊锡更好地浸润引脚表面，减少虚焊风险。

　　从实际应用场景来看，这类封装的功率晶体管常出现在开关电源、电机驱动板、线性稳压电路、功率放大回路中，不同应用场景下对器件的安装空间、散热路径要求有细微差别，建模时特意保留了塑封本体与金属散热片之间的装配间隙细节，还原了实际生产中散热片与芯片衬底直接贴合的结构特征，结构工程师在做整机布局时，可以直接调用这个模型核对散热片与周边电容、电阻、接线端子的安全距离，避免出现安规距离不足的问题。

　　设计思路上完全遵循实物的分层结构：最内层的半导体芯片衬底贴合在金属散热片上，外层用黑色环氧塑封料包裹固定三个引出引脚，金属散热片伸出塑封段的部分既是散热接触面也是安装固定位，三个引脚从塑封段平行引出，引脚之间的间距统一，不会出现插装时引脚错位顶到PCB焊盘边缘的问题。建模时特意还原了塑封本体侧面的注塑缺口特征，这个细节是实际注塑生产时的浇口残留位置，虽然不影响装配，但在做整机装配干涉检查时，这个小特征能避免模型与周边塑胶卡扣、绝缘挡片出现隐性干涉，很多简化模型会忽略这个细节，导致实际装配时出现零件顶死的问题。

　　从功能特性对应的结构设计来看，金属散热片的厚度、表面平整度都做了还原，实际使用中这个面需要涂抹导热硅脂后贴合在散热器表面，模型里散热片的平面度公差参考实际器件的出厂标准，结构工程师在做散热仿真时，可以直接提取这个面作为热传导接触面，不需要额外修正模型面型。三个引脚的折弯角度预留了实际生产中的成型公差范围，引脚伸出塑封段的根部做了应力释放的圆弧过渡，避免插装时引脚受力断裂，这个细节在很多简化模型里被做成直角，会导致结构强度校核时出现应力计算偏差。

　　在整机设备的布局设计中，这类功率器件通常需要和输入输出电容、续流二极管保持一定的爬电距离，模型的整体外轮廓尺寸完全对标量产器件的最大实体尺寸，工程师在做PCB布局和结构壳体设计时，直接用这个模型做空间校核，就能准确预留出器件的安装空间、焊接操作空间、后期维修更换的操作空间，不需要额外预留冗余量。比如在做开关电源的壳体设计时，可以直接核对晶体管顶部到壳体内壁的距离，确认是否需要在壳体对应位置开散热通风槽，也能核对散热片安装后与周边功率器件的绝缘距离，避免出现高压击穿的风险。

　　另外建模时还原了引脚表面的镀锡层质感对应的结构特征，引脚的截面是矩形，边缘没有做过度的圆角处理，和实际冲压成型的引脚结构一致，在做焊盘设计时，可以直接参考引脚截面尺寸调整焊盘的长宽，保证焊接时的焊锡量合适，不会出现连焊或者虚焊的问题。金属散热片上的安装孔做了沉头细节吗？不，实际TO-220的安装孔是直孔，模型里准确还原了直孔结构，孔壁的厚度也和实际冲压散热片的厚度一致，在做螺丝固定的强度校核时，可以直接提取孔位的壁厚数据计算锁紧力的承受范围，避免螺丝锁附时压裂散热片或者塑封本体。
