133mm圆形针片式被动散热结构设计

　　在工业照明、大功率COB光源配套的散热选型场景里，被动式针片散热结构一直是无噪音、高可靠性需求场景的首选方案，这款直径133mm的圆形针片散热器，就是针对50-65W功率段的发热器件定向开发的结构件。从实际落地的应用场景来看，这类散热件大多适配正装COBLED光源、小型功率模块的被动散热需求，常见于密闭式工业投光灯、低噪音医疗设备光源模组、对电磁干扰有严格要求的通讯设备局部散热工位，因为没有主动风扇的转动部件，不存在积灰、轴承磨损、振动带来的寿命衰减问题，在长期免维护的户外照明、洁净车间设备里的适配性远高于主动散热方案。

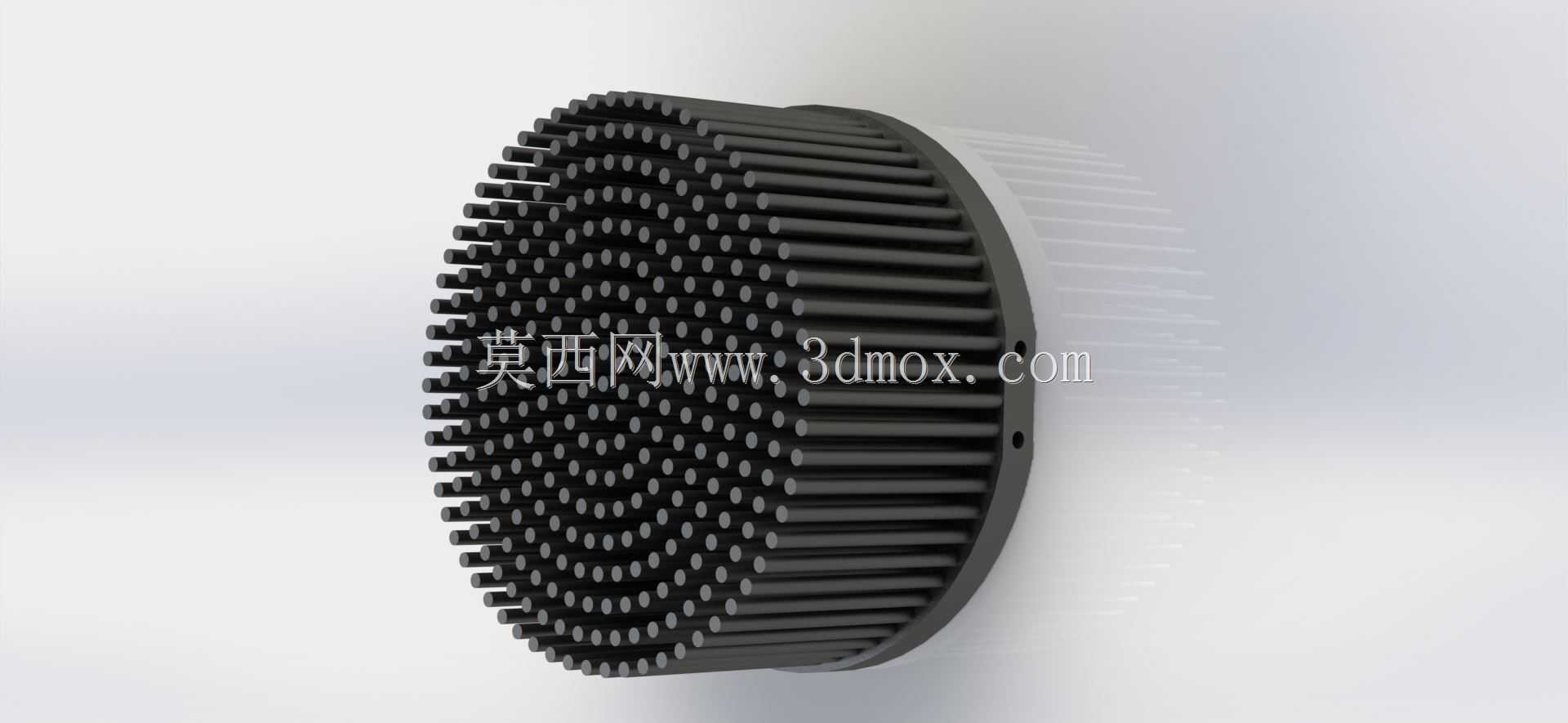

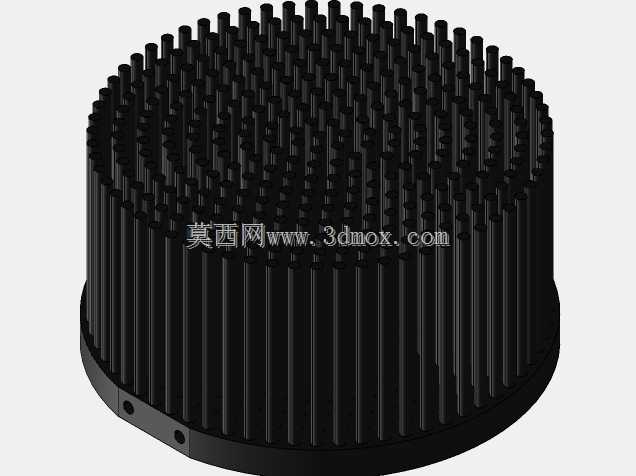

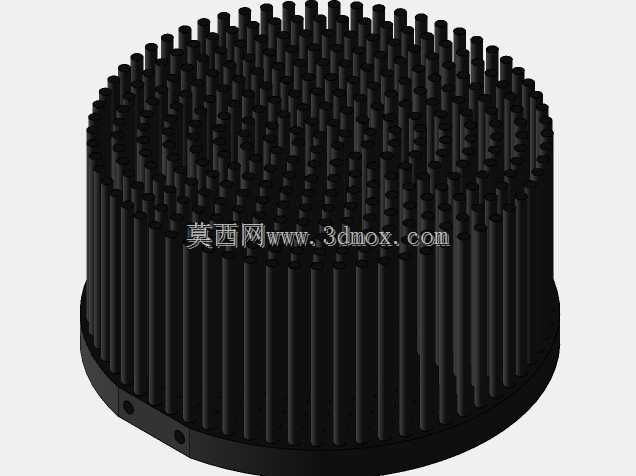

　　从结构设计思路来看，这款散热器采用针柱式鳍片阵列而非传统的平行片状鳍片，核心考量是多方向的空气对流效率——平行鳍片只能沿鳍片延伸方向形成风道，而圆形排布的针柱结构可以让热空气从任意径向方向向外散溢，不受安装方向的限制，不管是水平正装、垂直吊装还是侧装，都不会因为风道方向被重力干扰导致散热效率大幅下降。针柱的排布采用同心圆错列布局，每一圈的针柱都和内外圈的针柱形成错位，避免热流在相邻针柱之间形成滞留层，同时针柱的根部做了R角过渡，既减少压铸或者冷锻成型时的应力集中，也能增大发热面到针柱的导热接触面积，降低接触热阻。

　　尺寸边界上，这款散热器整体外径控制在133mm，厚度方向的尺寸适配常规50-65W发热件的散热体积需求，安装位预留了对称的固定孔位，孔位的位置避开了针柱阵列的核心导热区，不会因为打孔破坏整体的导热路径，安装面的平面度控制在常规散热件的公差范围内，配合导热硅脂或者导热垫片使用时，可以和发热器件的基面形成充分接触，减少界面热阻。针柱的高度经过热仿真迭代，在保证整体散热面积满足65W热功耗散热需求的前提下，没有过度增加针柱高度带来的材料浪费，同时针柱的直径做了优化，既保证压铸或者冷锻时的成型良品率，也避免针柱过细导致运输、安装过程中出现弯折变形的问题。

　　从功能特性来看，全被动的散热结构不需要外接供电，完全依靠热辐射+自然对流完成热量交换，工作过程中没有任何噪音，也不会产生电磁干扰，适合对噪音、EMC有严格要求的应用场景。圆形的整体外形可以和同直径的透镜、反光杯直接配套，不需要额外做结构转接，在LED照明模组的装配里可以大幅减少配套结构件的数量，降低整体装配成本。针柱的表面没有做额外的涂层处理，保留金属基材本身的高辐射系数，同时避免涂层带来的附加热阻，基材一般选用导热性能优异的铝合金，兼顾轻量化和导热效率，整体重量控制在合理范围内，不会给安装支架带来过大的负载压力。

　　在实际选型匹配时，需要注意这款散热器的热阻参数对应50-65W的发热功耗，当环境温度超过40℃时，需要适当降额使用，或者配套更高导热系数的界面材料来补偿散热效率。安装时需要保证发热器件的中心和散热器的中心对齐，让热量可以均匀传导到整个针柱阵列，避免局部热流密度过高导致局部温度超标。固定螺丝的锁紧扭矩需要控制在合理范围，避免过大的压力导致散热器基面变形，影响接触贴合度。这类针片式散热器相比同体积的平行鳍片散热器，在多方向安装的场景下散热效率波动更小，尤其适合安装方向不固定、维护空间有限的设备场景，在结构设计时可以直接复用该模型的安装孔位、外形尺寸参数，快速完成整套模组的结构匹配，减少重复建模和热仿真的工作量。
