两档位小型拨动式电气控制开关

　　这类两档位拨动开关是低压控制回路里极为常见的基础元件，日常在小型家电控制板、测试仪器面板、DIY电子制作、小型机电设备的通断切换场景里随处可见，核心作用是通过拨杆的位置切换，实现单路电路的通断或者两路信号的换向控制，相比按压式开关，它的档位位置清晰，操作时的反馈感明确，不会出现误触发的情况，操作人员可以直接通过拨杆的朝向快速判断当前电路的工作状态，不需要额外增设状态指示灯也能完成状态识别，在很多需要频繁手动切换回路状态的场景里，这种结构的开关可靠性远高于轻触式按键。

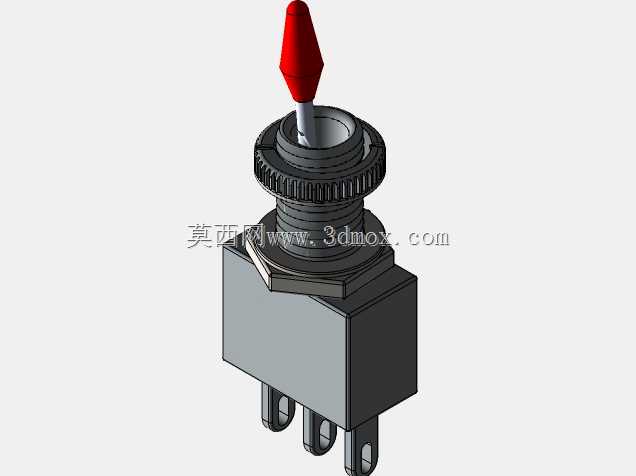

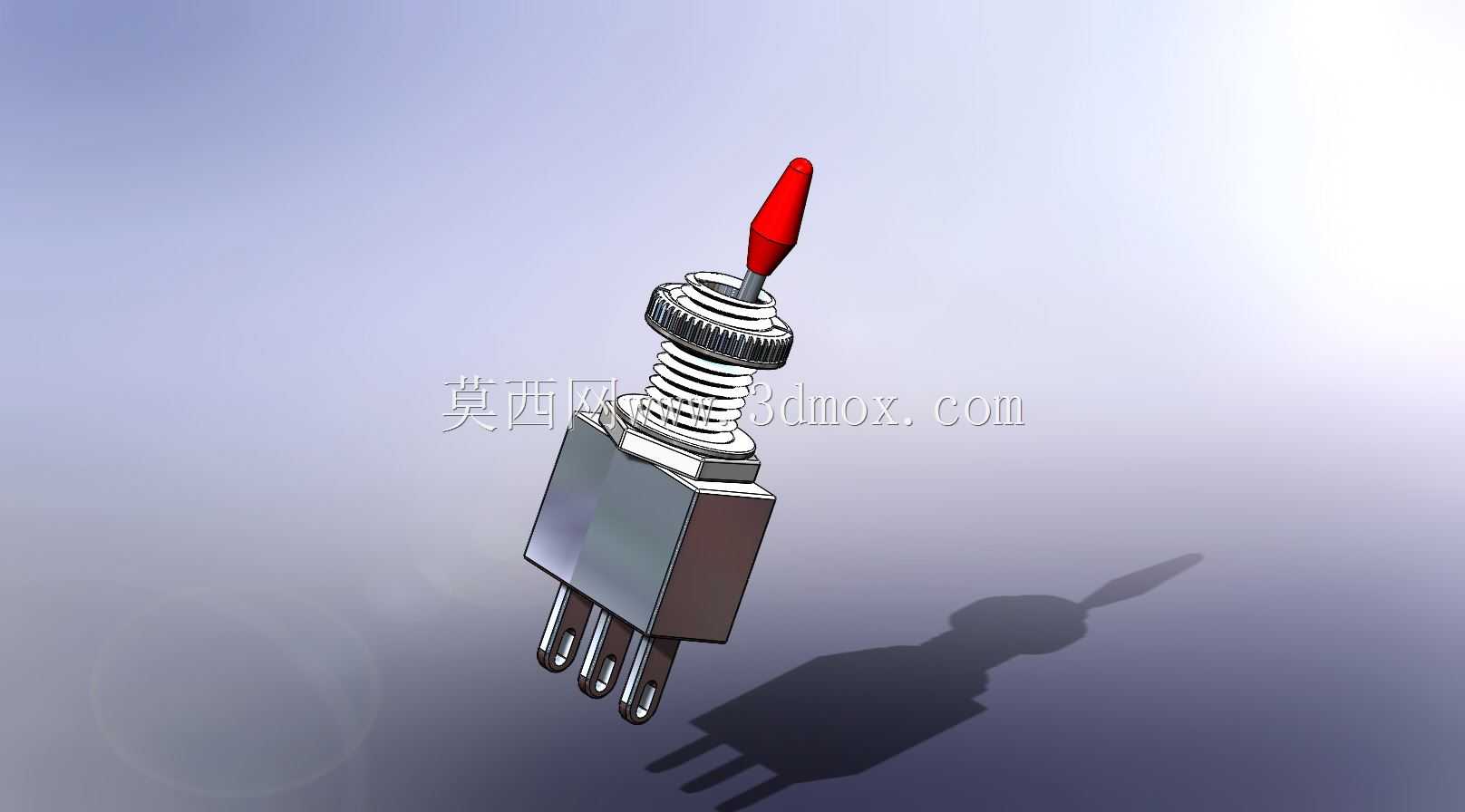

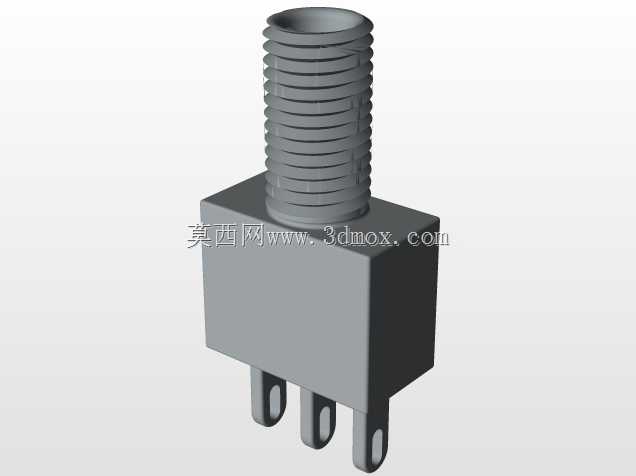

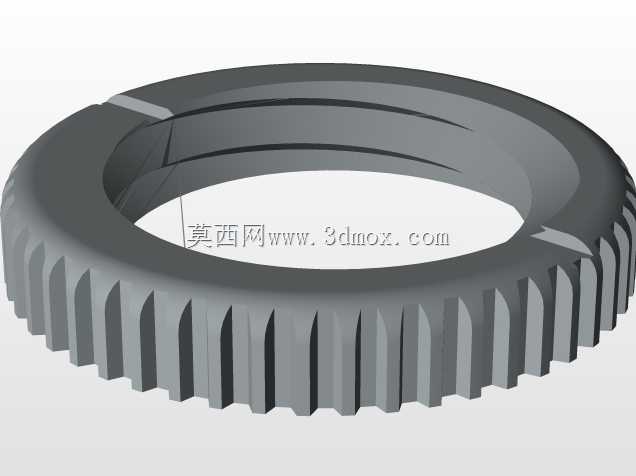

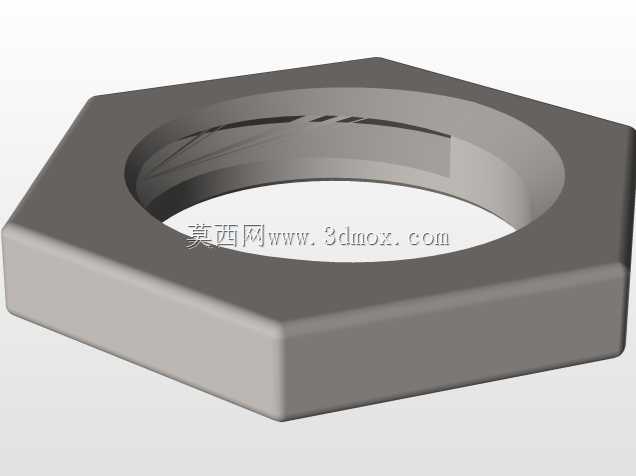

　　从结构设计来看，这款开关采用了标准的螺纹安装结构，主体外壳为方形金属基座，上方带外螺纹的安装柱搭配配套的锁紧螺母，可以直接固定在设备面板的预制开孔上，安装时不需要额外设计复杂的固定卡扣，只需要在面板上开出对应直径的圆孔，将开关从面板正面插入，背面拧上锁紧螺母就能完成牢固固定，安装效率很高，也方便后期维护更换。开关的三个插片式接线端采用直插式设计，适配标准的快接接线端子，接线时不需要焊接，直接将对应线径的端子压接在导线上之后插在接线端上就能完成电气连接，既可以减少装配时的焊接工序，也能避免虚焊带来的接触不良问题，适合批量生产的设备装配场景。

　　拨杆部分采用红色绝缘材质的拨帽，既可以和设备面板上的其他元件形成明显的视觉区分，也能起到绝缘防护作用，避免操作人员操作时接触到带电部件，拨杆和基座之间设置了多圈螺纹状的密封防尘结构，能够阻挡日常使用环境里的灰尘、细小杂物从拨杆的活动缝隙进入开关内部，减少触点积灰带来的接触电阻增大问题，提升开关在普通工业环境、民用环境下的使用寿命。这款开关的外形尺寸控制在36.5×12.3×6.8毫米的范围内，整体体积非常小巧，不会占用过多的面板安装空间，哪怕是在布局非常紧凑的手持测试设备、小型控制盒上也能轻松布置，安装时需要注意预留出拨杆的活动空间，拨杆从垂直位置向两侧拨动时的行程较短，操作力度适中，既不会因为力度太轻容易被误碰切换状态，也不会因为操作力度过大导致长时间操作时的手部疲劳。

　　在实际选型应用时，这类开关通常用于小电流的控制回路，不能直接作为大电流负载的通断元件使用，设计电路时需要搭配继电器或者接触器来完成大功率负载的控制，开关本身只承担控制信号的通断切换功能，这样可以避免大电流通过开关触点导致触点烧蚀，延长元件的使用寿命。建模过程中需要重点还原几个关键结构的尺寸精度：首先是安装螺纹的螺距和外径，必须和标准件的参数保持一致，否则在做虚拟装配时会出现螺纹配合干涉，无法模拟真实的安装效果；其次是三个接线插片的间距和厚度，要匹配常用的快接端子尺寸，确保装配仿真时端子可以顺利插接到接线端上；还有拨杆的摆动角度和行程，要还原真实开关的档位限位结构，拨杆拨动到对应档位后有明确的限位卡点，不会出现松垮晃动的情况。开关的金属基座部分做了倒角处理，避免安装时锋利的边缘划伤操作人员或者导线绝缘层，拨帽的弧形造型贴合手指的操作接触面，操作时的触感更舒适。在做设备整体的结构布局时，这类开关的安装位置通常会布置在操作人员容易触及的面板区域，周边要预留出手指操作的空间，避免和其他旋钮、按键的操作区域重叠，防止操作时误碰到其他控制元件。另外开关的接线端朝向要和设备内部的走线方向匹配，减少导线的弯折，方便内部线束的布置和固定，避免导线在设备内部受到额外的应力导致接线松脱。
