Arduino平台带编码器机器人行走轮结构

　　这款带编码器的行走轮，主要面向小型教育机器人、桌面级移动实验平台、Arduino开源硬件开发项目的行走机构选型需求，在高校创客实验室、青少年机器人竞赛备赛、小型AGV原型验证场景中应用广泛，能够为小型移动载体提供稳定的行走支撑与精准的转速反馈，解决普通行走轮无法实时获取转动参数、闭环控制难度大的痛点。从结构设计逻辑来看，这款轮子采用轮辐式承载结构，外圈采用高摩擦系数的黑色橡胶材质轮缘，直接接触行走地面，能够在木质桌面、PVC地坪、普通水泥试验台等常见测试表面提供足够的抓地力，避免行走过程中出现打滑丢步的问题，轮缘与内圈轮毂采用包胶式结合结构，无需额外粘接即可保证橡胶层与塑料轮毂的连接强度，长期运行不会出现轮缘脱层移位的情况。

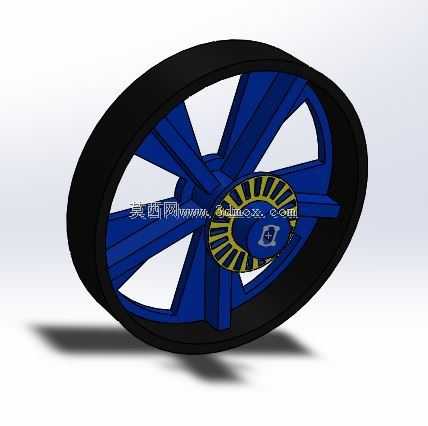

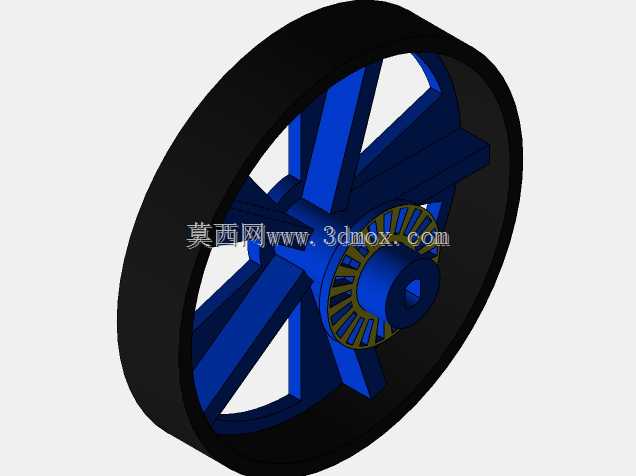

　　轮毂主体采用辐条式镂空设计，六根对称分布的加强辐条连接中心安装轴位与外圈轮辋，在保证整体结构强度的前提下尽可能降低轮体自身重量，减少行走驱动时的电机负载，同时镂空结构也能降低轮体转动惯量，让启停响应速度更快，适配小型直流减速电机的输出扭矩范围。轮体中心集成的增量式编码器结构，采用光栅码盘与对射式检测模块配合的方案，码盘随轮轴同步转动，检测模块固定在轮毂侧的安装位上，能够实时输出轮体转动的脉冲信号，配合Arduino控制板的计数功能即可换算出轮子的实时转速、转动角度、行走距离，为移动机器人的闭环速度控制、里程计定位、走直线校准提供核心的反馈数据，无需额外单独采购编码器进行装配，减少了整机装配时的零件数量与调试工作量。

　　从安装边界尺寸来看，这款轮子的中心安装孔适配常用的小型直流减速电机输出轴径，轮毂侧的编码器模块预留了标准的接线引脚位，安装时只需将轮体中心孔对准电机输出轴，拧紧轴端顶丝即可完成轮体与电机的固定，编码器的接线可直接连接到Arduino控制板的中断引脚，无需额外设计转接支架。轮体的宽度经过优化，在保证足够接地面积的前提下不会占用过多的车体侧面空间，轮缘的圆角过渡设计能够在经过小幅度地面起伏、接缝位置时减少冲击，避免轮体被卡滞。

　　在实际项目应用中，这款轮子通常成对安装在小型移动小车的两侧驱动位，配合万向从动轮构成三轮或四轮移动平台，通过两侧轮子的转速差实现转向、原地旋转等动作，编码器反馈的转速数据可以让控制系统实时调整两侧电机的输出功率，即使在两侧地面摩擦系数存在差异的情况下，也能保证小车按照预设的轨迹行走，减少走偏、转速不一致的问题。设计过程中针对创客群体的装配习惯做了多处优化，比如轮体所有安装位都做了倒角导向，装配时无需额外修配即可顺利套入电机轴，编码器模块的引脚定义采用开源项目通用的线序定义，无需查阅复杂手册即可完成接线，辐条的结构强度经过反复验证，即使从桌面高度意外跌落也不会出现辐条断裂、轮体变形的问题，能够满足日常实验、竞赛调试过程中的使用强度要求。轮体的橡胶轮缘厚度经过测算，既能够提供足够的缓冲减震效果，减少地面震动传递到电机和车体上，也不会因为轮缘过软导致转动时出现径向跳动，保证编码器检测的精度不受轮体形变影响。轮毂上的编码器安装位采用定位槽设计，装配时检测模块可以直接卡入定位槽，无需反复调整对准码盘的位置，降低了装配调试的难度，即使是没有太多机械装配经验的初学者也能顺利完成组装。
