德国FANAL低压交流接触器结构模型

　　这款接触器的三维结构还原，完全参照工业现场实际使用的德国FANAL系列低压接触器实物测绘建模，所有结构细节都对应真实器件的装配逻辑，没有做艺术化简化处理，能直接用于电气柜装配干涉校验、工控系统布局仿真等实际工程场景。在工业配电与自控系统里，这类器件主要承担小功率负载的通断控制任务，常见于机床控制回路、小型生产线信号联锁、照明配电回路、电机启停控制支路等场景，相比大电流等级的真空接触器，它的体积更紧凑，适配安装空间有限的小型电控箱布局，同时自带的辅助触点结构可以直接接入PLC输入回路做状态反馈，不需要额外外挂辅助触点模块，能减少柜内布线的冗余量。

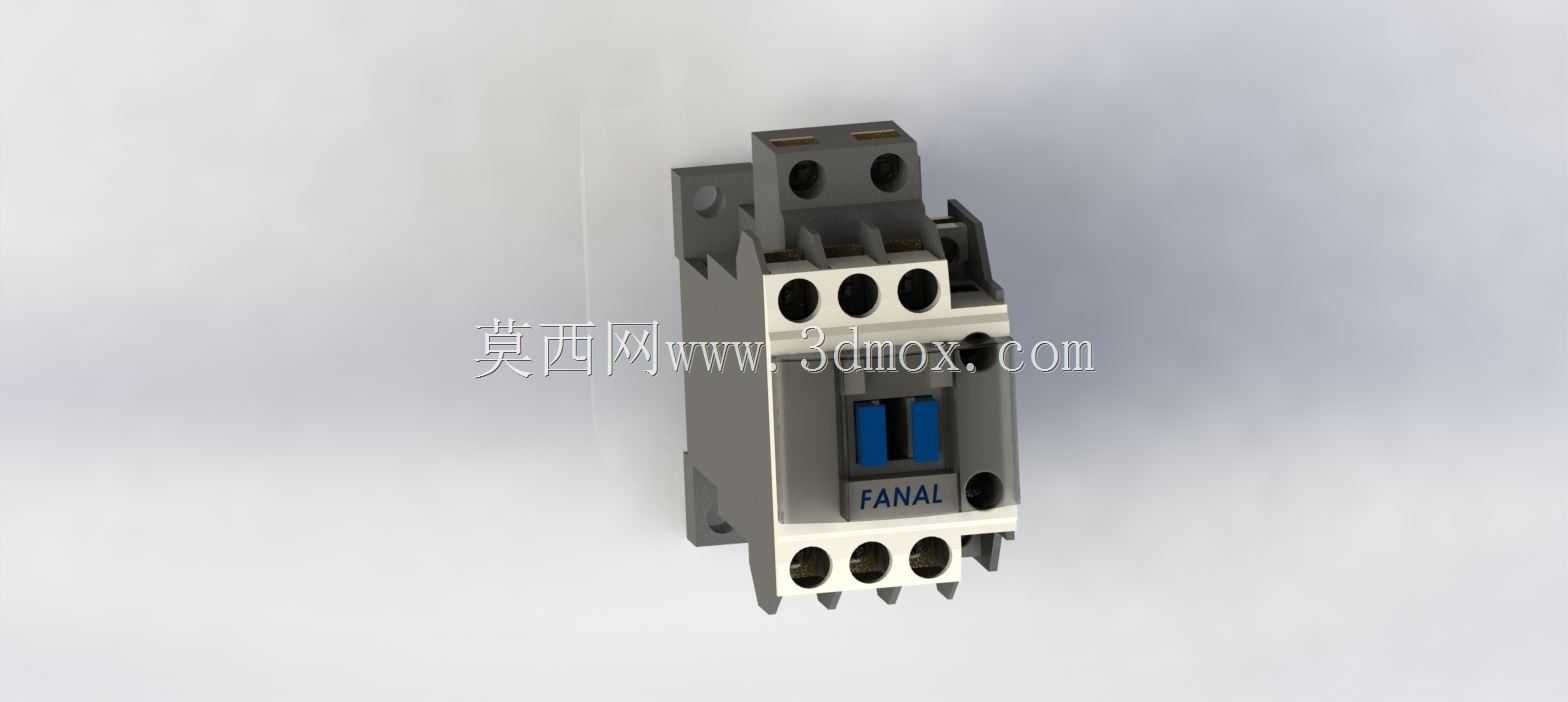

　　从结构设计逻辑来看，模型完整还原了器件的分层装配关系：最上层是主回路进线端子区，三个带螺纹孔的接线位对应三相进线，端子旁的凸起挡边是防触电绝缘结构，能避免接线时螺丝刀误触相邻端子造成短路；中间段是电磁驱动机构的容纳腔，两侧的蓝色部件是灭弧罩的卡扣固定位，对应实物里的耐弧塑料灭弧室，分断小电流时能快速冷却电弧，避免触点烧蚀；下层是主回路出线端子与辅助触点集成区，四个接线位里包含三主一辅的触点输出，端子下方的插针式结构是导轨安装的卡扣锁止件，对应标准DIN35mm电气安装导轨的卡装尺寸。

　　关于安装边界的尺寸还原，建模时严格对照实物的安装公差做了匹配：器件整体宽度对应45mm标准模数，能和同模数的断路器、继电器并排安装在导轨上不会出现间隙过大或挤装的问题；背部导轨卡槽的深度、卡扣的弹性行程都做了1:1还原，在做三维装配仿真时，可以直接模拟卡装到导轨上的干涉情况，不需要额外调整安装位；接线端子的螺纹孔深度、接线空间的预留尺寸也和实物一致，能验证不同线径的冷压端子接入后，端子盖是否能正常闭合，不会出现线鼻过高顶起端盖的问题。从功能特性的结构体现来看，模型里还原了正面的FANAL标识位对应的状态指示窗结构，实物里这个位置会随触点吸合弹出红色指示块，建模时保留了这个窗口的装配间隙，能用于演示接触器吸合、释放的状态动作；两侧的安装固定孔也做了准确还原，除了导轨安装外，这款接触器也支持螺丝直接固定在安装板上，两个沉头孔的孔距、沉头深度都对应M4螺丝的安装尺寸，在做固定式电控箱布局时，可以直接调用这个模型做孔位定位，不用再重新测绘孔距。

　　另外模型也还原了器件外壳的拔模斜度、接缝位置的卡扣结构，这些细节在做产品外观渲染、电气柜可视化展示时，能让整体效果更贴近真实装配状态，不会出现模型过于“玩具化”的失真问题；主触点区域的铜件结构、电磁线圈的绕组分隔槽也做了细节还原，对于需要做接触器拆解教学、内部结构演示的场景，这个模型可以直接拆分部件做爆炸视图，不需要再补建内部结构。在实际选型建模工作中，这类进口低压电器的三维模型往往很难找到精准的安装尺寸，很多通用模型会忽略端子接线空间、导轨卡扣的实际行程，导致装配仿真时出现“能装上但接不了线”的问题，这个模型在测绘时特意核对了实物的安装净空要求：器件上方需要预留至少30mm的接线空间，下方预留20mm的出线弯曲空间，左右两侧各留10mm的散热间隙，这些边界尺寸都通过模型的整体比例准确体现，在做电控柜布局时直接调用就能校验空间是否充足，不用再反复核对样本参数。
