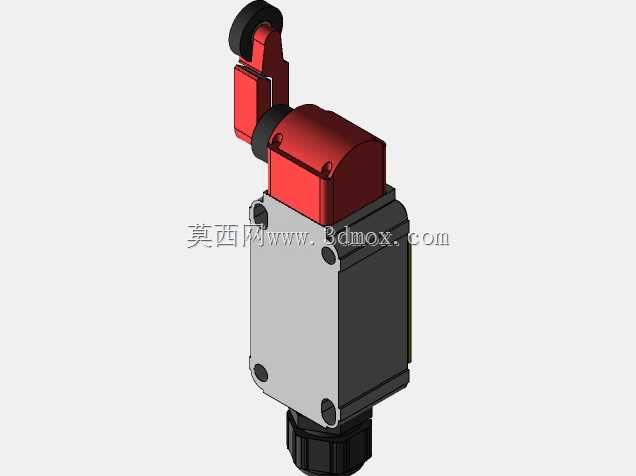

LXP1型行程检测传感装置三维结构

　　在工业自动化生产线的工位限位、设备运动部件的行程位置检测场景里，这类摆臂式位置传感装置是应用频次极高的检测元件，它不需要额外的复杂安装支架，依靠本体上的两个安装孔就能直接固定在设备机架的预设点位上，摆臂的触发角度可以根据实际的触发行程做小范围调整，能适配不同运动速度的移动部件触发需求，不会因为触发力度过大损坏内部的微动结构。从结构设计逻辑来看，这款传感装置的外壳采用上下分舱设计，上部的红色舱体用来容纳触发摆臂的复位弹簧与传动顶杆，下部的灰色舱体则封装内部的触点模组与接线腔体，摆臂端部的黑色滚轮采用耐磨工程塑料材质，在被运动部件反复触碰摩擦的过程中，不会刮伤设备运动件的表面，同时滚轮自身的转动结构能把滑动摩擦转化为滚动摩擦，大幅降低长期使用的磨损量，延长元件的实际使用寿命。

　　安装边界方面，本体的安装孔距符合通用工控元件的安装尺寸规范，接线端位于本体底部，采用螺纹锁紧的防水接头结构，线缆接入后可以通过旋紧接头实现线缆的固定与进线端的密封，能适配车间内有少量切削液飞溅、粉尘较多的工况环境，不需要额外加装防护外壳就能直接使用。在实际设备选型过程中，这类传感装置常被用在机床的行程限位、自动化输送线的工件到位检测、工装夹具的夹紧位置确认等环节，它的触发响应速度快，触点的通断行程差控制在极小范围内，不会因为设备的小幅振动产生误触发信号。

　　建模过程中对内部的传动间隙做了还原，摆臂的转动角度范围与实际产品一致，外壳的分型面、安装孔的倒角、接线端的螺纹细节都做了精准复刻，结构工程师在做设备整体装配的时候，可以直接调用这个模型完成布局，不需要再额外核对安装尺寸，能有效减少选型阶段的尺寸核对工作量，也能提前预判摆臂触发时的运动干涉问题，避免实际装配时出现传感装置被运动部件撞坏的情况。从功能特性上来说，这款传感装置的触点采用常开常闭双组输出结构，可以同时接入设备的位置信号回路与安全联锁回路，当摆臂被触发到预设角度时，两组触点同时动作，既能给控制系统传递到位信号，也能直接切断运动部件的动力回路，实现硬联锁保护，比单纯依靠软件信号判断的安全等级更高。

　　外壳的边角都做了圆弧过渡处理，没有尖锐的棱角，在设备安装调试过程中不会划伤操作人员的手部，上部红色的端盖采用卡扣加螺丝的双重固定方式，日常维护更换触点模组的时候不需要把整个装置从机架上拆下来，只需要拧开端盖的固定螺丝就能完成内部元件的更换，维护效率更高。摆臂的初始角度可以通过端部的锁紧螺丝调整，现场安装的时候可以根据运动部件的实际运动轨迹，把摆臂调整到最合适的触发位置，不需要额外加工调整垫片，适配性更强。
