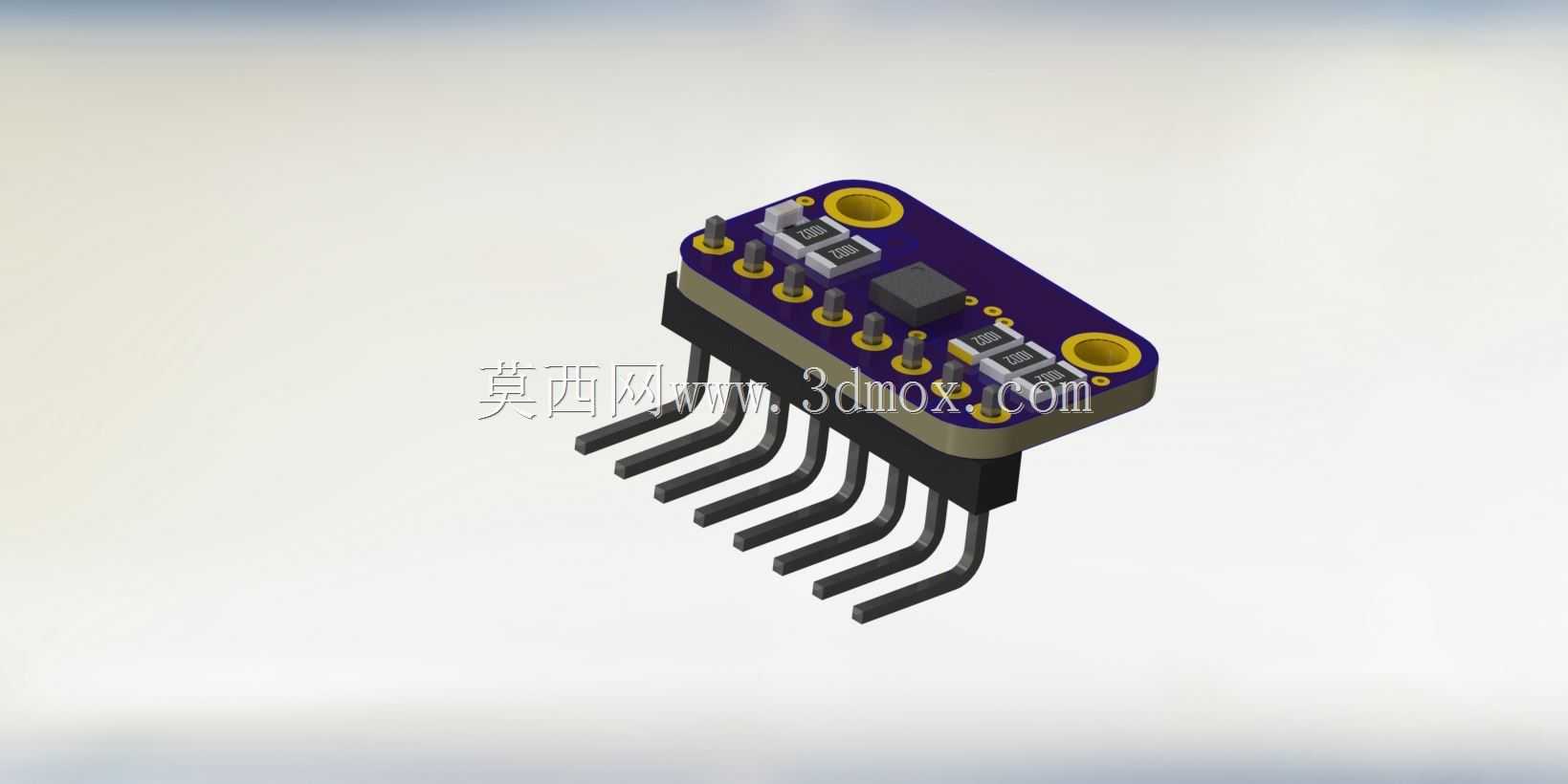

MCP9808高精度I2C数字温度传感模块结构

　　这款温度传感模块的三维结构还原，完全围绕嵌入式测温场景的实际装机需求展开，日常做工业控制柜多点测温、小型实验设备温度采集、消费电子温控逻辑开发时，经常会用到这类高精度数字测温器件，相比传统模拟输出的热敏电阻、热电偶，这类集成I2C接口的数字传感器不需要额外搭建信号调理电路，也不用做复杂的校准换算，能直接通过总线输出校准后的温度数值，大幅降低硬件开发的调试周期。

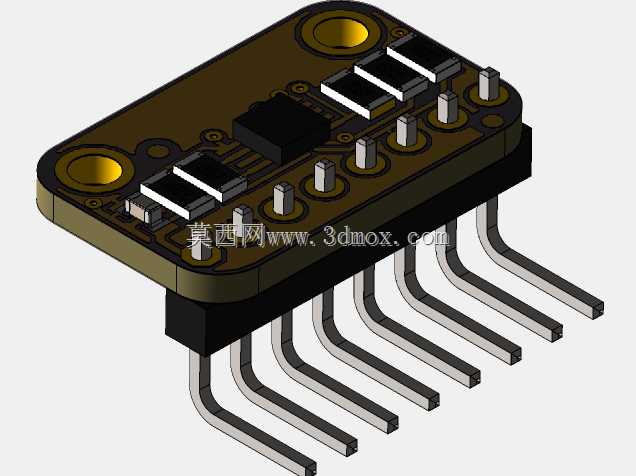

　　从结构设计逻辑来看，整个模块没有采用通孔封装的传感器裸片，而是将MCP9808芯片直接焊接在小型转接PCB上，板载集成了3个地址引脚的下拉电阻，不需要用户额外外接地址配置元件，单条I2C总线上最多可以挂载8个同型号模块，不会出现地址冲突，非常适合多测点分布式测温的场景，比如小型恒温箱的多点温度校验、电池组的分点温度监测这类需要密集布点的项目，能大幅减少总线布线的复杂度。PCB板两端设计了金属化安装孔，孔径匹配常用的M2螺丝规格，安装时可以直接通过铜柱固定在设备内壁或者PCB支架上，不需要额外设计定制固定结构，引脚采用弯排针引出设计，排针间距为标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过弯脚贴合在被测物体表面，减少传感器与被测面的空气间隙，提升温度响应速度，排针的引出长度经过优化，焊接后不会超出PCB板底部的安装平面，固定时不会出现排针顶到安装面导致模块翘起的问题。

　　功能参数层面，这款传感器的测温范围覆盖-40℃到125℃，在常规工业场景常用的-20℃到100℃区间内，最大测温误差不超过0.5℃，典型精度可达±0.25℃，温度分辨率达到0.0625℃，完全能满足绝大多数工业测温、实验设备温控的精度要求，供电电压范围覆盖2.7V到5.5V，能直接兼容3.3V和5V的单片机逻辑电平，不需要额外加电平转换电路，典型工作电流仅200μA，低功耗特性也适合电池供电的便携测温设备使用。

　　做三维结构建模时，需要重点关注几个安装边界尺寸：首先是PCB板的整体长宽尺寸，要保证安装孔的中心距与实物一致，避免装机时出现孔位对不上的问题；其次是排针的弯折角度与伸出长度，弯排针的弯折半径要符合实际加工工艺，不能出现直角弯折导致的结构干涉；板上的芯片、电阻、电容等元器件的高度要准确还原，避免模块安装时和周边结构件发生碰撞；两端安装孔的金属化环厚度也要做准确还原，保证螺丝固定时的结构间隙符合装配要求。另外板上的丝印标识在建模时也做了对应还原，方便使用者在装配调试时快速识别引脚定义，减少接线错误的概率。

　　实际项目选型时，这款模块相比常见的DS18B20传感器，精度更高、地址配置更灵活，而且宽电压供电的特性能适配更多不同的主控系统，不管是做Arduino原型开发，还是用CircuitPython做快速项目验证，都能直接配套对应的驱动库使用，不需要从零开始编写通信逻辑，能大幅缩短项目的开发周期。建模过程中所有结构细节都按照实物1:1还原，包括PCB板的基材厚度、焊盘的凸起高度、排针的金属镀层细节，甚至板上的安装孔倒角都做了对应处理，完全能满足结构装配干涉检查、设备外观渲染、教学演示模型等不同场景的使用需求，做设备整体装配仿真时，可以直接将这个模型导入装配体，验证安装位置是否合理、布线空间是否充足，避免实际打样后出现结构干涉的问题。
