10mm规格十字槽沉头紧固螺钉设计

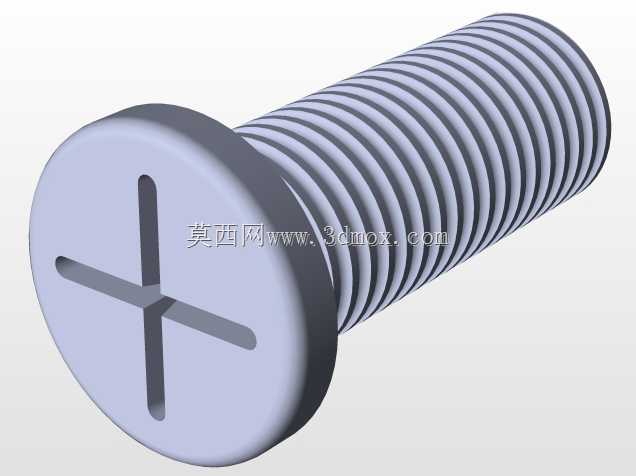

　　在各类电子电气设备、小型机电产品的结构装配环节，十字槽沉头螺钉是应用频次极高的紧固连接件，尤其在电源变压器这类需要规整装配面、避免紧固件突出干涉内部布线与外壳安装的场景中，这类螺钉的选型与设计直接影响整机装配的可靠性与外观平整度。这款10mm公称长度的十字螺钉，采用0.5mm螺距的细牙螺纹设计，螺纹段沿杆身完整排布10圈有效啮合牙型，能够在厚度较薄的变压器安装支架、绝缘固定座上实现稳定的螺纹咬合，既不会因为螺距过大导致拧入时对塑料或薄金属基材造成胀裂损伤，也能保证足够的螺纹啮合圈数来承受设备运输、运行过程中产生的振动载荷，避免长期使用后出现紧固件松脱的问题。

　　从设计思路来看，这款螺钉选用沉头十字槽的头部结构，首先是考虑到电源变压器装配完成后，安装面需要与设备壳体、绝缘隔板完全贴合，沉头结构可以在拧入后让头部完全沉入预制的沉孔内，不会出现突出的棱角刮伤绝缘层、干涉相邻元器件布局的问题；十字槽的槽型设计则兼顾了手动螺丝刀与电动起子的通用装配需求，槽口的深度与宽度经过匹配校核，既能够保证起子头插入后有足够的传动扭矩，不会在拧入过程中出现打滑脱槽的情况，也不会因为槽深过大降低头部的结构强度，避免拧紧时出现头部开裂的失效问题。在实际装配场景中，这类螺钉主要用于变压器铁芯叠片的紧固、线圈骨架与安装底座的连接、外部屏蔽罩与主体结构的固定等工序，0.5mm的细牙螺纹拥有更好的自锁性能，配合常规的弹簧垫圈或者螺纹胶使用，能够在变压器长期运行产生的微幅振动环境下保持稳定的预紧力，不会因为温度循环变化导致螺纹副间隙增大而松脱。

　　从外形尺寸与安装边界来看，这款螺钉的头部直径与沉孔尺寸匹配常规的M2规格细牙螺钉安装标准，沉头角度采用通用的90度设计，能够适配市面上绝大多数标准沉孔钻模加工出的安装孔，不需要单独定制特殊的加工刀具，降低生产环节的工艺成本；10mm的总长度在设计时已经考虑了被连接件的总厚度、沉孔深度以及螺纹拧入深度的冗余量，实际装配时拧入基材的有效螺纹深度能够达到3mm以上，对于变压器常用的0.5-1mm厚度冷轧钢支架、2-3mm厚度的电木绝缘底座来说，这个拧入深度既能够保证足够的拉拔强度，也不会因为螺钉过长穿透安装底座触碰内部线圈造成绝缘击穿风险。

　　螺纹牙型的设计采用标准的普通螺纹牙型角，牙侧的表面粗糙度经过建模时的细节优化，能够在拧入时减少与基材内螺纹或者自攻孔的摩擦阻力，降低装配时的扭矩需求，减少电动起子的负载，提升流水线装配的效率；头部的十字槽对中精度在建模时做了严格的位置度约束，保证起子头插入后能够与螺钉轴线完全重合，避免高速拧入时出现摆偏导致槽口损坏或者螺钉歪斜的问题。在小型电源模块、消费电子适配器、低压控制变压器这类产品的结构设计中，这类小规格细牙十字沉头螺钉是通用性极强的紧固方案，不需要针对特殊安装场景做定制化修改，就能够适配绝大多数内部结构的紧固需求，同时规整的沉头安装面也能让产品内部布局更加整洁，减少不必要的结构避让设计，降低整体结构的设计复杂度。建模过程中对螺纹的收尾部分做了符合实际加工工艺的处理，没有出现建模常见的螺纹收尾突兀、牙型断裂的问题，能够直接用于装配干涉检查、装配工艺模拟的环节，也可以导出为工程图用于指导实际的紧固件采购或者机加工试制，螺纹段的10圈完整牙型每一圈的螺距误差都控制在建模精度允许的范围内，在做运动仿真模拟螺钉拧入过程时，能够真实反映螺纹副的啮合传动过程，不会出现牙型干涉导致仿真报错的问题。
