带螺纹锁紧结构的M2圆头T6微型螺钉

　　做消费类电子结构设计的工程师，多半都遇到过微型紧固件选型的痛点——小尺寸设备内部空间寸土寸金，既要保证连接可靠性，又不能占用过多装配空间，还要兼顾反复拆装后的防松性能，这类带螺纹锁紧补片的M2规格圆头螺钉，就是针对这类场景开发的专用紧固件。

　　从实际应用场景来看，这类螺钉主要用在电源变压器内部绕组固定、小型PCB板载元件锁紧、消费电子内部结构件连接这类对安装空间有严格限制的场合，尤其是需要承受轻微振动、不允许螺钉松脱移位的装配位置，普通无防松结构的微型螺钉在设备长期运行、受温度循环影响后，很容易出现螺纹副咬合失效、螺钉松动脱落的问题，轻则造成元件移位接触不良，重则引发内部短路等可靠性故障，而集成在螺纹段的蓝色锁紧补片，就是为了解决这一问题设计的。

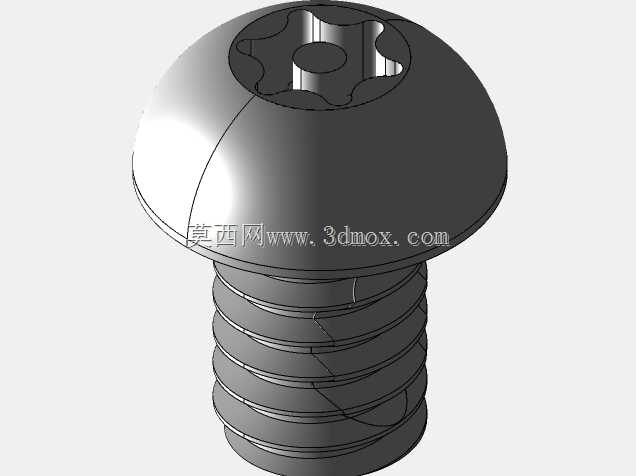

　　从功能特性上看，这款螺钉采用T6梅花驱动槽，相比同尺寸的十字槽、一字槽，梅花槽的驱动接触面积更大，装配时可以承受更大的拧紧力矩而不出现槽口打滑滑牙的问题，对于M2这种小规格螺钉来说，滑牙是装配过程中最高发的失效形式，尤其是自动化装配线上，电批扭矩稍有波动就可能打坏槽口，T6槽型的设计能大幅降低这类装配不良率。圆头的头部设计，相比沉头螺钉不需要在被连接件上加工沉孔，对于厚度不足1mm的薄型连接件来说，沉孔加工很容易造成工件穿透变形，圆头结构只需要加工对应的过孔即可，降低了被连接件的加工难度，同时圆头的头部曲面不会对周边的线材、绝缘片造成割伤，在电子设备内部装配时安全性更高。

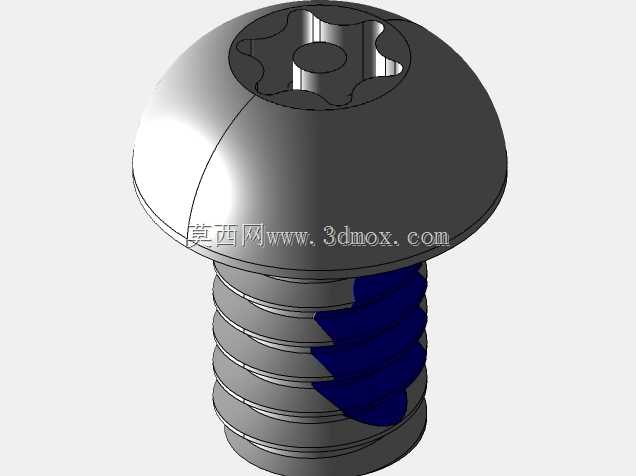

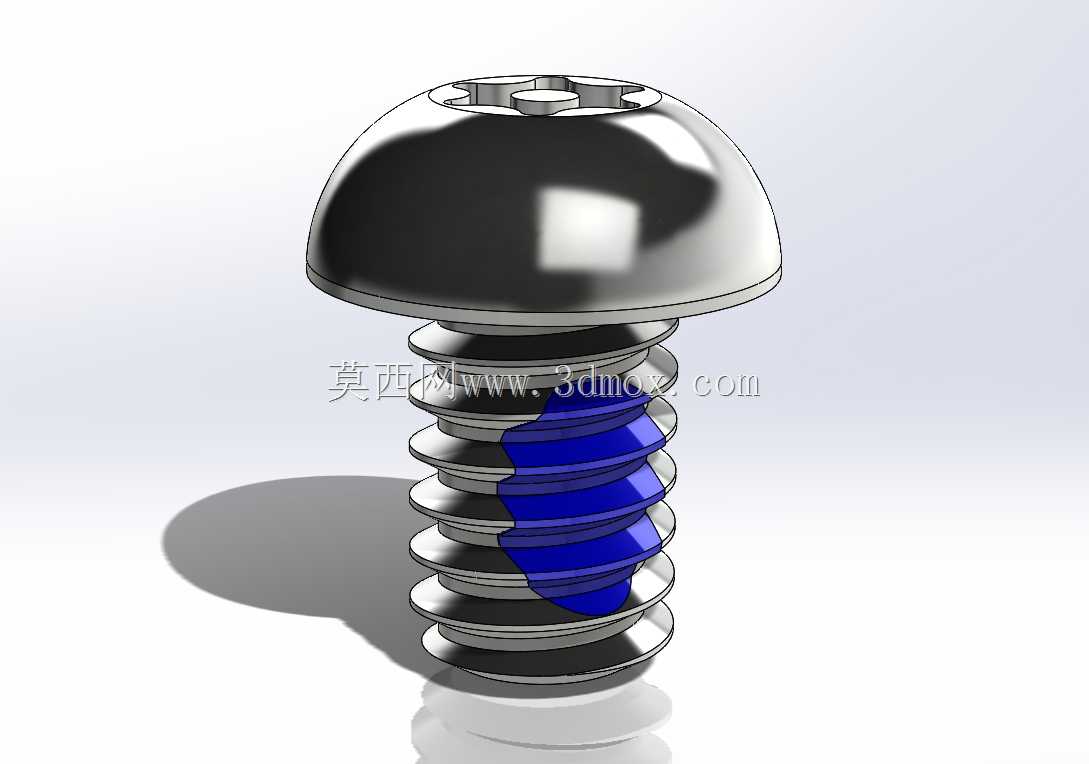

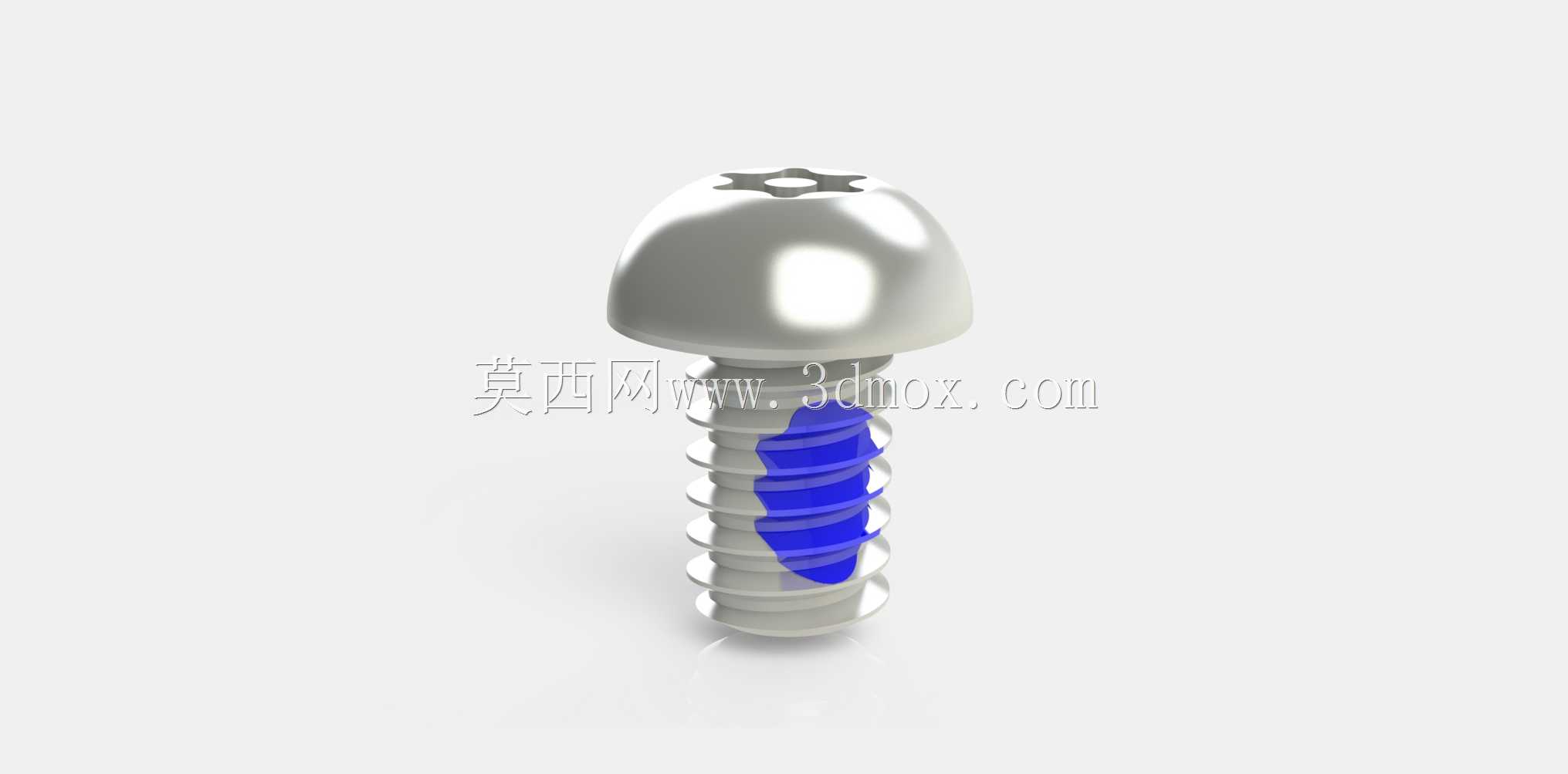

　　设计层面上，这款螺钉的螺纹段集成的尼龙锁紧补片，是在螺纹加工完成后，在指定的螺纹牙间隙内填充耐温尼龙材料，当螺钉拧入内螺纹时，尼龙材料会被螺纹副挤压变形，填充内外螺纹之间的配合间隙，形成足够的径向抱紧力，同时尼龙材料的阻尼特性可以抵消振动带来的螺纹副相对转动趋势，相比点胶防松的工艺，这种集成式锁紧片不需要额外的点胶工序，不会出现胶液溢出污染周边元件的问题，同时可以支持多次反复拆装，防松性能不会出现明显衰减，适合需要售后维护、反复拆装的设备结构。尺寸方面，这款螺钉公称直径2mm，螺杆有效长度3mm，头部直径控制在3.8mm左右，头部高度1.2mm，对应的安装边界只需要在被连接件上加工直径2.2mm的过孔，装配后头部突出被连接件表面的高度仅1.2mm，对于内部堆叠高度紧张的小型电源变压器、便携电子设备来说，这个尺寸可以最大化节省竖向安装空间，不会和周边的元件、壳体产生干涉。

　　实际选型过程中需要注意，这类带锁紧补片的螺钉，对应的内螺纹需要采用标准6H精度的公制螺纹，拧入时不需要额外施加润滑，拧紧力矩控制在0.12N·m到0.15N·m之间即可，过大的拧紧力矩会造成螺纹牙变形，反而破坏锁紧效果，同时因为尼龙材料的耐温范围在-40℃到120℃之间，不适合用在长期工作温度超过100℃的高温装配场景，比如功率器件的直接固定位置，这类场景需要选用全金属锁紧结构的紧固件。在三维建模过程中，这类螺钉的建模需要注意螺纹收尾段的处理，锁紧补片的位置要和螺纹牙型精准贴合，不能出现干涉，装配模拟时要预留出尼龙材料的压缩变形量，避免在干涉检查时出现误报，同时头部的T6槽型尺寸要严格对应ISO 10664标准的梅花槽尺寸，保证和对应批头的配合精度，方便后续生成装配工艺文件、指导自动化装配的电批选型。

　　很多刚入行的结构工程师在微型紧固件选型时，往往只关注螺纹规格和长度，忽略槽型、防松结构、头部形式对装配工艺和可靠性的影响，实际上在小型电子设备、微型变压器这类产品中，紧固件的选型直接决定了产品的长期可靠性，这类集成锁紧结构的微型螺钉，虽然单成本比普通螺钉略高，但省去了点胶、加防松垫圈的工序，整体装配成本反而更低，同时防松的一致性更好，不会出现人工点胶量不稳定造成的防松性能波动。在做整机堆叠设计时，要提前预留出螺钉头部的安装空间，包括电批批头的操作空间，避免出现装配时批头和周边元件干涉的问题，这类M2规格的T6圆头螺钉，批头的外围直径在4mm左右，所以螺钉中心到周边元件的距离至少要预留2.5mm以上的安全间隙，才能保证自动化装配的顺畅。
