车用10A规格插片式熔断器结构设计

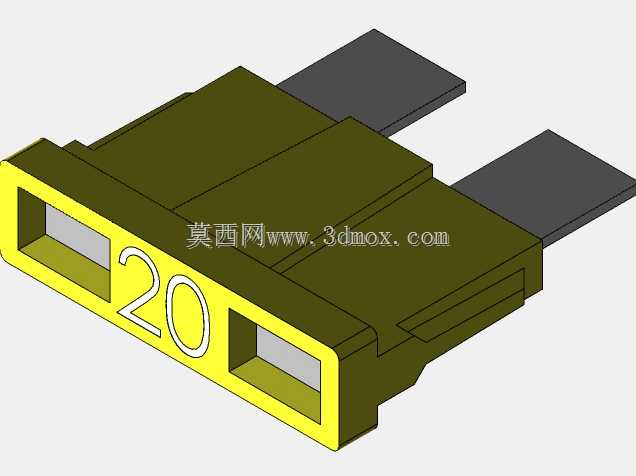

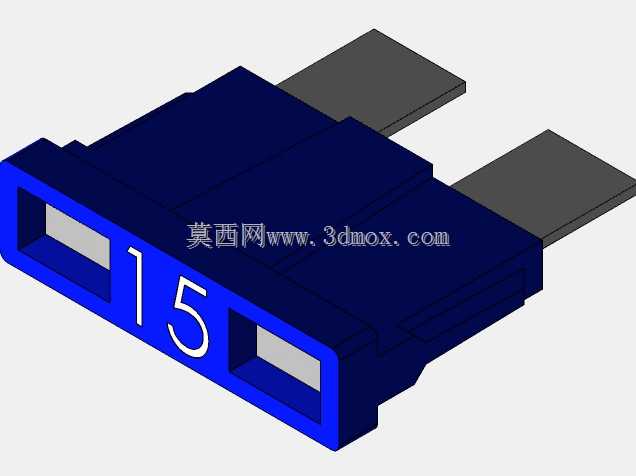

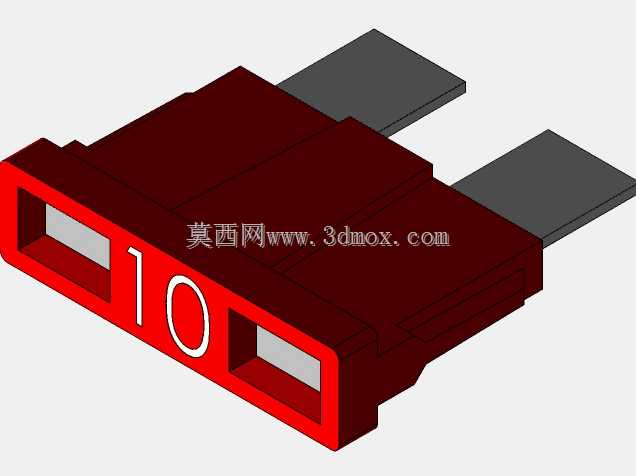

　　从实际装车的适配场景来看，这类插片熔断器普遍安装在车内仪表板后方、发动机舱内的集成保险盒内，对应不同的电流规格匹配不同线径的线束回路，10A的规格属于车载配电里应用频次较高的中低电流档位，适配的线束通常为0.5-0.75平方毫米的铜芯低压导线，匹配的保险座为标准中号插片卡槽，安装时不需要额外的固定结构，直接将两个插脚推入对应卡槽即可完成电气连接，插脚与卡槽的接触电阻控制在毫欧级别，避免大电流通过时接触位置产生异常温升。从结构设计的逻辑来看，整个熔断器的外壳采用耐温阻燃的工程塑料注塑成型，外壳主体为醒目的红色，对应行业通用的10A电流规格色标规则，方便维修人员在密集排布的保险盒内快速识别对应规格，减少排查故障的时间。在整车低压配电系统的设计环节里，插片式熔断器是分支回路过流保护的核心基础元件，这款10A规格的车用熔断器，主要适配乘用车、商用车常规低压用电回路的过载与短路防护需求，覆盖车载影音、灯光控制、辅助电子模块这类额定电流在10A以内的配电分支，在回路电流超出安全阈值时，内部熔丝会在规定时间内快速熔断，切断回路供电，避免线束过热起火、用电模块烧毁的风险，是整车电气安全体系里不可缺失的被动防护部件。

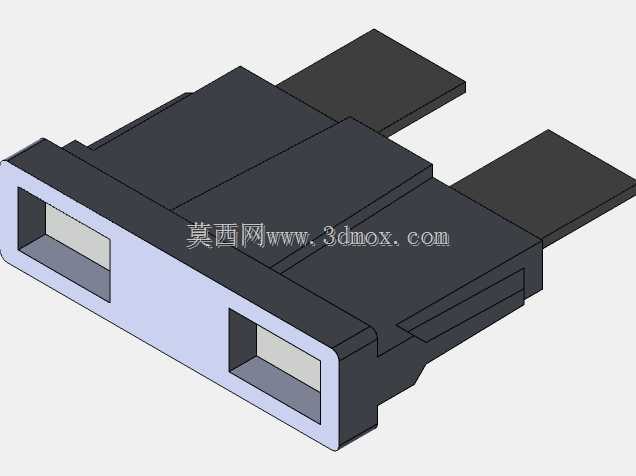

　　外壳正面模压凸起的10A数字标识，即便色标因为长期高温、积尘出现辨识度下降的情况，也能通过数字标识快速确认规格。外壳内部的熔丝采用锌合金材质冲压成型，熔丝的狭窄截面经过精确计算，确保在通过额定10A电流时长期工作无异常温升，当电流达到1.35倍额定值时会在一小时内完成熔断，当出现短路大电流时会在毫秒级时间内快速分断，满足车载电气系统的保护时序要求。两个导电插脚采用镀锡铜材质冲压成型，插脚的厚度、宽度以及中心距完全符合车用插片熔断器的通用尺寸标准，插脚伸出外壳的长度经过匹配设计，既保证插入保险座后有足够的接触深度，避免车辆行驶过程中因为振动出现松脱接触不良的问题，也不会因为插脚过长导致装配时出现与相邻元件干涉的情况。

　　外壳的拼接位置采用超声波焊接工艺密封，能够抵御发动机舱内的潮气、灰尘以及少量油污的侵蚀，防护等级满足车载部件的使用要求，在-40℃到125℃的工作温度区间内，外壳不会出现脆裂、变形的情况，内部熔丝的熔断特性也不会因为环境温度变化出现超出标准范围的偏移。在建模过程中，首先需要确认标准插片熔断器的安装边界尺寸，两个插脚的中心距、插脚宽度厚度、外壳的长宽高尺寸都严格对标通用中号插片保险的尺寸规范，确保模型导入整车配电系统的装配模型时，能够与保险盒的卡槽、周边的保险元件、继电器等部件完全适配，不会出现装配干涉。

　　建模时需要还原外壳的色标标识、数字标识的细节，同时要体现内部熔丝的结构形态，方便后续做保险盒的可视化装配演示、维修培训课件制作时，能够清晰展示熔断器的结构与安装方式。在实际的工程应用中，这类熔断器的选型需要匹配回路的持续工作电流、峰值电流以及线束的载流量，10A规格的熔断器不能随意替换为更大电流的规格，否则会失去对线束和用电设备的保护作用，也不能用更小电流的规格替代，否则会出现正常工作时频繁熔断的问题。模型的结构细节还原，能够帮助结构设计人员在做保险盒布局时，准确预留每个熔断器的安装空间，确认插脚的对接位置，同时也能为维修教学、配件展示提供精准的三维可视化参考，避免因为尺寸偏差导致保险盒设计时出现装配问题。
