车载嵌入式自动视觉显示终端结构

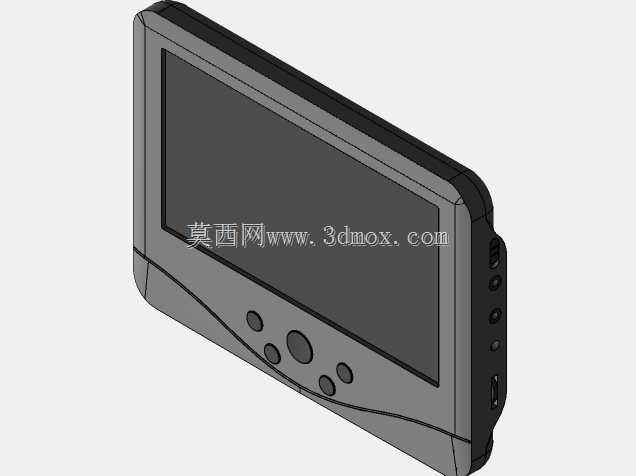

　　这款视觉显示终端的结构设计，最初是围绕车载视觉检测系统的配套需求展开，在商用车辅助驾驶、工程车辆作业监控场景里，这类终端需要承担视觉画面实时回显、检测参数可视化、人工操作交互的核心作用，区别于消费级显示屏，它的结构强度、安装适配性、操作便捷性都要适配工业车载场景的严苛要求。从外形结构来看，整机采用一体化注塑包边的壳体设计，边角做了大弧度圆角过渡，既可以降低车辆行驶振动带来的应力集中，也能避免安装维护过程中尖锐边角造成的磕碰损伤，屏幕区域采用微凹的沉台设计，给表面覆盖的防眩光钢化玻璃预留安装位，同时能在玻璃受外力冲击时分散受力，降低屏幕碎裂风险。

　　正面操控区域的按键布局遵循车载操作的盲操逻辑，圆形功能键沿壳体下沿的曲面弧度排布，中心位置的确认键直径大于周边功能键，驾驶员在视线不离开行驶路线的情况下，仅凭触感就能完成核心操作确认，周边四个小尺寸按键分别对应画面切换、参数调整、功能确认、返回的常用操作，按键行程设计为1.5mm，按压力度控制在3-5N，避免车辆颠簸过程中出现误触发。侧面接口区域做了内凹式的防护设计，电源接口、视频信号接口、数据传输接口全部隐藏在侧边的内凹槽内，接口外侧预留了防水胶圈的安装槽位，适配车载场景下的防尘防泼溅需求，接口排布间距预留了12mm的操作空间，方便带防护套的车载专用插头插拔，不会出现相邻接口干涉的问题。壳体的安装边界设计充分考虑了车载嵌入式安装的需求，整机厚度控制在28mm，背部预留了四个M4的安装螺柱，螺柱位置遵循车载中控安装的通用孔距标准，既可以适配嵌入式的中控面板安装，也可以通过配套支架实现吊装、台面固定的多场景适配，壳体背部设计了阵列式的散热格栅，格栅开孔方向顺着车辆行驶的气流方向，在车辆行进过程中可以借助自然气流带走内部电路板的工作热量，不需要额外加装散热风扇，既降低了整机功耗，也避免了风扇转动带来的粉尘吸入和振动噪音问题。

　　在结构细节设计上，屏幕与前壳的配合采用卡扣加背胶的双重固定方式，卡扣保证装配定位精度，背胶填充配合间隙，同时起到缓冲减振的作用，在车辆持续振动的工况下，不会出现屏幕松动、异响的问题；内部电路板的固定柱全部设计了橡胶减振垫的安装位，减振垫硬度选择邵氏45度的硅胶材质，可以过滤车辆行驶过程中80%以上的高频振动，避免电路板上的贴片元件出现虚焊脱落。这款终端的实际用途覆盖多个车载视觉场景：在工程车辆上可以对接多路摄像头，显示车辆周边盲区的视觉画面，同时叠加视觉检测系统识别到的障碍物距离、作业边界提示信息；在物流运输车辆上可以对接驾驶行为监测系统，实时显示驾驶员疲劳状态、车道偏离预警信息；在特种作业车辆上可以作为视觉检测系统的显示终端，配合工业相机完成作业目标的识别定位，操作人员通过屏幕反馈的视觉信息调整作业参数，配合正面按键完成检测功能的快速切换。

　　设计过程中特意规避了消费类显示屏的薄壁壳体设计，壳体壁厚统一设置为2.5mm，在侧边接口、安装螺柱的受力位置做了局部加厚的加强筋结构，加强筋厚度控制在壁厚的0.6倍，避免注塑过程中出现缩痕影响外观，同时保证壳体的抗冲击性能，在1米高度自由跌落的测试工况下，壳体不会出现开裂，屏幕不会出现碎裂，满足车载设备的抗振抗冲击要求。屏幕的可视角度做了针对性优化，上视角调整为15度，下视角调整为45度，适配驾驶员坐姿下的观看视角，不需要调整屏幕角度就能获得清晰的显示效果，屏幕表面的防眩光处理可以避免阳光直射下的反光问题，在户外强光环境下依然能清晰辨识屏幕显示内容。
