食品厂用MS-150-24V开关电源结构设计

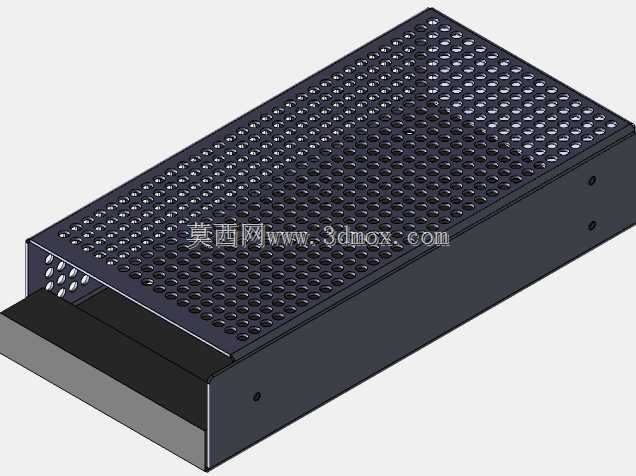

　　这款24V输出的工业供电单元，最初是针对食品加工车间的电控配套需求做的结构设计，在食品生产场景里，这类供电单元需要给流水线的传感模块、小型执行器、现场指示装置提供稳定的直流供电，车间日常有定期冲洗、环境湿度偏高的特点，所以外壳的防护设计在建模阶段就做了优先考量。从结构上看，整体采用长方体封闭式壳体布局，上盖整面排布密集的圆形冲孔，冲孔的孔径、孔间距是结合散热风量与异物防护等级做的平衡设计，既保证内部功率器件工作时的热量能通过自然对流快速散出，也能阻挡车间内的较大颗粒杂物、飞溅的碎屑落入壳体内部，避免电路出现短路风险。

　　壳体侧边做了折边压合结构，上下盖装配时不需要额外外露太多紧固件，既减少了卫生清洁的死角，也能提升壳体整体的结构强度，避免车间搬运、安装过程中出现壳体变形挤压内部电路板的问题。在安装边界的设计上，壳体底部预留了标准的安装固定孔位，孔位间距适配常规的电控箱安装梁尺寸，既可以水平安装在电控柜的安装板上，也能根据现场布线需求侧向固定在柜体内侧，安装时不需要额外做打孔改造，适配现有车间电控系统的改造升级需求。建模过程中，内部的器件排布做了分层处理，功率发热器件靠近上盖冲孔区域布置，利用热空气上升的原理提升散热效率，输入输出接线端子布置在壳体端部的低位区域，接线时线缆可以从柜体下方走线，避免冷凝水顺着线缆流入接线端造成绝缘故障。

　　外壳的边角全部做了小圆角过渡处理，没有尖锐的凸起结构，一方面是避免安装维护时划伤操作人员，另一方面也减少车间清洁时的积灰死角，符合食品生产区域的卫生设计要求。壳体的材质选用常规的冷轧钢板做表面喷塑处理，喷塑层的耐腐蚀性可以适配食品车间定期消毒擦拭的使用场景，不会因为长期接触消毒水剂出现表层脱落生锈的问题。在结构细节上，上盖和底座的配合面做了窄边的止口设计，装配后配合缝隙控制在极小的范围内，既能减少灰尘水汽的侵入，也能让壳体整体的电磁屏蔽性能满足工业现场的抗干扰要求，避免车间内变频器、大型电机运行时的电磁干扰影响电源的输出稳定性。

　　实际选型适配时，这款供电单元的输出功率可以覆盖单条小型输送段的全部低压器件供电需求，不需要额外搭配多个小功率电源分散布置，能减少电控柜内的器件占用空间，简化柜内的布线复杂度。建模时对所有的钣金折弯系数、冲孔位置公差都做了对应设置，导出的加工图纸可以直接用于钣金下料折弯，不需要二次调整结构尺寸，装配时的孔位对位偏差控制在钣金加工的常规公差范围内，不会出现安装孔错位、上下盖扣合不严的问题。端部的接线区域预留了足够的接线操作空间，即使是带冷压端子的较粗线缆，也能顺利接入端子排，不会出现线缆弯折半径不足、接线后绝缘外皮被壳体挤压破损的隐患。
