Cyberpower在线互动式UPS不间断电源结构

　　在中小功率机房、桌面办公设备供电保障场景中，带PFC兼容能力的纯正弦波输出UPS是核心供电防护设备，本次呈现的1500VA/1000W规格在线互动式UPS结构，完全贴合桌面级、小型机柜侧装的使用需求。从实际应用场景来看，这类设备主要覆盖个人工作站、小型网络交换机集群、桌面存储阵列、家用高功率电竞主机等负载的断电续航与浪涌防护，区别于后备式方波输出UPS，纯正弦波输出能够兼容带主动PFC电路的PC电源、服务器电源，不会出现切换供电时负载掉电、PFC电路触发保护的问题，这也是该规格产品在民用及小微商用场景中普及率较高的核心原因。

　　从产品功能特性来看，该机型额定输出容量1500VA，持续带载能力1000W，内置自动稳压模块，能够在输入市电电压波动在160V-275V区间时，不切换电池供电直接完成调压输出，减少电池充放电循环次数，延长内置铅酸电池的使用寿命。前面板集成LCD显示模块，能够实时显示输入电压、输出电压、负载占比、电池剩余容量、预估续航时间等参数，方便使用者快速掌握设备运行状态；背部预留多组国标输出插座，分为浪涌保护+电池备份、仅浪涌保护两个回路，可根据负载重要性灵活接线，避免非关键负载占用电池续航容量。

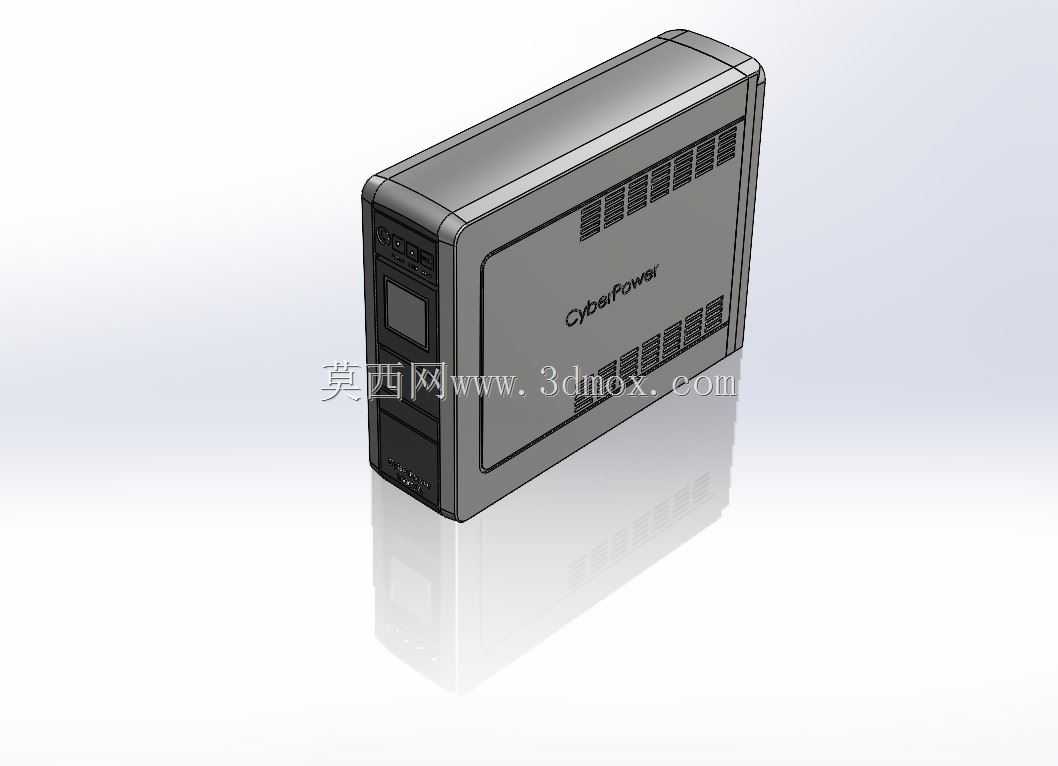

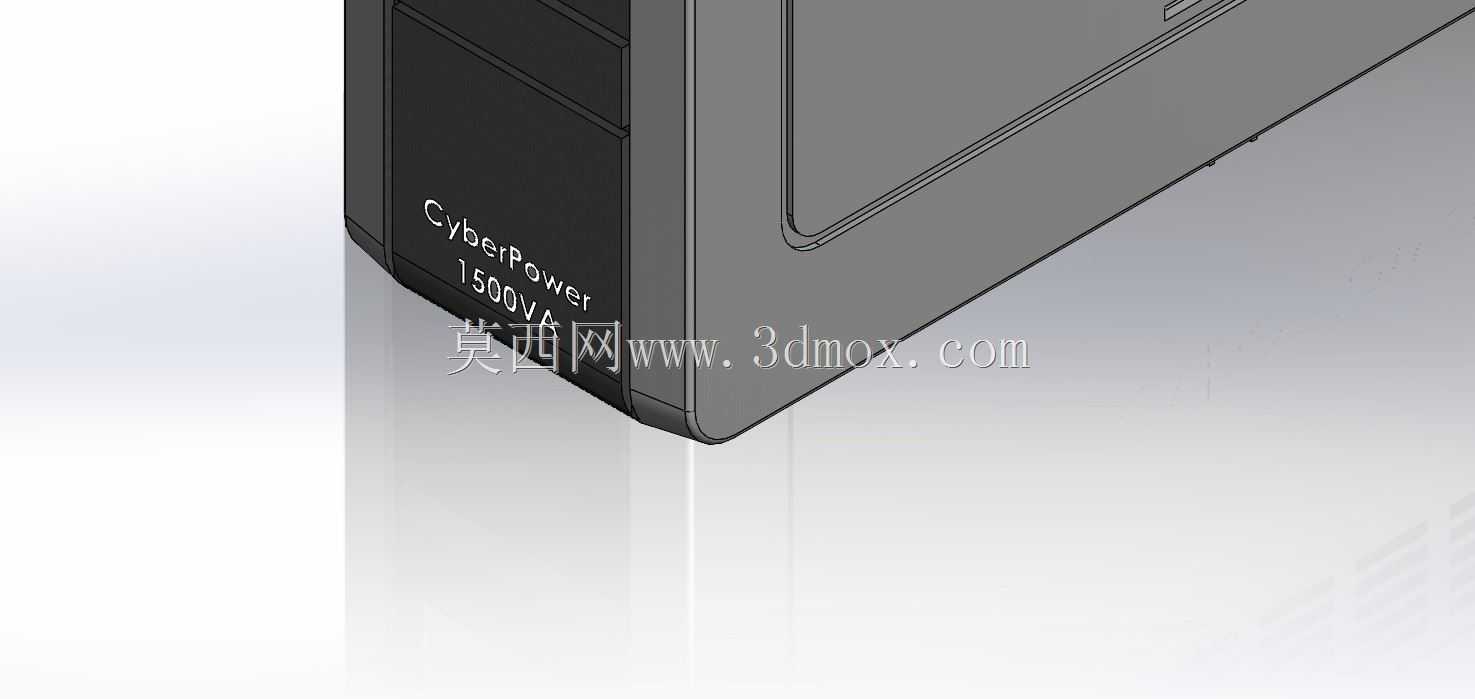

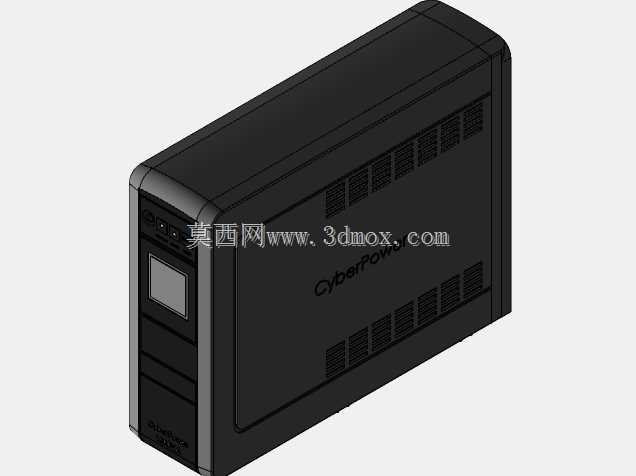

　　从设计思路层面拆解，整机采用立式紧凑结构，外壳主体采用阻燃ABS材质注塑成型，前面板做了斜切收边处理，既提升视觉层次感，也能避免立式放置时边角磕碰造成的外壳开裂。内部结构采用分层布局：最下层为电池仓，放置两节12V/9Ah密封铅酸电池，电池仓与上层电路仓之间设置阻燃隔热隔板，避免电池异常发热影响控制电路运行；中层为逆变电路板、调压变压器模块，功率元件贴合铝制散热片布置，散热片正对机身侧面的通风栅格，依靠自然对流完成散热，无需额外加装散热风扇，运行时零噪音，适配桌面办公的静音需求；上层为输入输出接线端子、LCD驱动板，走线全部沿机身内侧筋位布置，通过线卡固定，避免运输震动造成线材移位、绝缘层磨损。

　　关于外形尺寸与安装边界，该机型整机宽度控制在100mm以内，深度320mm，高度220mm，立式放置时占用桌面面积不足A4纸的1/2，也可通过选配的机柜安装耳固定在标准19英寸机柜的1U位置，适配不同场景的安装需求。机身底部设置四个防滑橡胶脚垫，立式放置时能够增大与桌面的摩擦力，避免被线材拖拽移位；背部设置壁挂孔位，也可在墙面、桌下等狭小空间壁挂安装，安装孔位间距符合常规弱电设备壁挂的通用尺寸，无需额外定制安装支架。结构设计时充分考虑了维护便利性，后盖仅需拧下两颗固定螺丝即可拆下，更换电池时无需拆开上层电路结构，直接抽出电池仓的电池托架即可完成更换，普通运维人员无需专业电路知识即可完成日常电池更换维护，降低后期运维成本。在接口防护设计上，所有输出插座都设置了儿童保护门，避免异物插入造成触电风险，输入回路设置可更换式保险管，过载时保险管熔断切断输入，更换保险管即可恢复使用，无需拆机维修。
