24V75A钥匙操作式电池隔离开关结构

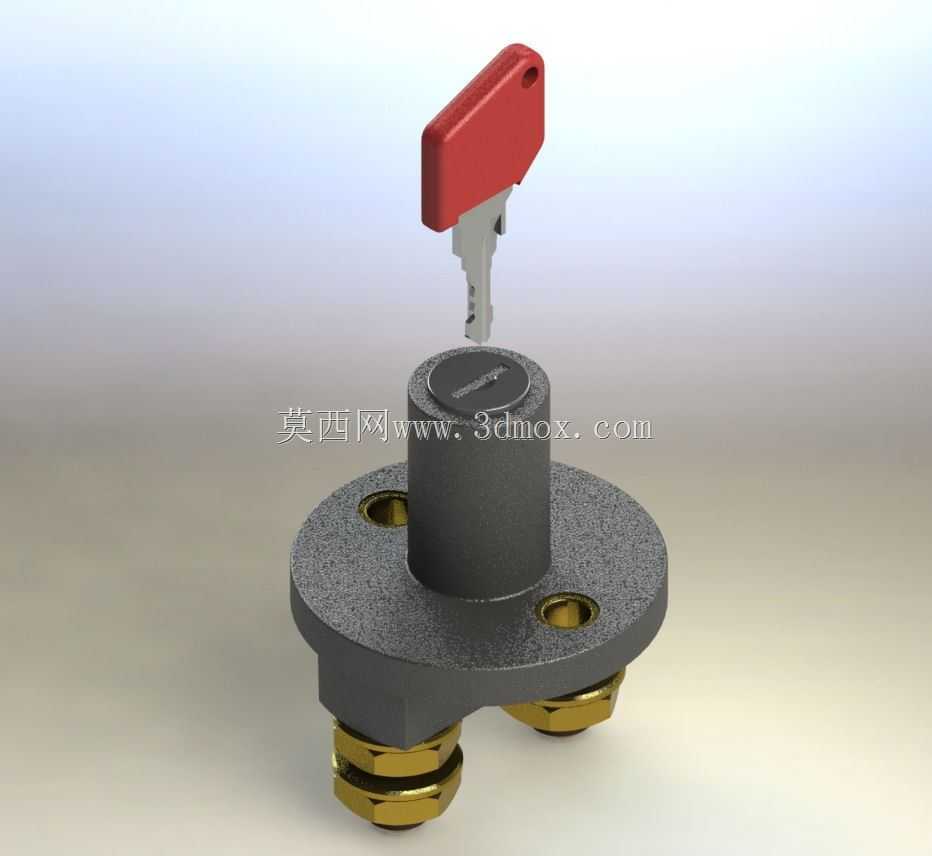

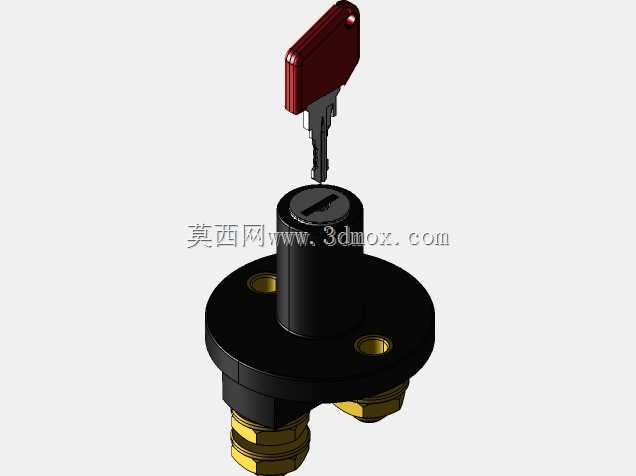

　　在车载低压配电系统、小型工程作业设备、船舶辅助供电回路这类场景里，电池隔离开关是直接决定供电安全的核心部件，很多时候设备长期停放出现的电瓶亏电、线路暗电流损耗、检修时的误通电风险，都需要靠这类开关从物理层面切断电池主回路来规避。这款钥匙操作的隔离开关额定适配24V供电系统、持续通断能力75A，刚好覆盖多数轻型商用车、改装房车、小型工程机具的主电源通断需求，相比传统的闸刀式断电开关，带钥匙锁止的结构能避免无关人员随意拨动开关，也能在设备长期停放时拔下钥匙，彻底杜绝非授权启动的安全隐患。从结构设计来看，这款开关采用法兰盘式安装基座，基座上预留两个对称的安装通孔，适配M6规格的固定螺栓，安装时可以直接固定在电池舱附近的金属支架或者绝缘安装板上，基座底部伸出两个黄铜材质的接线柱，接线柱采用外螺纹设计，配套六角铜螺母，接线时可以将电池端线束和负载端线束分别压接铜端子后套在接线柱上，拧紧螺母即可完成大电流回路的连接，黄铜材质的导电件能降低接触电阻，避免大电流通过时出现局部过热的问题。

　　开关的操作部分采用带红色绝缘握柄的钥匙，钥匙插入开关顶部的锁芯后才能转动操作，转动行程对应两个明确的档位：导通档位下内部导电铜片将两个接线柱完全连通，回路电阻控制在毫欧级别，能满足75A持续电流的载流要求，不会出现正常供电时的压降问题；断开档位下内部导电件完全分离，两个接线柱之间的绝缘间隙满足低压电气的爬电距离要求，哪怕是在潮湿、多尘的使用环境下，也不会出现漏电、误导通的问题。开关顶部的操作面印有清晰的档位指向箭头，操作人员插入钥匙后可以直观看到当前开关的通断状态，不需要额外加装状态指示灯就能完成状态确认，红色的钥匙握柄辨识度很高，在光线不佳的电池舱内也能快速找到操作位置。

　　从安装边界来看，这款开关的整体高度控制在60mm以内，法兰盘直径约50mm，安装后突出安装面的部分不会占用过多电池舱空间，哪怕是空间紧凑的小型车辆电池舱，也能找到合适的安装位置，接线柱伸出基座底部的长度约15mm，足够容纳两个标准厚度的铜端子加防松垫片，接线完成后螺母不会突出接线柱末端，避免和周边金属部件出现短接风险。设计过程中特意将操作部分的旋转扭矩控制在合适范围，插入钥匙后单手握持就能完成档位切换，不会出现扭矩过大操作费力、或者扭矩过松容易受震动误切换的问题，锁芯的结构经过适配，只有配套的钥匙才能转动开关，避免通用工具随意操作带来的安全问题。

　　在实际选型应用中，这类开关通常串联在电池正极主回路上，靠近电池接线端安装，能最大程度缩短非保护段的线束长度，当设备需要长期停放、进行电气检修、或者出现线路故障时，转动钥匙到断开档位，就能完全切断电池和后端所有负载的连接，既可以避免暗电流长期消耗电池电量导致的亏电无法启动，也能在检修时防止误通电造成的人员触电、设备短路烧损问题，相比电磁式的电源总开关，这种纯机械结构的隔离开关不需要额外供电就能维持通断状态，可靠性更高，不会因为控制线路故障出现无法断开或者无法导通的问题，在工况复杂的车载、船用场景下适应性更强。开关的基座采用高强度绝缘工程塑料材质，表面做了磨砂防滑处理，既具备足够的结构强度，能承受安装时的螺栓拧紧力、使用过程中的震动冲击，也能实现接线柱和安装基座之间的可靠绝缘，哪怕安装面是金属材质，也不会出现回路接地的问题。
