铠装双环光纤连接传输组件结构设计

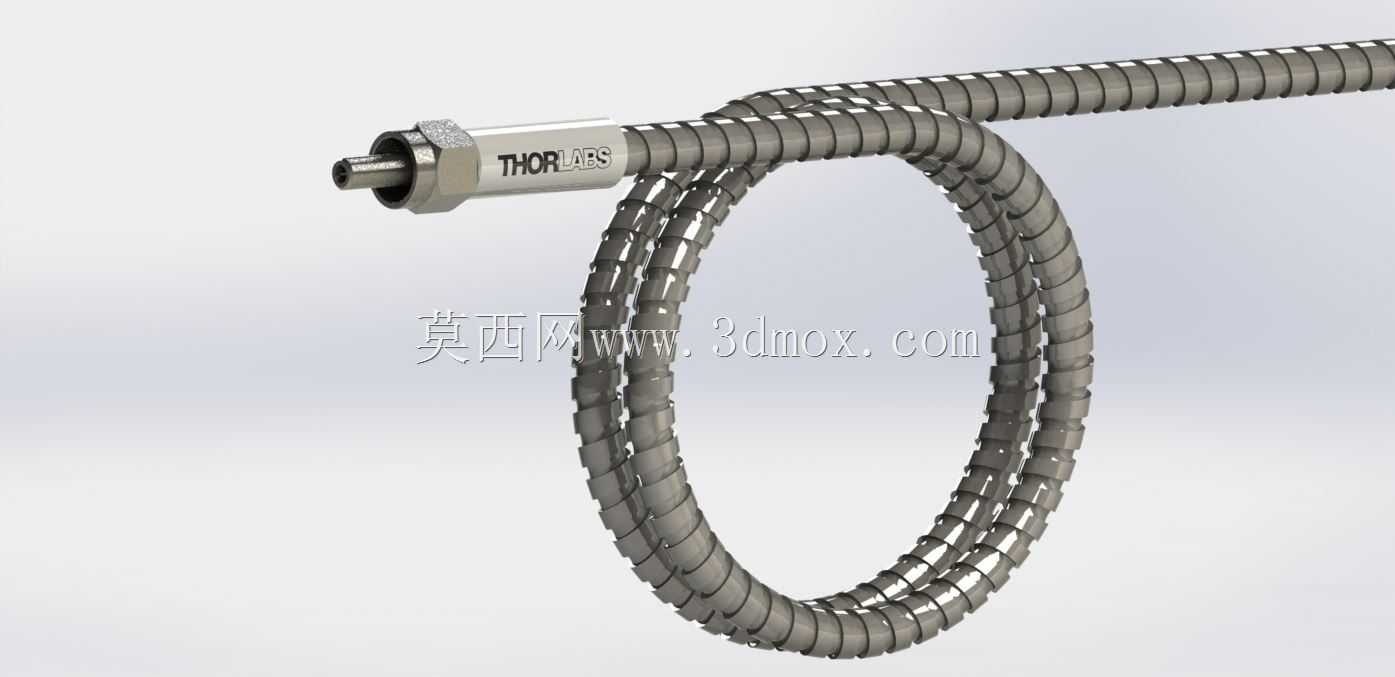

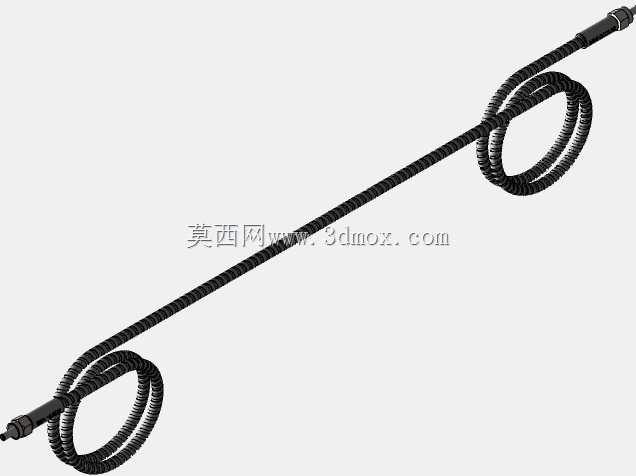

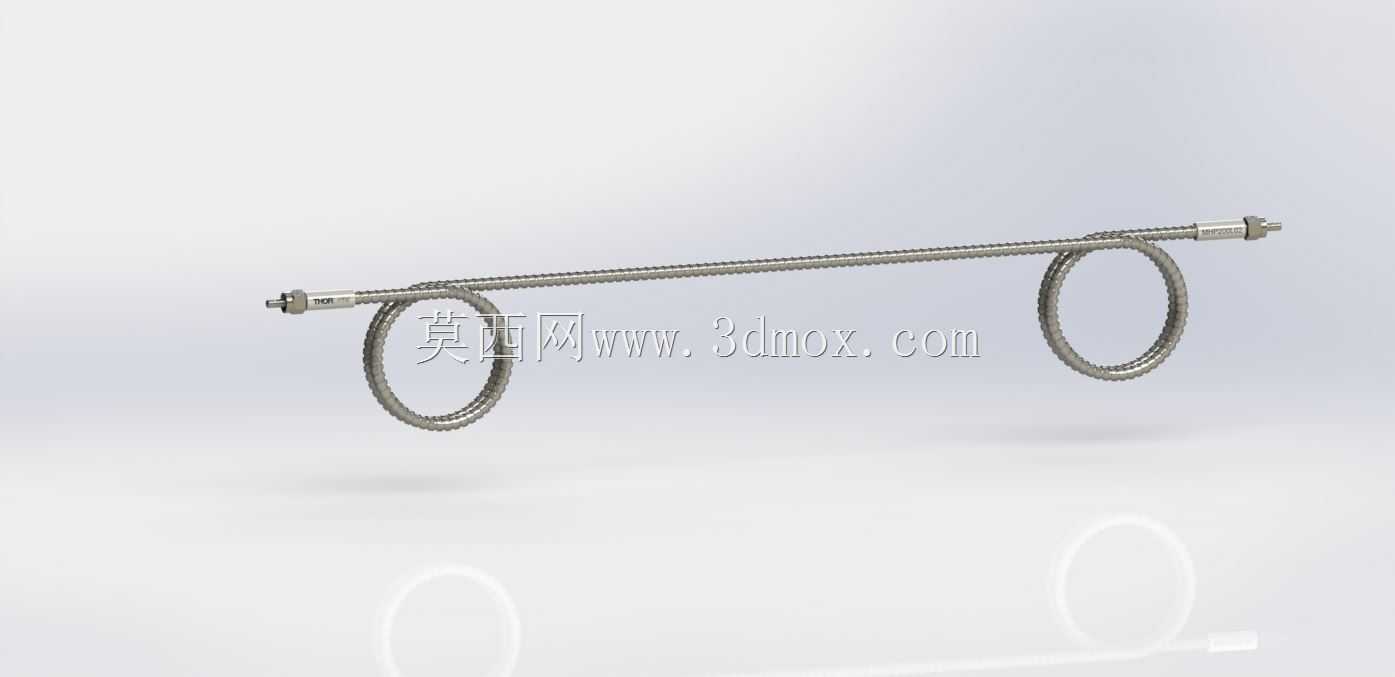

　　在光通信链路搭建、光学性能测试台架部署、工业传感信号传输等场景中，这类带铠装防护的双环光纤连接组件是保障光信号稳定传输的核心部件，区别于普通民用软质光纤跳线，该结构从防护设计到连接端适配都针对工业场景的复杂工况做了定向优化。从实际使用需求出发，这类组件首先要解决的是工业现场布线时的拉扯、弯折、金属碎屑剐蹭问题，因此外层采用螺旋金属铠装结构，这种结构并非简单的金属套包裹，而是通过连续的螺旋卷边成型工艺，让铠装层既可以承受一定的径向挤压力，避免内部光纤被压损，又能在布线时允许小角度的弯曲调整，不会因为铠装的刚性导致布线难度提升，两端预留的环形盘绕段是专门为测试台架上的活动端位移设计的，比如光学测试系统中调整探头位置时，盘绕段可以提供足够的伸缩余量，避免光纤被硬拉扯导致断裂或者端面错位。

　　连接端采用标准的螺纹锁紧结构，和常规的卡扣式光纤接头不同，螺纹锁紧可以在设备振动的工况下保持接头的插合深度稳定，不会因为设备运行产生的微振动导致接头松动、插入损耗波动，这一点在工业光学检测设备、户外光通信机柜内部的连接场景中尤为重要，很多现场出现的光信号闪断问题，本质上都是接头锁紧结构不可靠，在长期微振下出现松脱导致的。设计这类组件的时候，首先要核算内部光纤的最小弯曲半径，铠装层的成型螺距不能过小，否则会限制光纤的自然弯曲，导致局部弯曲半径小于光纤的允许值，产生额外的光传输损耗，同时铠装层和内部光纤之间要预留足够的间隙，避免铠装变形时直接挤压到光纤包层；两端的接头和铠装层的衔接位置采用压接加灌封的双重固定方式，压接结构保证铠装层的拉力可以直接传递到接头外壳，不会拉扯到内部的光纤纤芯，灌封层则可以填充衔接位置的空隙，避免灰尘、水汽从衔接位置进入铠装内部侵蚀光纤。

　　从安装边界来看，这类组件的接头外径和标准工业光纤接头完全兼容，可以直接适配常规的光纤适配器、光模块接口，不需要额外定制转接件，两端的环形盘绕段在安装时可以根据布线空间调整盘绕直径，最小盘绕直径不低于光纤允许弯曲半径的2倍，既不会额外占用过多的布线空间，也不会因为盘绕过小导致损耗上升；铠装层的外径控制在常规工业布线的穿管孔径允许范围内，可以直接穿过标准的电气穿线管，不需要额外扩大布线孔径。

　　在光学测试系统中使用这类组件时，其稳定的连接特性可以保证测试过程中光功率的波动控制在极小范围内，避免因为连接不稳定导致测试数据出现偏差，相比普通的光纤跳线，这种铠装结构的组件在频繁移动、调整的测试场景中使用寿命可以提升数倍，不需要频繁因为光纤破损更换跳线，减少测试过程中的中断次数；在工业设备内部的光信号传输场景中，铠装层还可以起到一定的电磁屏蔽作用，减少设备内部强电线路对光信号的干扰，虽然光信号本身不受电磁干扰，但是接头位置的金属部件如果感应到电磁干扰，在部分高精度检测场景中还是会对微弱的光信号检测产生影响，全金属的铠装层配合接头的金属外壳可以形成连续的屏蔽腔体，进一步提升信号传输的稳定性。设计过程中还要考虑不同使用场景的长度适配，盘绕段的长度可以根据实际的位移行程调整，不需要改变整体的结构形式，只需要调整铠装段的下料长度和内部光纤的长度即可，具备很强的场景适配性，不需要针对每个场景重新开模设计接头结构，大幅降低了不同场景下的定制成本。
