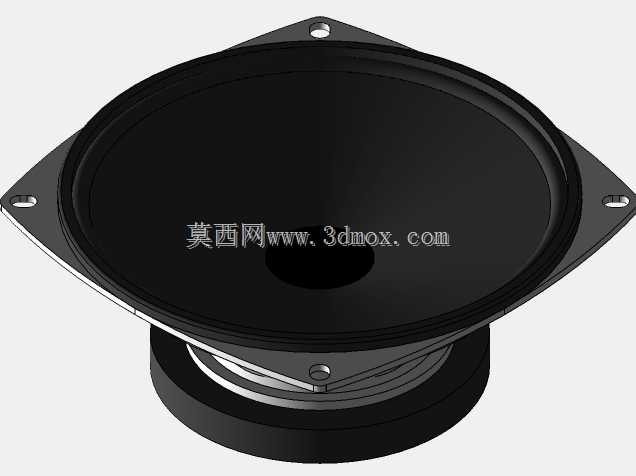

15欧姆方形安装框架动圈式扬声器结构

　　在音频设备、工业报警装置、公共广播系统、小型家电的发声模块选型中，这类方形安装框架的动圈式扬声器是应用覆盖极广的基础电声换能部件，不同于圆形外框的常规喇叭，方形法兰安装结构在紧凑设备内腔的布局适配性上有明显优势，尤其是在PCB板贴装、设备面板内嵌安装的场景下，方形的四个安装孔位可以和设备壳体的安装柱直接对位，不需要额外设计圆形压圈或者转接支架，能有效压缩整机的装配空间占用。

　　从结构设计逻辑来看，该扬声器采用了经典的动圈换能结构，核心的振膜采用锥盆设计，中心设置防尘帽结构，既可以避免外界的粉尘、碎屑落入磁隙影响音圈的往复运动，也能对振膜中心区域的刚性做补强，减少大振幅下的分割振动失真。折环部分采用了悬边设计，为振膜提供合规的顺性支撑，保证音圈在磁隙内做轴向活塞运动时不会出现偏蹭，同时折环的阻尼特性也会直接影响扬声器的低频响应下限，设计时需要根据目标频响范围匹配折环的材料硬度与波纹结构。

　　磁路部分采用了外置的T铁与华司结构，形成均匀的环形磁隙，音圈绕制在骨架上置于磁隙当中，当音频电流通过音圈时，产生的交变磁场与永磁体的恒定磁场相互作用，带动振膜往复振动推动空气发声。后部的磁路外壳做了阶梯式的结构设计，既可以容纳磁钢与音圈的后部运动空间，也能在安装时和设备内腔的避让槽形成配合，避免磁路部分和设备内部的其他电路板、结构件产生干涉。

　　安装边界上，方形法兰的四个角位设置了沉头安装孔，安装时可以采用螺丝从面板正面锁付，沉头结构可以让螺丝头部完全没入法兰平面，不会突出面板表面影响外观平整度，也避免螺丝头突出剐蹭其他部件。法兰的对角线尺寸、安装孔的孔距都做了标准化的适配设计，可以兼容多数常规的小型设备面板开孔尺寸，不需要对安装面板做额外的扩孔或者修锉。振膜的有效辐射直径、整体安装高度的匹配设计，让这款扬声器可以适配厚度有限的设备壳体，比如桌面小型音箱、门禁对讲终端、工业设备的操作提示发声单元、车载小型提示喇叭等场景，都可以直接选用该结构做适配。

　　在实际的结构设计验证环节，这类扬声器的建模需要重点关注几个配合尺寸：首先是磁隙的宽度公差，磁隙宽度直接决定音圈的运动间隙，间隙过大会降低磁路的利用效率，导致灵敏度下降，间隙过小则容易因为装配公差出现音圈蹭磁隙的问题，引发异音甚至损坏；其次是折环的有效振动行程，需要和音圈的绕制宽度做匹配，保证最大振幅下音圈不会脱离磁隙的均匀磁场区域，避免出现大信号下的失真陡增；另外法兰安装面的平面度也需要做控制，如果安装面翘曲，锁付螺丝时会导致盆架变形，进而带动磁路偏移，同样会引发音圈蹭边的故障。

　　从应用场景的适配性来说，15欧姆的阻抗设计可以适配多数小功率音频放大电路，尤其是采用电池供电的便携设备、低功耗的工业提示装置，不需要额外做阻抗匹配电路就能直接驱动，简化了整机的电路设计。33.2的安装高度设计，让这款扬声器可以嵌入到厚度较薄的设备壳体当中，比如薄型的壁挂广播终端、桌面式的语音提示器、小型的多媒体音箱，都不需要为扬声器预留过多的后部空间，给设备内部的电路板、电池等其他部件留出更多的布局余量。

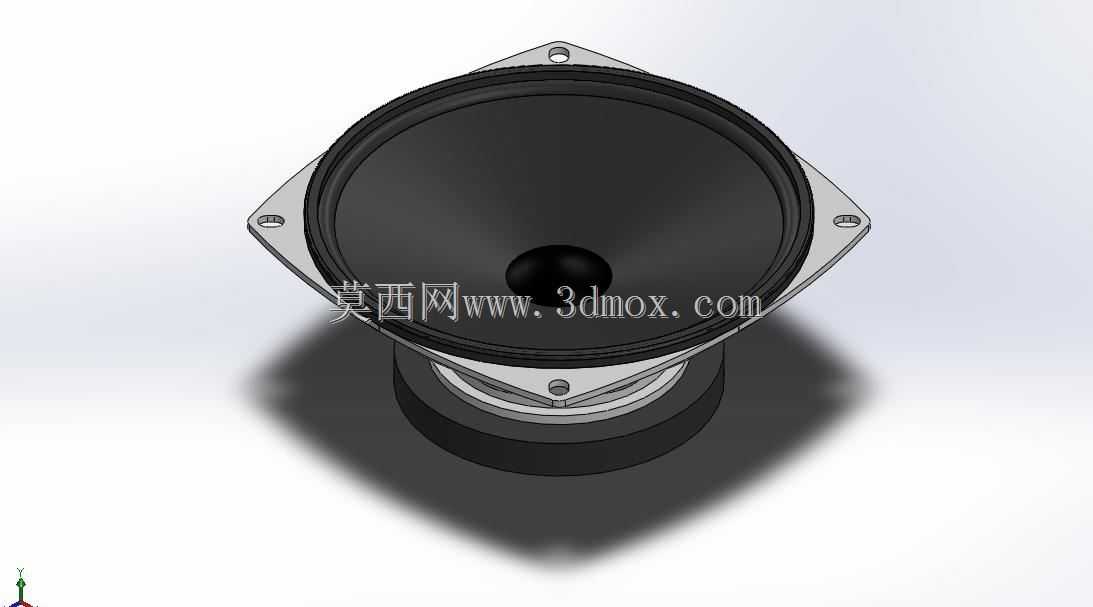

　　建模过程中，对锥盆的曲面弧度做了连续曲率的处理，避免出现曲面拐点导致的应力集中，同时也能保证振膜振动时的应力分布均匀，减少不必要的谐振。盆架和磁路部分的连接采用了卷边压合的结构模拟，还原了实际生产中的装配工艺，让模型的结构还原度可以直接用于装配干涉检查、安装模拟等工程环节，不需要再对模型的装配结构做额外的修正。
