五英寸超低音扬声器结构设计方案

　　在专业音响系统、家用HiFi设备、车载影音改装以及公共广播扩声场景中，低音单元的性能直接决定了整套系统的低频下潜深度与动态表现，五英寸规格的超低音扬声器属于中小口径低音单元里兼顾安装灵活性与低频量感的典型选型，既可以作为书架音箱的主低音单元，也能作为嵌入式家庭影院的环绕补声低音，或是车载音响的车门原位替换升级单元，适配场景覆盖从近场听音到中等空间扩声的多数民用与商用音频需求。

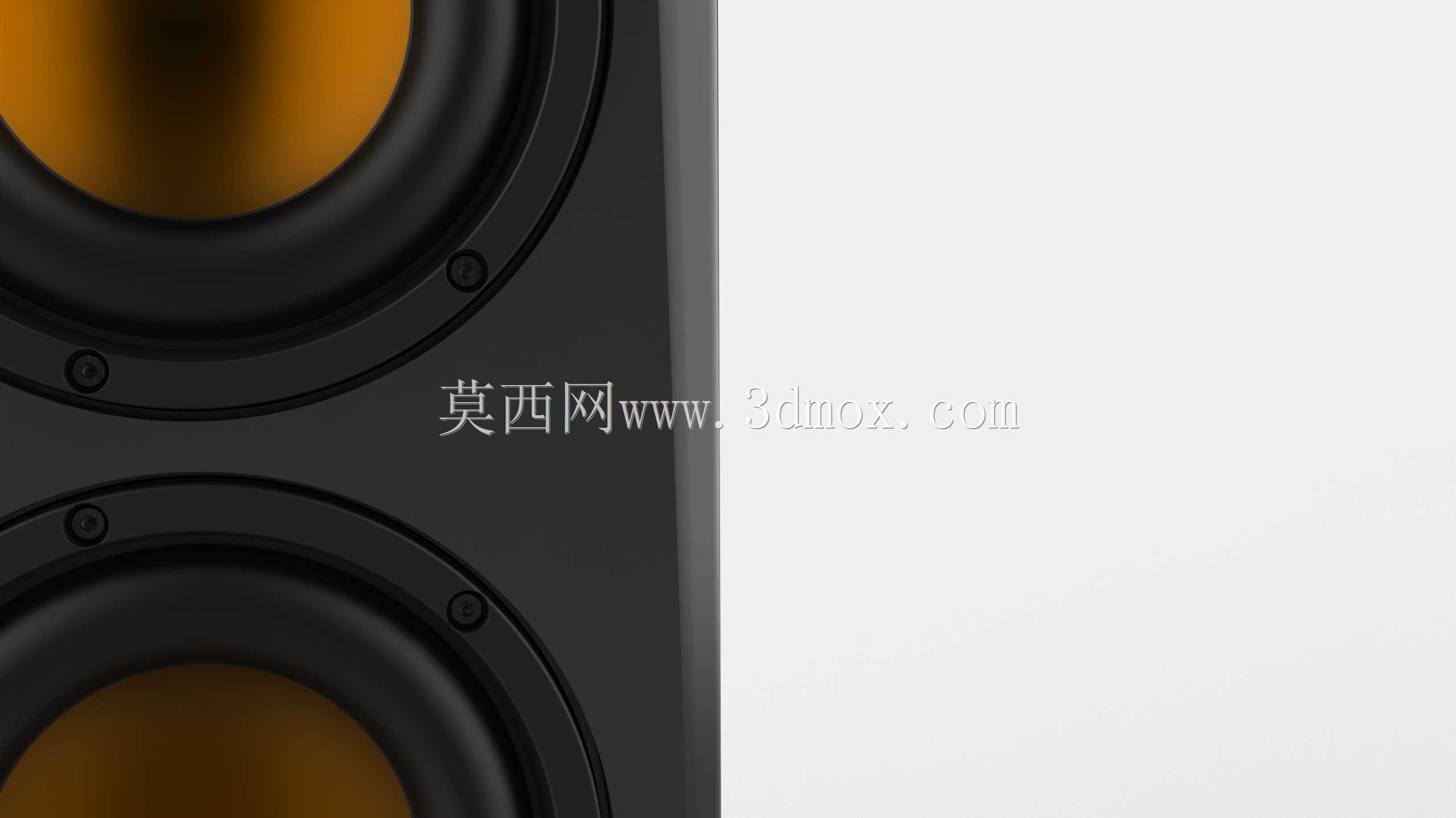

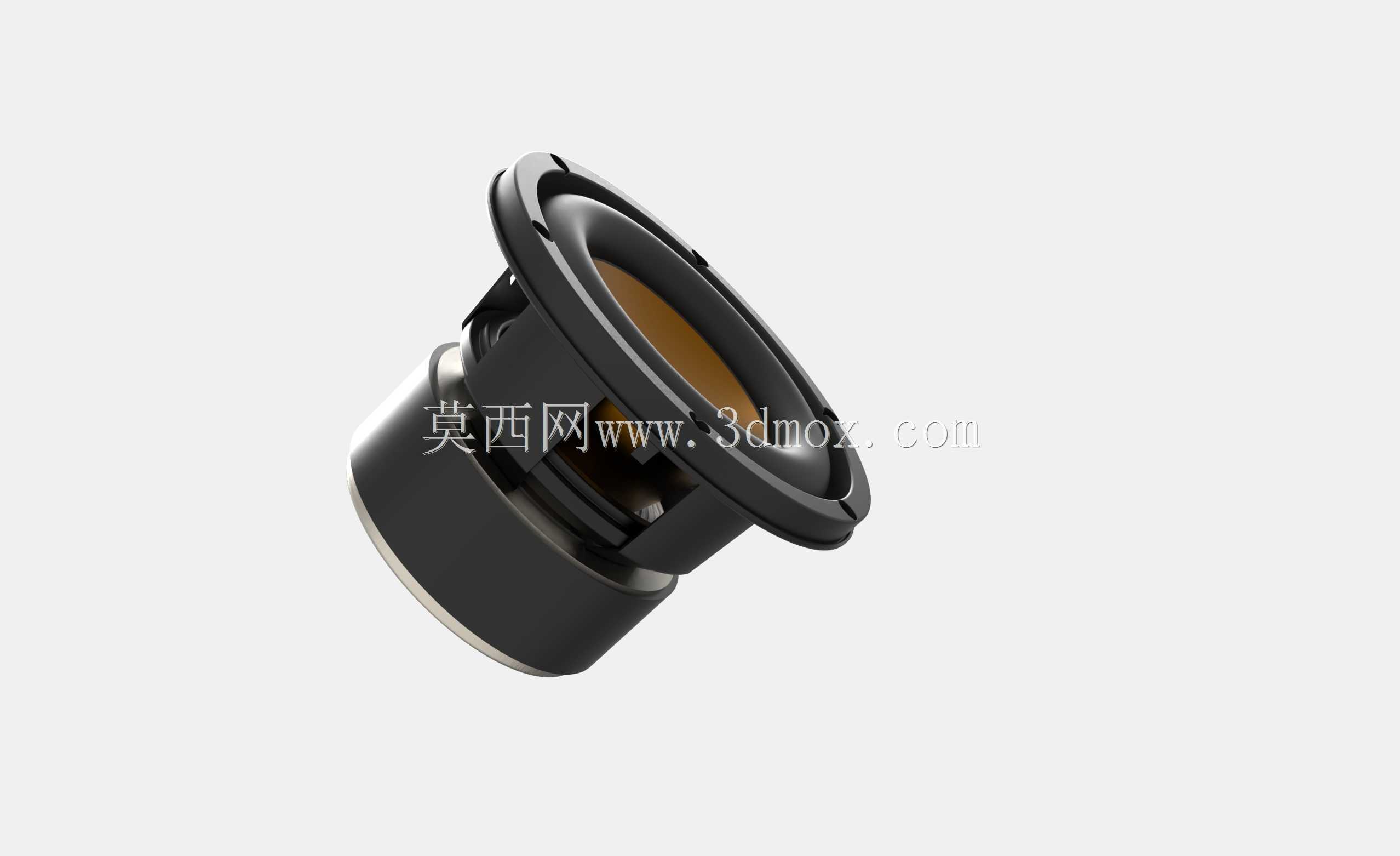

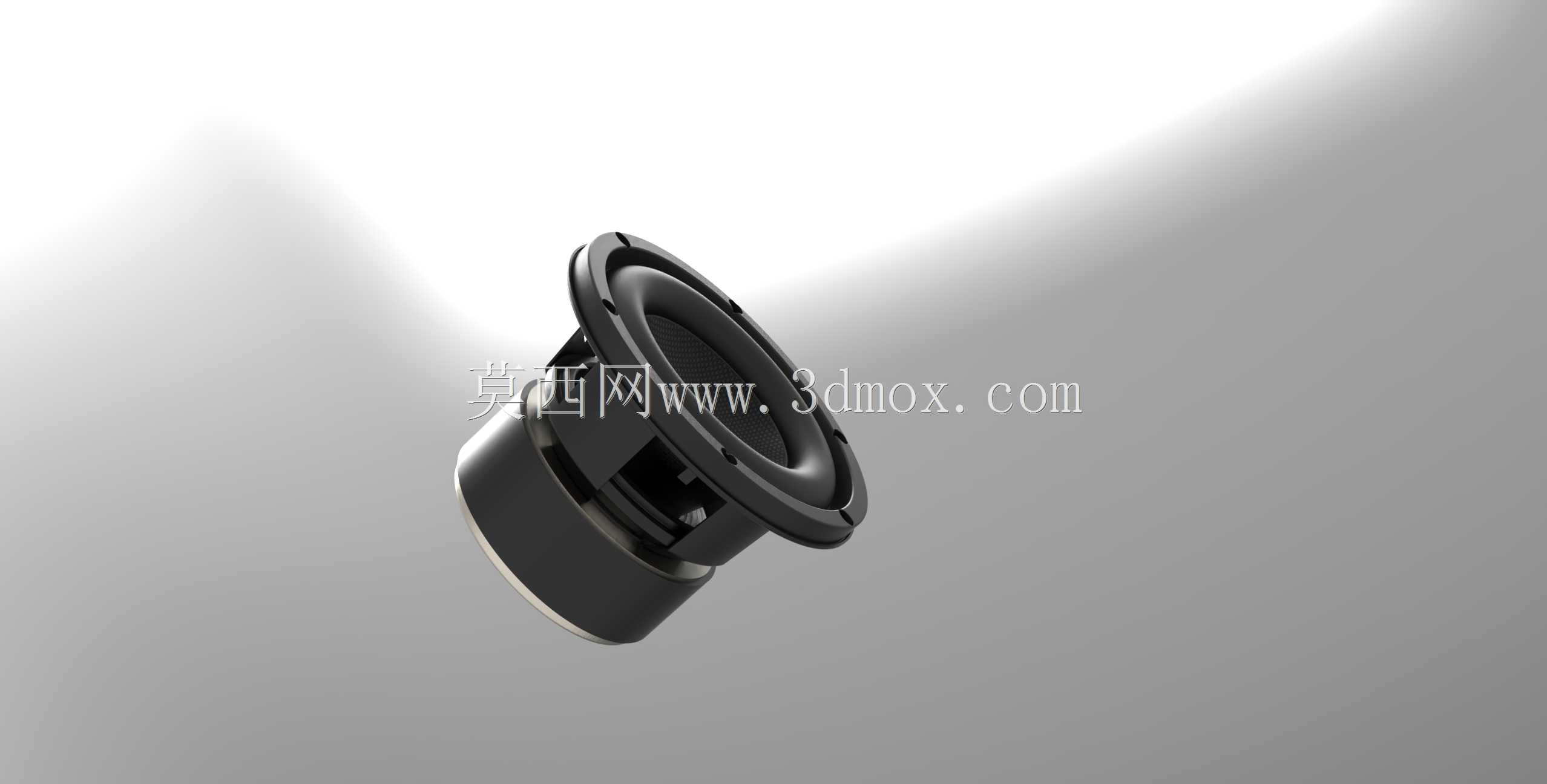

　　从实际功能特性来看，该款超低音扬声器采用大磁路后腔设计，磁钢部分的体积占整体单元高度的近六成，能够为音圈提供足够的磁场驱动力，保证大动态低频信号输入时的振膜控制力，减少低频失真。振膜采用复合材质压制成型，折环为对称式橡胶悬边结构，既可以保证振膜做长冲程活塞运动时的顺性，又能抑制分割振动带来的异常谐振，让低频回放更干净利落。盆架采用高强度工程塑料一体注塑成型，预留了四个对称分布的安装固定孔位，安装孔的中心距按照行业通用的五英寸单元标准尺寸设计，能够直接适配多数标准五英寸单元的安装开孔，不需要额外修改安装面板的开孔尺寸，降低设备组装或者旧单元替换时的改造成本。

　　在设计思路上，建模阶段优先考虑了单元各部件的装配公差配合，磁路组件与盆架的定位止口做了限位结构设计，装配时不需要额外做对位调整就能保证磁隙的均匀度，避免音圈蹭磁的问题。音圈骨架采用耐高温材质，绕线部分的长度匹配磁隙的有效工作行程，保证长冲程运动时音圈不会脱离磁隙的均匀磁场区域。接线端子设置在盆架的后侧下方，采用插拔式接线结构，方便生产组装时的快速接线，同时端子周围做了加强筋结构，避免接线时受力过大导致盆架开裂。振膜与音圈、折环与盆架的粘接位置都预留了均匀的涂胶槽，能够保证粘接胶水的涂布厚度一致，既提升粘接强度，又避免多余胶水溢出影响单元外观或者振动性能。

　　从安装边界尺寸来看，该单元的整体外径适配120mm直径的面板开孔，安装孔位的中心距为115mm，单元整体的安装深度（从面板贴合面到磁钢后端的距离）控制在70mm以内，能够适配多数厚度在15mm以上的音箱箱体面板安装，不需要额外做沉孔处理就能保证单元安装后与面板贴合紧密，减少箱体漏气导致的低频损耗。单元的额定阻抗为常见的8Ω规格，能够匹配市面上绝大多数民用功放与车载功放的输出阻抗，不需要额外配置阻抗匹配模块就能直接接入系统使用。在结构细节上，磁钢后端设置了对称的泄压孔，能够平衡音圈运动时磁隙内部的空气压力，减少空气阻尼带来的动态压缩，同时泄压孔处贴有防尘网布，避免外界灰尘进入磁隙磨损音圈，提升单元的长期使用可靠性。折环的波纹深度经过反复调校，既保证足够的顺性提升低频下潜，又不会因为顺性过大导致振膜运动失控，在额定功率输入下的最大线性冲程可以达到6mm，能够回放低至45Hz的低频信号，满足多数场景的低音回放需求。
