发那科终端式IO输入输出模块结构

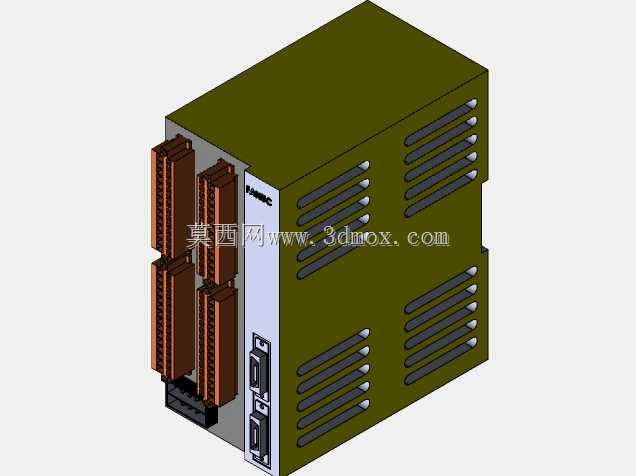

　　从实际应用场景来看，这类模块主要承担数控系统与现场端传感器、执行元件之间的信号中转作用，输入端会采集现场接近开关、光电传感器、压力开关等元件的开关量信号，传输给系统主控单元做逻辑运算，输出端则会把系统下发的控制指令传递给电磁阀、继电器、指示灯等执行器件，是发那科数控系统扩展IO点位时常用的配套元件，常见于加工中心、数控车床、自动化焊接工作站等设备的电控柜内部，一般会通过标准导轨卡扣安装在机柜内部的安装导轨上，和主控单元、电源模块、驱动模块并排排布，模块之间通过背部的总线接插件完成通讯连接，不需要额外布置大量的通讯线缆，能大幅减少机柜内部的接线工作量。在非标自动化产线、数控机床电控系统的机柜布局设计阶段，这类终端式输入输出模块的占位建模是绕不开的环节，很多工程师在做机柜整体排布时，不需要精细到模块内部的PCB走线与元件排布，只需要准确还原模块的外部轮廓、接口位置、安装点位，就能完成机柜内的空间校验、线槽走向规划、接线长度预留等工作，避免后期实际装配时出现元件干涉、线缆长度不足、操作空间预留不够的问题。这款发那科终端式IO模块的模型，就是针对机柜布局设计需求搭建的粗略结构，完全能满足方案阶段的排布校验需求。从模型还原的结构来看，模块主体采用方正的盒式结构，外壳做了多组长条型的散热格栅设计，对应模块工作时的散热需求，实际使用中模块内部的通讯电路、信号隔离电路工作时会产生一定热量，这些格栅能形成自然对流的散热通道，保证模块长时间工作时的温度处于合理区间，避免过热导致的信号传输异常。模块正面一侧预留了多组接线端子排的安装位，这些端子排对应不同组别的输入输出点位，每个点位都有对应的编号标识区域，实际接线时可以按照点位编号对应图纸接线，减少接错线的概率；端子排采用插拔式结构，后期维护更换模块时不需要逐根拆线，只需要拔下整个端子排就能拆下模块，能大幅缩短设备故障停机的维护时间。

　　模块侧面预留了两组标准的通讯接口，用于和相邻的IO模块或者主控单元做级联连接，接口位置做了内凹设计，能避免接插件突出外壳导致的安装干涉，同时接口周围做了加强筋结构，提升接插件位置的外壳强度，避免反复插拔通讯接头时导致外壳开裂。做机柜布局设计时，首先要确认模块的安装边界，这类导轨安装的模块，除了自身的长宽高尺寸之外，还要预留出上下方向的散热空间，一般模块上下方需要预留至少20mm的空隙，保证散热格栅的空气流通，不能紧贴线槽或者其他元件安装；模块前方要预留足够的接线操作空间，一般距离柜门或者线槽的距离不小于80mm，方便后期接线和维护时插拔端子、操作模块上的拨码开关。

　　模块左右侧和相邻元件之间也要预留少量间隙，避免不同模块的外壳因为加工公差出现挤压，同时也方便模块单独拆装，不需要挪动相邻的其他元件。建模的时候特意简化了内部的精细结构，只保留了外部的轮廓特征、接口位置、端子排布、安装卡扣的结构，这样在做整个机柜的总装配时，模型占用的系统资源更少，旋转、缩放、装配操作时不会出现卡顿，能提升大装配体下的设计效率。很多刚接触机柜设计的工程师容易忽略这类元件的安装细节，比如只考虑模块自身的宽度，忽略端子排插上接线之后的突出长度，导致后期柜门关上之后挤压线缆，或者预留的线槽位置挡住了模块的散热格栅，影响模块散热；还有的工程师在建模时没有还原通讯接口的位置，导致后期做线缆布置时，通讯线缆的弯曲半径不符合要求，长期使用后线缆出现断裂。

　　这个模型在搭建时就充分考虑了这些设计校验的需求，所有外部特征的位置和实际元件保持一致，安装卡扣的尺寸也对应标准DIN导轨的规格，装配时可以直接和标准导轨模型做配合，不需要额外调整尺寸。在实际的设备改造项目中，经常会遇到在原有电控柜内增加IO模块的需求，这时候就可以直接调用这个模型，导入到原有机柜的装配模型中，快速排布位置，确认是否有足够的安装空间，不需要到现场反复测量尺寸，能大幅提升方案设计的效率，减少现场施工时出现的尺寸不匹配问题。另外在做设备的三维交付资料时，把这类元件的粗略模型放入整机的设备模型中，也能让客户更直观地了解电控柜内部的元件排布情况，比单纯的二维电气原理图更有展示效果，也方便后期客户的维护人员快速熟悉元件位置，缩短故障排查的时间。
