TO-220封装7805正电压稳压器结构

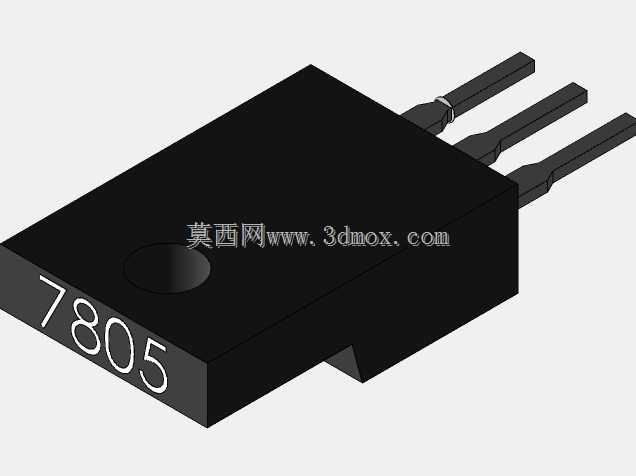

　　做硬件结构设计的工程师大多对TO-220封装的三端稳压器不陌生，7805作为固定输出+5V的线性稳压器件，几乎是各类低压直流供电回路里的常客，小到工控板卡的辅助供电、学生实验的电源模块，大到小型工业设备的控制回路稳压，都能见到它的身影。这次建模还原的是带隔离安装结构的7805器件，建模过程中最先敲定的是封装的核心尺寸边界——TO-220封装的塑封本体长宽高、引脚间距、引脚伸出长度、背部散热片的安装孔位，所有尺寸都严格参照器件手册的标称公差做了还原，没有随意缩放比例，保证导出的模型能直接导入PCB结构装配文件做干涉检查。

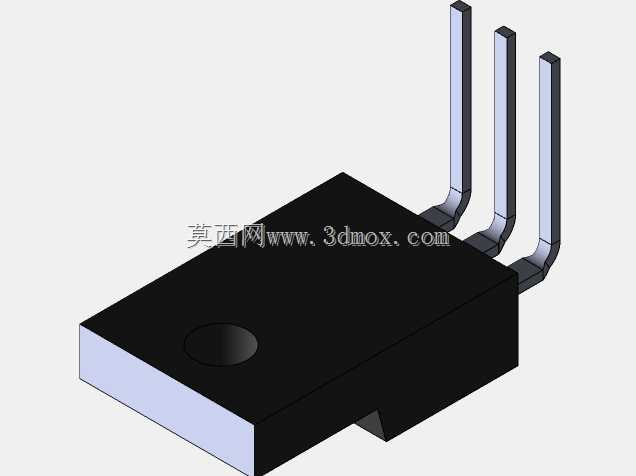

　　很多新手建模时容易忽略引脚的成型细节，实际量产的7805引脚并非平直伸出，靠近塑封本体的位置有一段冲压成型的弯折台阶，这个细节直接决定了器件插装到PCB后，本体和板面的距离是否符合波峰焊的工艺要求，建模时特意把这段弯折的弧度、引脚的厚度宽度都做了1:1还原，甚至引脚表面的冲压纹理、塑封本体表面的丝印凹槽、顶部用于定位的圆形凹点都没有省略，这些细节看似无关紧要，实则在做整机结构的热仿真、装配干涉检查时，会直接影响仿真结果和装配验证的准确性。

　　从实际应用场景来看，带隔离设计的7805主要用在需要散热片与电路地做绝缘的场合，比如多组隔离供电的工控设备、开关电源的次级稳压回路，这时候器件背部的散热片不能直接和金属机箱或者公共散热片连通，必须垫导热绝缘片、套绝缘粒，建模时特意预留了绝缘安装件的装配间隙，安装孔的直径、沉台深度都按照常用绝缘粒的尺寸做了匹配，结构工程师拿到模型后不需要再二次修改孔位，就能直接调用到装配体里做安装模拟。

　　线性稳压器的工作原理决定了它的压降会全部转化为热量耗散，所以7805的散热结构设计是选型和结构布置时的核心考量，建模时还原的塑封本体和背部金属散热片的结合面结构，能帮助工程师在做热设计时更准确地计算热阻路径——热量从芯片内核通过焊层传导到金属框架，再到背部散热片，最后通过绝缘导热片传导到外部散热器，模型里的结合面没有做简化合并，保留了不同材质部件的分界面，方便后续做热仿真时赋予不同的材料属性。

　　很多工程师在做三维布线或者PCB结构布局时，经常会因为器件模型过于简化，导致实际装配时出现引脚和周边元件干涉、散热片安装空间不足的问题，这个模型在构建时特意把三个引脚的位置公差、引脚的可弯折范围都做了隐含的尺寸约束，三个引脚分别对应输入端、接地端、输出端，引脚的中心间距严格按照2.54mm的标准排距设置，和常用的接插件、PCB孔位完全匹配，不会出现模型能装上、实际器件插不进去的问题。

　　从设计思路上来说，这个模型没有做过度的外观美化，所有结构都服务于工程应用：塑封本体的倒角是按照实际开模的脱模斜度做的，没有为了好看做夸张的圆角；背部散热片的厚度是1.5mm，和实际器件的冲压钢板厚度一致，安装孔的中心到本体边缘的距离、引脚顶端到塑封本体的距离，都严格按照器件的最大实体尺寸做了还原，这样在做整机结构的空间预留时，按照模型尺寸留出来的空间，能兼容所有同规格厂商的7805器件，不会出现某家厂商的器件尺寸偏大装不进去的情况。

　　在做小型设备的结构设计时，7805的布置位置往往会影响整个PCB的布局，比如不能把它放在对温度敏感的精密运放或者传感器旁边，否则器件工作时的温升会影响周边元件的精度，这个精准的模型可以帮助结构工程师在设计初期就模拟器件的安装位置，预留足够的散热空间，同时避开周边的敏感元件；另外在做隔离安装时，绝缘片的厚度、绝缘粒的安装高度都可以和这个模型做配合检查，避免出现绝缘片被压破、安装螺丝和散热片短路的问题。

　　很多入门级的模型会把三个引脚做成等长的直杆，实际上7805的中间引脚是和背部散热片连通的，也就是接地引脚，在做隔离安装时这个引脚的电位和外部散热片是不同的，建模时保留了引脚和内部框架的连接结构细节，能帮助刚接触硬件设计的工程师更直观地理解器件的内部散热路径，在做PCB布线时也能更合理地设置接地引脚的铜皮面积，辅助提升散热效果。

　　实际生产中，TO-220封装的7805在过波峰焊时，引脚的吃锡高度、本体的浮高都有明确的工艺要求，模型里引脚伸出塑封本体的长度是按照标准切脚长度设置的，工程师在做PCB焊盘设计时，可以直接参照模型的引脚位置设置焊盘的长宽和间距，不需要再反复对照手册核对尺寸，减少设计阶段的重复工作量。另外，模型的塑封本体表面预留了丝印的凹槽位置，在做整机的BOM可视化或者装配指导文件时，可以直接在模型上添加丝印标识，不需要额外做贴图处理，导出的工程图也能直接用于生产指导。
