铝板钣金外壳内置PCB电路组装结构

　　这套组装结构常出现在小型嵌入式控制模块、桌面级信号调理单元、低压电源适配装置的研发打样阶段，很多刚接触钣金工艺的结构工程师会用这类项目练手，核心是把电气承载与壳体防护的需求捏合到一起，不用追求量产级的公差精度，重点是捋顺钣金折弯、拼接、开孔的全流程逻辑，同时验证内部PCB与接口的布局合理性。

　　从实际用途来看，这类结构主要是给内置的PCB板提供物理防护，隔绝外部的灰尘、轻微磕碰，同时通过壳体上的结构实现接口外露、内部散热的功能，很多教学演示、原型验证阶段的电路装置都会采用这类简易钣金壳体，不需要开模，用常规铝板折弯焊接就能快速做出样件，缩短研发初期的验证周期。

　　设计思路上，壳体采用常规铝板作为基材，主要是考虑铝板折弯性能好，重量轻，切割开孔难度低，不需要特殊的加工设备就能完成基础成型。壳体的拼接位置采用焊接角结构，不需要额外的紧固件就能实现侧板的连接固定，对于原型件来说能减少零件数量，降低装配复杂度。壳体侧面设计了标准百叶窗结构，这部分不是为了满足高等级的散热需求，主要是演示钣金百叶窗的成型工艺，同时验证自然通风下内部电路的空气流通路径，实际应用中如果是发热稍大的电路，还可以在百叶窗位置加装防尘网或者小型轴流风扇，不过这个原型里仅做基础通风演示。

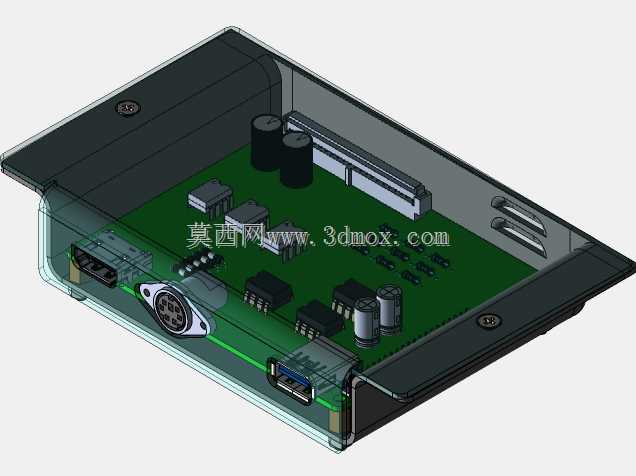

　　内部的PCB板采用粗布局设计，上面搭载了常见的直插电容、芯片接插件、外接接口元件，接口位置直接对准壳体侧面的开孔，包括圆形多针接口、USB类接口都直接外露，不需要额外的转接件，装配的时候直接把PCB从壳体开口端推入，对准接口位置后用螺丝固定在壳体内部的预留柱上即可，装配逻辑简单，拆解也很方便，适合原型阶段反复调整电路元件。

　　外形尺寸上，这类小型壳体一般控制在手掌可握持的范围，长宽比大概在2:1左右，高度刚好容纳最高的直插电解电容，不会浪费内部空间，壳体的边角做了小半径折弯处理，避免锐边划伤操作人员。安装边界方面，壳体底部预留了四个小型安装孔，可以直接用螺丝固定在工作台面、设备机架的预留平面上，也可以加装橡胶脚垫作为桌面式设备独立放置，不需要额外的安装支架，适配性比较灵活。

　　实际设计这类结构的时候，需要注意钣金折弯的扣除值计算，不然折弯后壳体的拼接缝隙会过大，焊接角的位置要预留足够的焊接余量，避免焊穿铝板。接口开孔的尺寸要比实际接口的外形大0.2-0.5mm，给装配留调整余量，避免因为钣金加工的公差导致接口装不进去。百叶窗的成型要注意开口方向，一般是朝下或者斜朝下，避免灰尘或者液体直接滴入壳体内部，这个原型里的百叶窗位置选在壳体侧面，也是考虑到这个防护需求。另外PCB的固定柱高度要计算准确，要保证最高的元件不会顶到壳体上盖，同时接口的高度要和侧孔对齐，避免出现接口凹陷或者突出过多的问题。

　　很多新手在做这类钣金练手项目的时候，容易忽略内部元件的高度差，导致上盖盖合的时候压到电容或者芯片，还有的会把开孔位置算错，导致接口和壳体干涉，这个组装结构刚好把这些常见的设计点都涵盖进去，从钣金展开、折弯、焊接到PCB布局、接口对位、通风结构设计，都能得到完整的练习，虽然电路部分仅做演示不具备实际电气功能，但是结构层面的设计逻辑完全可以迁移到实际的小型电气设备壳体设计中，不管是做小型电源模块、信号采集装置还是嵌入式控制盒，都可以参考这个结构的设计思路，根据实际的电路尺寸调整壳体参数，快速做出可用的原型样件。
