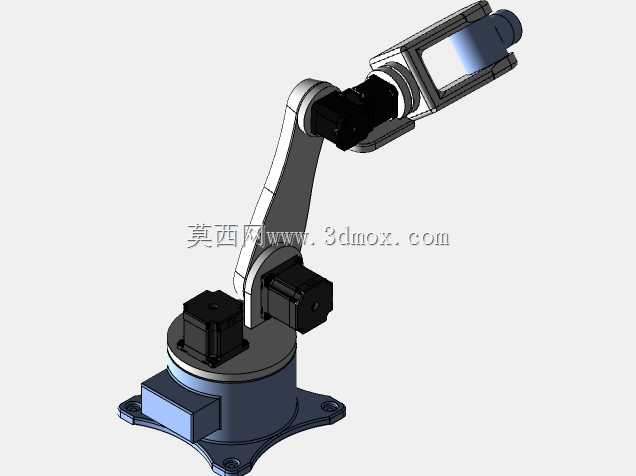

多关节步进驱动教学实训机械臂结构

这款多关节机械臂的结构设计，核心面向小型自动化工位的轻载作业场景，常见于电子元器件分拣、教学实训台搭建、小型工件上下料这类对重复定位精度有基础要求、负载不超过两公斤的作业环节。从结构布局来看，底座采用带安装孔的法兰式固定结构，四个安装孔分布在底座外延凸台上，孔位间距适配常见的铝型材工作台安装槽，安装时不需要额外做转接板加工，直接通过内六角螺栓就能固定在型材台面或者钢制工装板上，底座内部预留了步进电机的走线空间，线缆可以从底座侧面的出线槽引出，避免关节转动时线缆被拉扯磨损。关节部分采用了模块化的连接思路，腰部回转关节、大臂俯仰关节、小臂俯仰关节、腕部回转关节分别对应独立的步进电机安装位，每个关节的传动衔接处都设计了轴承安装位，用来抵消径向负载带来的轴系偏移，减少转动过程中的卡顿间隙。大臂和小臂的结构件采用了等强度的变截面设计，靠近关节转轴的位置壁厚做了加厚处理，向末端延伸的部分逐步减薄，在保证结构刚性的前提下尽可能降低自身重量，减少电机的负载扭矩消耗。末端执行器的安装法兰采用了通用的接口尺寸，适配常见的气动夹爪、真空吸盘这类小型末端执行件，不需要额外做转接法兰加工就能快速更换作业头。设计过程中特意做了运动边界的干涉校验，每个关节的转动角度都预留了机械硬限位的安装位置，避免调试过程中关节超程碰撞损坏结构件，各关节的走线槽都沿着臂身的内侧布置，不会在运动过程中剐蹭周边设备。从安装尺寸来看，底座的最大外径不超过一百八十毫米，臂身完全展开后的最大作业半径在四百五十毫米左右，完全收拢时的整体高度不超过三百八十毫米，不会占用过多的工位空间，适合在桌面级的小型自动化工作站里布置。传动部分的结合面都预留了公差调整的垫片安装位，装配时可以通过垫片调整齿轮或者同步带的啮合间隙，把关节的反向间隙控制在合理范围内，保证重复定位的精度满足轻载作业的要求。
