钣金结构电气元件容纳箱组件

　　在低压配电、小型工控设备集成、嵌入式控制单元部署的现场场景里，这类钣金结构的电气容纳箱是非常常见的配套构件，它的核心作用是给排布在内部的AVR控制板、MCB微型断路器、接线端子排以及零散的信号转接导线提供一个封闭的安装载体，同时隔绝外部粉尘、轻微溅水以及无关人员的误触碰，保障内部电气回路的运行稳定性。从结构设计的角度来看，整个箱体采用钣金折弯拼接的成型思路，没有采用复杂的压铸或者注塑结构，完全依托金属板材的折弯、冲孔、压铆工艺完成所有结构特征，这种设计的优势非常明显，一方面是加工门槛低，常规的钣金车间拿到展开图就能直接下料加工，不需要开模，小批量定制的成本控制非常友好；另一方面钣金件的结构强度足够应对常规工业现场的磕碰、安装受力，后期如果需要调整开孔位置、增减安装位，二次修改的灵活度也很高。

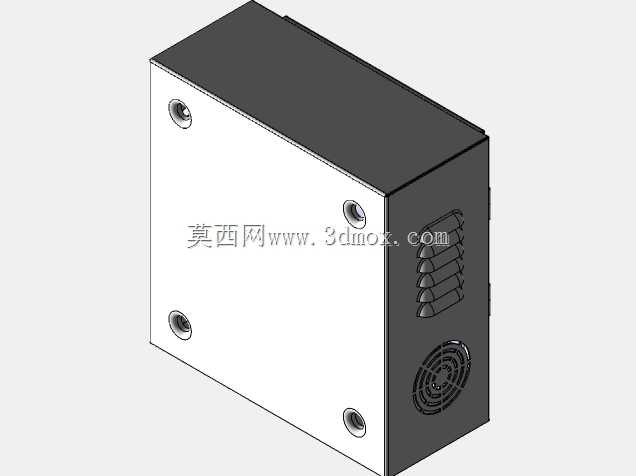

　　从实际安装边界来看，这类箱体属于紧凑型壁挂安装结构，四个角位的沉头安装孔直接在前面板上一体冲压成型，安装时不需要额外加装固定耳，直接通过膨胀螺丝或者自攻螺丝就能把箱体固定在墙面、设备机架立面或者电控柜的预留安装位上，沉头孔的设计可以保证固定螺丝的端面完全没入面板平面，不会突出表面干涉箱门或者外部走线。箱体侧面预留了多组通风散热槽，底部对应位置设置了轴流风扇的安装位，这个结构是针对内部电气元件的发热问题设计的——当箱内安装的AVR调压模块、断路器在带载运行时会产生持续的热量，自然通风不足的情况下，底部风扇可以形成自下而上的散热风道，配合侧面的通风槽把热量快速排出，避免内部积热导致元件参数漂移、寿命缩短。前面板采用整块平板折弯的结构，和箱体主体通过侧边的拼接结构固定，接缝处做了折弯翻边处理，既可以提升箱体整体的结构刚性，避免薄钣金出现共振变形，也能减少缝隙的直通路径，提升一定的防尘防溅能力。

　　在内部结构的设计考量上，箱体的内腔预留了标准的导轨安装位空间，可以直接卡装标准宽度的MCB断路器、接线端子排，不需要额外做定制安装支架，同时内腔的平面度控制在钣金加工的常规公差范围内，控制板可以通过铜柱直接固定在箱体底板上，不需要额外做找平处理。设计时特意把风扇安装位设置在箱体侧面靠下的位置，避开了内部元件的主要安装区域，不会和端子排、控制板的安装位置产生干涉，同时通风槽的开孔方向做了向下的折弯挡边，避免外部的水滴、灰尘直接顺着通风槽落入箱内。在三维建模的过程中，这类钣金结构需要重点处理折弯系数的匹配、冲孔特征的位置避让，还有不同钣金件拼接时的公差预留，比如前面板和箱体主体的配合间隙要控制在合理范围，既不能间隙过大导致防护性能下降，也不能间隙过小导致装配时出现卡滞，四个安装孔的位置度要严格控制，避免现场安装时出现孔位对不上的问题。

　　从现场应用的实际反馈来看，这类紧凑型电气箱非常适合用在小型设备的本地控制单元、分布式IO站点、小型调压模块的就地安装场景，相比大尺寸的标准电控柜，它的占用空间更小，安装灵活度更高，钣金结构的抗干扰能力也比塑料壳体更好，能有效屏蔽外部的电磁干扰，保障内部控制信号的稳定性。设计时没有做多余的装饰性结构，所有特征都服务于安装、防护、散热这几个核心功能，比如侧面的散热槽不是等距均匀排布的，而是对应内部发热元件的位置做了疏密调整，发热集中的区域通风槽密度更高，远离发热元件的区域适当减少开孔，兼顾散热性能和结构强度；前面板的四个安装孔做了翻边强化处理，避免安装时螺丝拧紧导致面板局部变形，影响和箱体主体的贴合度。
