钣金结构电气开关防护壳体设计

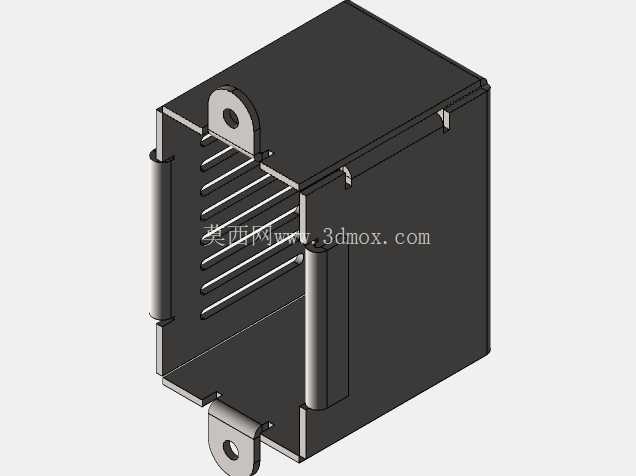

这类钣金开关盒主要应用在通讯基站内部配电、工业现场通讯终端供电回路、户外通讯机柜分线单元这类场景中，核心作用是为回路中的开关元件提供物理防护，隔绝外界粉尘、潮气以及意外触碰带来的安全隐患，同时兼顾内部元件工作时的散热需求。从实际使用场景来看，这类壳体往往需要安装在机柜立柱或者设备内壁上，因此设计时首先要考虑安装边界的适配性，两侧伸出的带孔安装耳是核心安装位，安装孔的中心距需要匹配通讯机柜通用的安装孔位标准，保证现场安装时不需要额外打孔适配，降低现场施工的调整成本。

从功能特性上看，这个壳体采用金属板材弯折拼接的钣金工艺成型，相比注塑壳体拥有更好的电磁屏蔽效果，能够避免内部开关通断时产生的电磁干扰影响周边通讯信号传输，这一点在通讯类设备应用场景中尤为重要。壳体侧面设计的阵列式通风槽，是在不破坏壳体整体防护强度的前提下，为内部开关元件工作时产生的热量提供流通通道，避免密闭空间内热量累积导致开关元件过热误动作，设计时没有采用额外的通风口成型工艺，而是通过板材裁切后直接弯折出通风栅格，既减少了加工工序，也避免了额外拼接带来的缝隙防护问题。

设计思路上，整个壳体的结构全部依托钣金工艺的特性展开，所有的拼接位置都采用边缘凸缘、卷边的结构处理，一方面是通过卷边提升板材边缘的结构强度，避免薄钢板边缘锋利划伤安装操作人员，另一方面凸缘结构可以为板材拼接提供定位基准，装配时不需要额外的工装夹具就可以快速对齐拼接位置，降低装配难度。角部位置做了减压处理，避免板材弯折时角部应力集中导致开裂，同时也让壳体角部的拼接缝隙更均匀，提升整体的装配精度。壳体顶部和底部的卡扣式拼接结构，不需要额外的焊接或者紧固件就可以实现盒体的扣合固定，后期维护时只需要撬开卡扣就可以打开壳体更换内部开关元件，大幅提升后期运维的效率。

从尺寸边界来看，这类壳体的内部净空尺寸需要匹配常用的微型断路器、通讯回路开关的外形尺寸，预留出接线端子的操作空间，保证接线完成后导线不会被盒体挤压破坏绝缘层。外部整体尺寸要控制在通讯机柜的单元安装间距范围内，不会和相邻安装的其他通讯模块产生位置干涉。安装耳的突出长度需要考虑安装螺丝的操作空间，保证用电动螺丝刀锁紧安装螺丝时，工具不会和盒体侧壁产生碰撞。通风栅格的缝隙宽度要控制在安全防护要求范围内，避免外部的金属碎屑或者昆虫进入壳体内部造成回路短路，同时也要保证足够的通风面积，满足内部元件长期工作的散热需求。

实际工程应用中，这类钣金开关盒的板材厚度选择需要兼顾强度和加工难度，过薄的板材会导致壳体刚性不足，安装后容易产生变形，影响拼接缝隙的均匀性，过厚的板材则会提升弯折难度，增加材料成本。表面处理通常采用喷塑工艺，在金属板材表面形成绝缘防护层，避免壳体意外带电时造成触电风险，同时也提升壳体的抗锈蚀能力，适应户外通讯机柜或者潮湿工业现场的使用环境。设计时还要考虑不同安装方向的适配性，不管是垂直安装还是水平安装，通风槽的朝向都要避免冷凝水直接流入壳体内部，因此通风槽的折弯方向都做了向下的导流角度，即使有少量凝露附着在壳体表面，也会沿着板材表面流下，不会顺着通风槽进入盒体内部。
