博世条形进气压力传感器三维数模

　　这款传感器主要应用在乘用车辆的进气系统管路中，属于发动机电控系统的核心感知部件，日常工况下负责实时采集进气歧管内的绝对压力参数，将压力物理量转换为电信号传递给ECU，为喷油量、点火提前角的修正提供核心数据支撑，是保障空燃比控制精度、降低排放、提升动力输出平顺性的关键部件，在自然吸气与小排量涡轮增压机型上都有广泛适配。从结构设计来看，整个壳体采用耐高温耐油的工程塑料一体注塑成型，主体为扁平类矩形结构，边角做了大圆弧过渡处理，避免安装过程中与周边线束、管路产生锐边干涉，壳体上集成了两个带金属衬套的安装孔，孔位间距经过精准匹配，对应进气歧管上的预装凸台，安装时只需穿入两颗M6规格的固定螺栓即可完成定位，金属衬套的设计可以避免螺栓拧紧时塑料壳体产生应力开裂，同时长期使用下也不会因为发动机舱的振动出现孔位磨损松旷的问题。

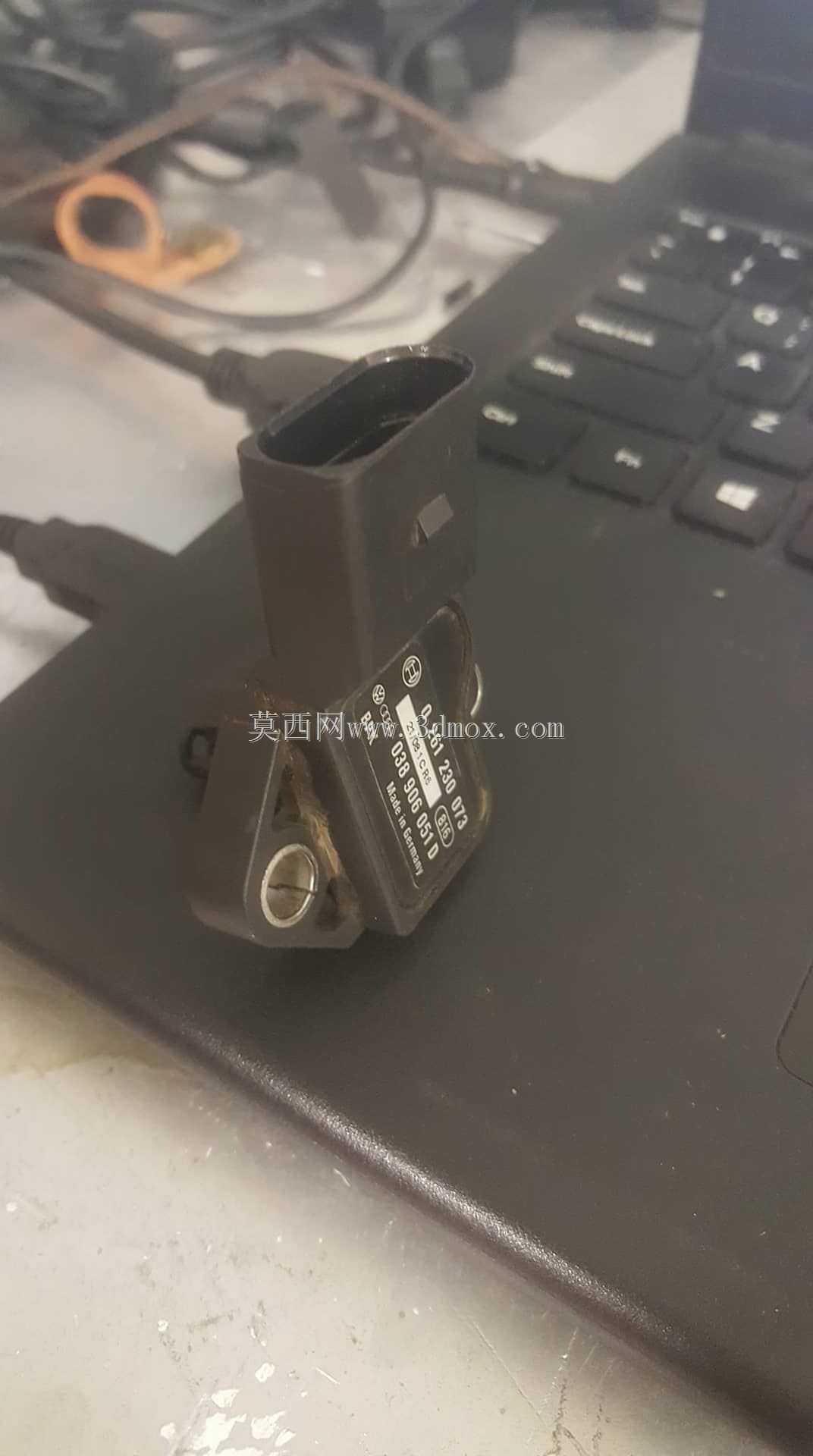

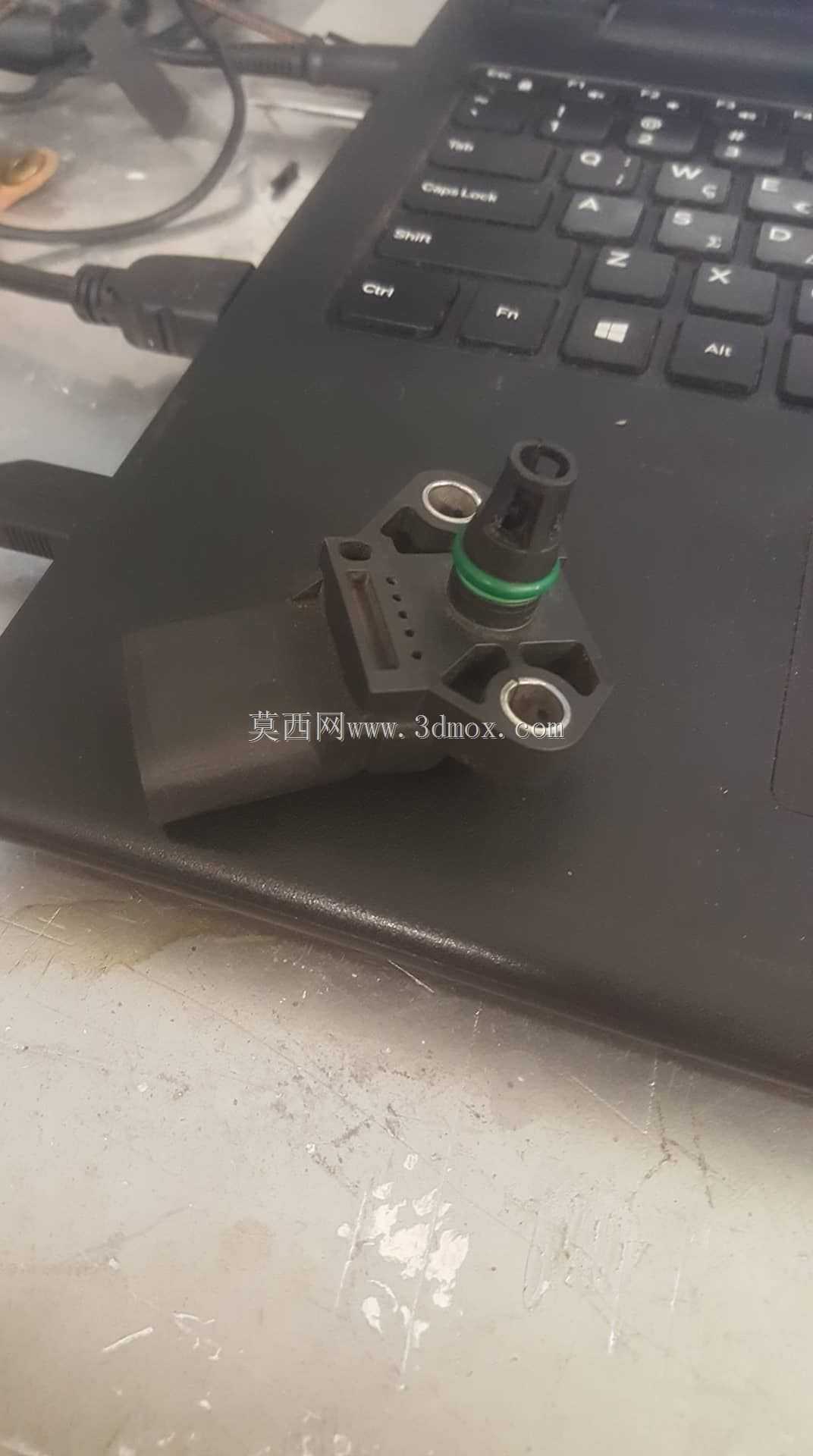

　　传感器的探测端延伸出一段适配管路接口的定位结构，安装时直接插入歧管的预留安装孔内，接口处的环形密封槽用来嵌套O型橡胶圈，装配后可以实现进气通路的完全密封，避免出现漏气导致压力检测失准的问题，这种插拔式的安装结构不需要额外的密封垫片，装配工序简单，也方便售后维修时的快速更换。电气连接端采用标准的车用三针接插件结构，接插件端口带有防呆卡扣设计，能避免线束插头插反，接插件的引脚做了镀金处理，在发动机舱高湿、高油污、温度交变的恶劣环境下，能长期保持稳定的电气连接性能，不会出现接触电阻过大导致的信号漂移问题。

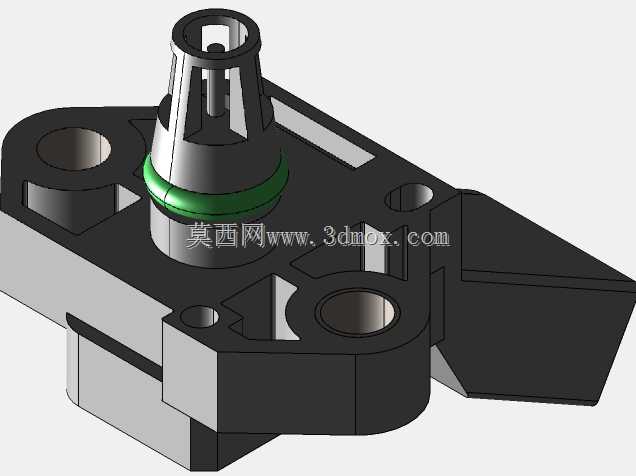

　　建模过程中需要重点关注几个安装边界尺寸：首先是两个安装孔的中心距公差，需要控制在±0.1mm范围内，否则装车时会出现孔位不对中无法装配的问题；其次是探测端插入歧管的深度尺寸，这个尺寸直接影响探测端与气流的接触位置，如果深度偏差过大，会导致采集到的压力值与实际管路压力存在偏差，影响ECU的判断；另外接插件的出线方向也需要严格按照实车布局还原，避免后续布线时与周边的发动机饰盖、进气管路产生干涉。从实际使用场景来看，这类传感器的工作环境温度覆盖-40℃到125℃的区间，建模时壳体的壁厚设计为2.5mm，既可以保证足够的结构强度，抵御发动机舱内的振动冲击，也不会因为壁厚过大导致成型时出现缩痕、翘曲等注塑缺陷。

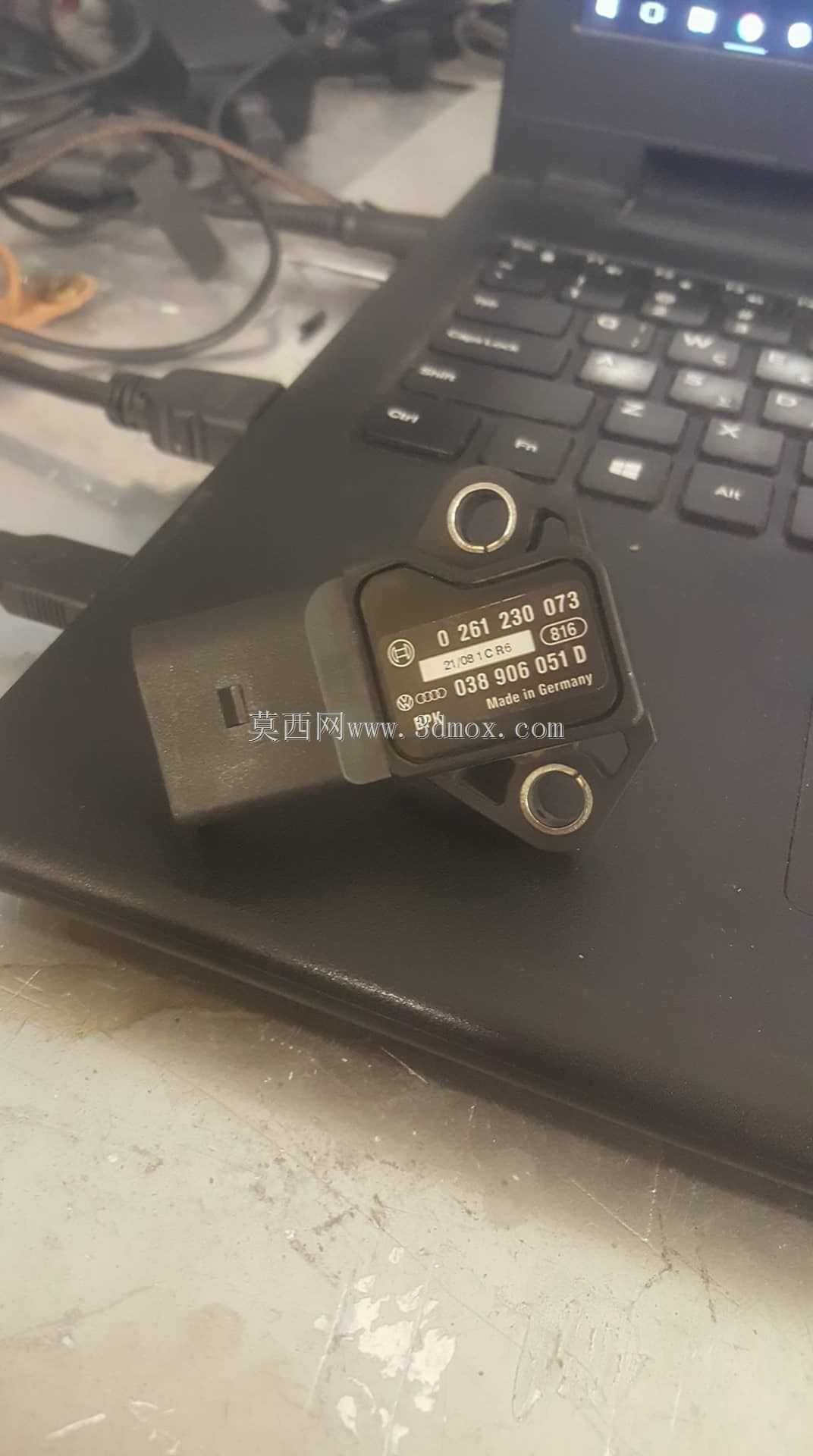

　　壳体表面的标签区域做了下沉0.2mm的凹槽设计，粘贴产品标识标签后不会因为安装过程中的剐蹭导致标签脱落，标签上的参数刻印区域做了细微的磨砂处理，提升油墨的附着力。在做整车动力总成的装配校核时，这款传感器的三维数模可以用来验证安装路径上的空间是否充足，模拟维修拆装时的操作空间是否满足工具的使用需求，也可以用来匹配对应的线束走向，确定线束固定卡扣的安装位置，避免车辆运行过程中线束与传感器壳体产生摩擦破损。不同于工业用的通用压力传感器，这款车用传感器在结构上做了很多针对性的适配设计，比如壳体的抗振性能满足ISO16750的车用电子测试标准，能承受发动机运行时产生的宽频振动，不会因为长期振动导致内部的压敏元件出现损坏。内部的信号处理电路板采用灌封工艺固定在壳体内腔，灌封胶既可以起到防水防油的作用，也能缓冲振动对电路板上电子元件的冲击，建模时虽然不需要还原内部的电路板细节，但需要预留出内部腔体的空间尺寸，保证壳体的内部容积满足灌封胶的填充需求，不会出现内部元件与壳体内壁干涉的问题。在做进气系统的CFD仿真分析时，这款传感器的探测端外形也需要精准建模，因为探测端伸入管路的部分会对管内的气流产生微小的扰动，如果模型外形偏差过大，可能会导致仿真得到的流场结果与实际情况存在偏差，影响进气系统的标定精度。
