侧装式浮球液位检测开关结构设计

　　这款侧装式浮球液位检测部件，是工业储液、流体输送系统里极为常用的点位液位检测元件，和顶装式浮球开关不同，它采用罐体侧壁开孔安装的形式，不需要从罐体顶部预留安装工位，特别适合顶部有搅拌机构、顶部布管密集无法预留安装空间的罐体场景，在小型储液罐、机床冷却水箱、小型化工药剂储罐、净水设备滤瓶、柴油发电机组日用油箱这类场景里应用十分广泛。

　　从结构设计逻辑来看，这款部件没有额外的供电需求，核心触发单元采用密封在导杆内部的磁簧触点，外部浮球内置永磁磁环，完全依靠浮球随液位升降带来的磁场变化触发触点通断，不需要复杂的信号调理电路，输出就是无源干接点信号，可以直接接入PLC的DI通道、继电器控制回路或者液位报警指示灯回路，接线逻辑简单，现场调试不需要复杂的参数标定，只要安装位置对应需要触发的液位点位即可，对现场运维人员的技术门槛要求很低。

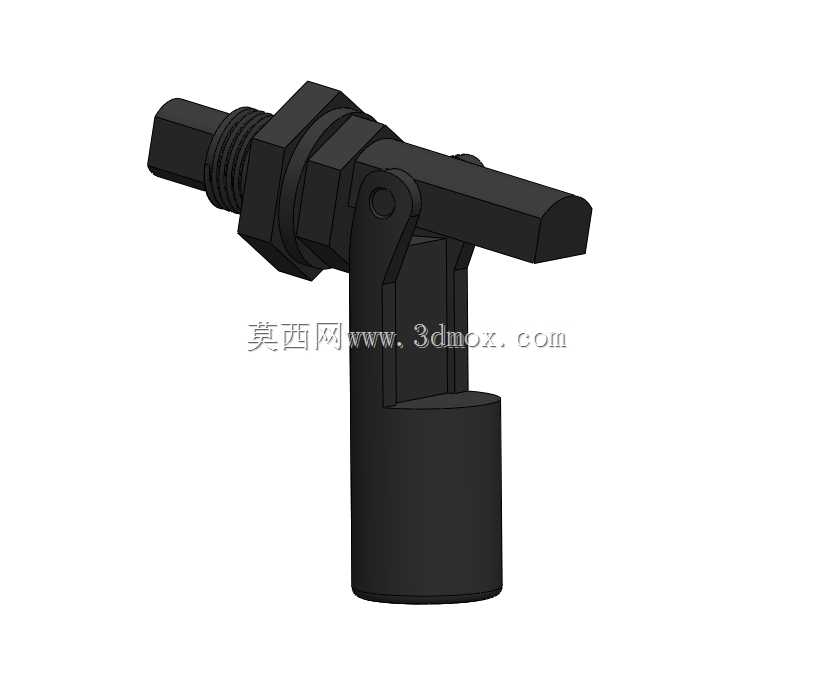

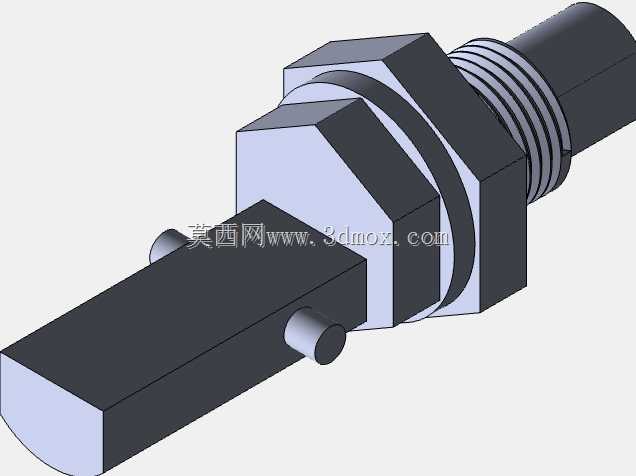

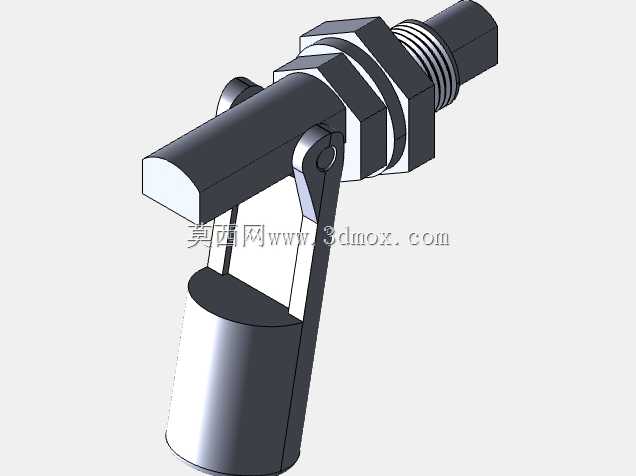

　　外形结构上，这款开关采用L型布局，水平段为安装固定与导杆结构，垂直段为浮球摆动的行程区间，安装端采用外螺纹加锁紧螺母的固定形式，适配罐体侧壁的标准螺纹开孔，安装时只需要在罐体对应液位高度开好匹配的螺纹孔，套上密封垫片将开关水平段旋入孔内，再从罐体内侧或者外侧拧上锁紧螺母压紧密封面即可，不需要额外的焊接法兰或者定制安装支架，安装边界十分友好，水平段的螺纹长度预留了足够的调节余量，可以适配3mm到12mm厚度的罐体壁面，不管是塑料罐体、薄不锈钢罐体还是较厚的PPR罐体都能可靠固定。垂直段的长度决定了浮球的摆动行程，这款结构的浮球摆动角度在0到45度之间，对应的液位变化触发区间在30mm左右，不会因为液面的小幅波动频繁触发触点，能有效过滤液面紊流带来的误信号，适合泵组启停控制、高低液位报警这类需要稳定触发信号的场景。

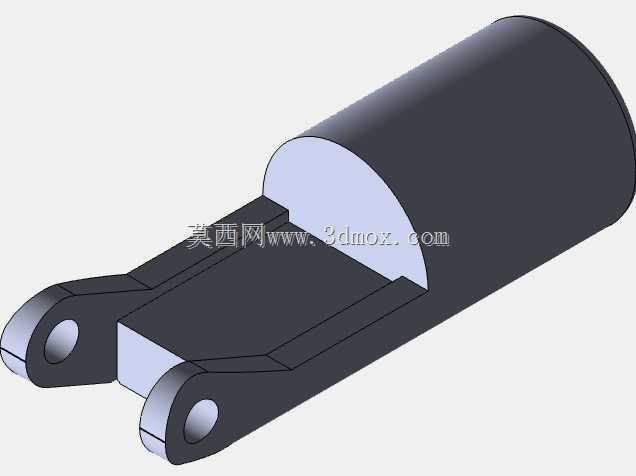

　　设计过程中需要重点关注几个核心细节：首先是密封结构，水平段与罐体接触的位置采用径向密封加端面密封的双重密封形式，避免罐内液体从安装螺纹处渗漏，导杆内部的磁簧开关采用环氧树脂全灌封处理，完全和外部液体隔绝，哪怕是有一定腐蚀性的弱酸弱碱液体，只要浮球和壳体材质选型匹配，就不会出现液体渗入导杆内部导致触点失效的问题。其次是浮球的配重设计，浮球的浮力与自身重力的匹配经过反复校核，当液位上升到触发点位时，浮球随液位抬升，内置磁环刚好到达磁簧开关的触发磁场区间，触点可靠吸合；当液位下降到复位点位时，浮球依靠自身重力下摆，磁环远离磁簧开关，触点可靠断开，不会出现浮球卡滞、触点无法复位的问题。再者是铰接位置的间隙设计，浮球与垂直导杆的铰接处预留了合理的配合间隙，不会因为液体里的少量杂质、水垢堆积导致浮球卡涩，同时铰接处没有采用额外的销轴固定，而是采用卡扣式的铰接结构，装配工序简单，批量生产时的装配效率很高，也避免了销轴长期浸泡在液体里出现锈蚀脱落的风险。

　　在实际选型应用中，这款开关可以根据接触液体的材质特性更换不同的壳体与浮球材质，普通清水、冷却液位场景可以采用工程塑料材质降低成本，有腐蚀性的化工液体场景可以更换为PP或者PVDF材质，食用油、食品级液体场景可以采用符合食品接触标准的304不锈钢或者食品级PP材质，适配不同行业的使用需求。和投入式液位计、超声波液位计这类连续量液位检测设备相比，这款浮球开关的成本极低，可靠性更高，不需要定期校准，哪怕是在有一定泡沫、少量悬浮物的液体里也能可靠工作，不会因为泡沫遮挡、信号干扰出现误判，非常适合只需要点位液位信号、不需要连续液位监测的场合，比如冷却水箱的低液位报警，防止水泵空转；小型药剂罐的高液位报警，防止加药时液体溢出；柴油油箱的低液位提醒，提醒运维人员及时补油。

　　建模过程中需要重点关注安装螺纹的标准适配，外螺纹采用通用的管螺纹标准，和市面上常用的罐体开孔尺寸完全兼容，锁紧螺母的外形设计兼顾了手动拧紧和扳手拧紧的需求，不需要专用工具就能完成安装。浮球的外形采用流线型设计，减少液体波动时对浮球的冲击力，同时不容易挂住液体里的纤维类杂质，长期使用的稳定性更好。整个部件的所有棱角都做了圆角过渡处理，没有尖锐的边角，安装过程中不会划伤操作人员的手，也不会在安装时刮坏密封垫片。
