USB3.0B型接口连接器三维结构设计

　　在工业控制设备、外置存储阵列、专业音视频外设、桌面级3D打印设备等场景中，USB3.0 B型接口是承担高速数据传输链路物理连接的核心部件，不同于消费电子常用的Type-A、Type-C接口，这类B型接口更多应用在设备端的固定安装位，需要兼顾多次插拔的结构强度、高速信号传输的屏蔽性能以及线缆端的应力释放需求，很多结构工程师在做设备外设接口选型、机箱面板开孔设计、定制线缆组件建模时，都需要精准的接口三维模型来做装配干涉校验，避免后期开模或者面板加工出现尺寸偏差。

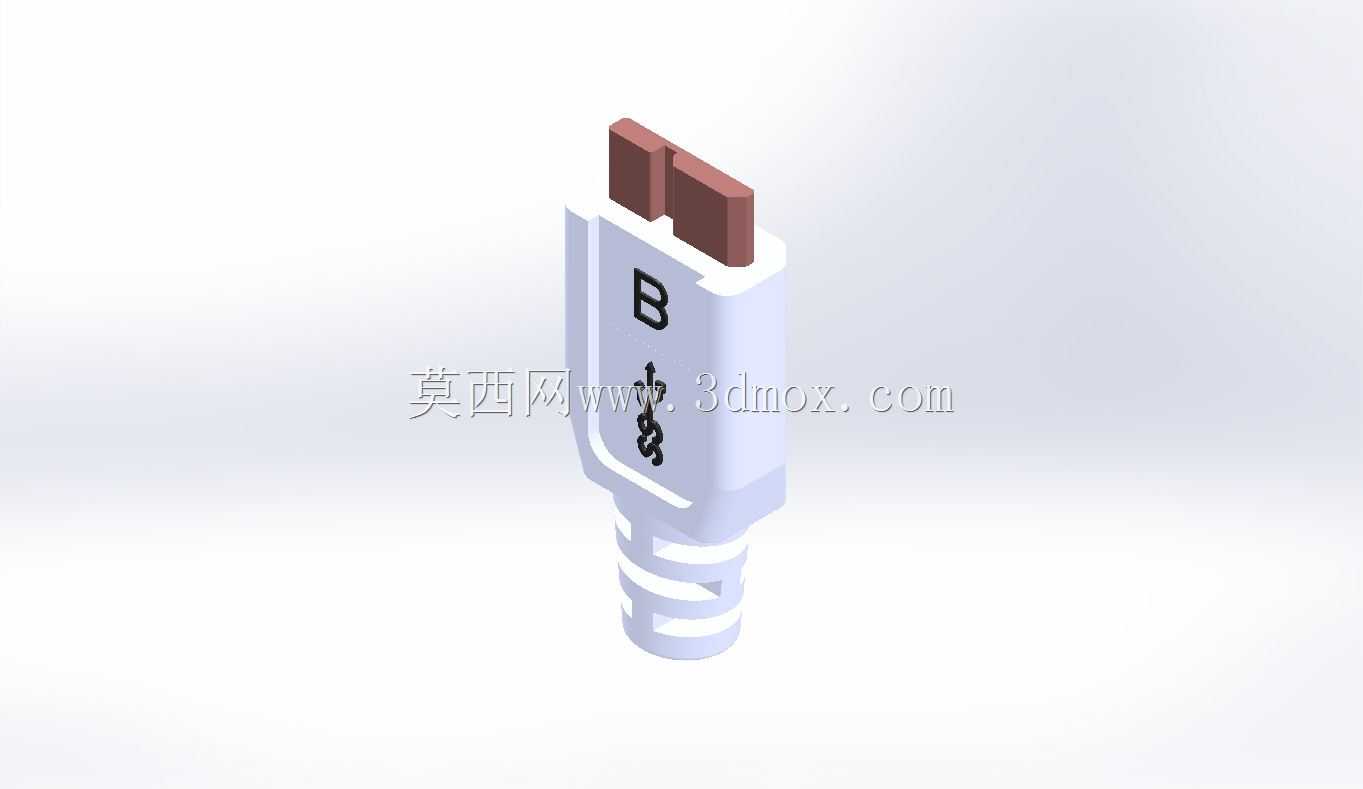

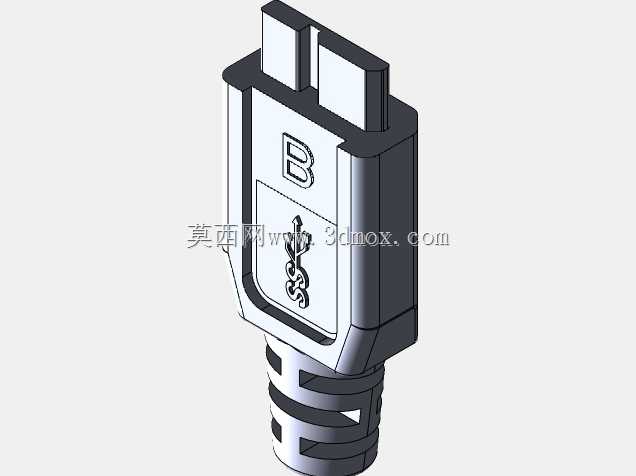

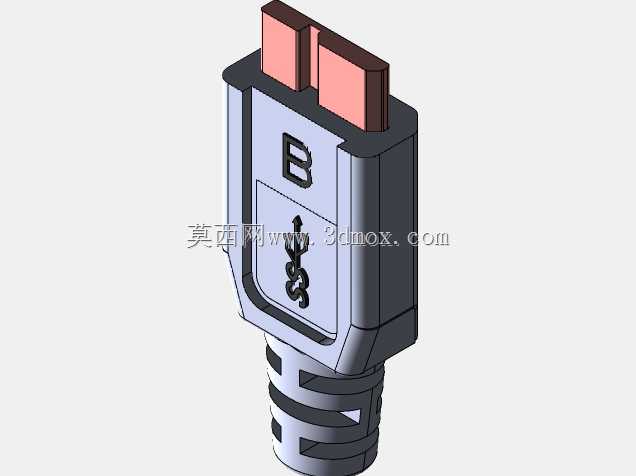

　　从实际功能特性来看，这款USB3 B型连接器的公端结构，首先要满足USB3.0规范的9pin触点排布，除了兼容USB2.0的4个基础触点外，额外增加的5个高速差分触点要保证插接后的对位精度，接触片的弹性行程需要控制在合理范围，既不能因为插拔力过大导致用户使用体验差，也不能因为接触压力不足导致高速传输时出现信号丢包、接触不良的问题。接口的金属屏蔽壳部分，设计上做了全包覆结构，在插接到位后能和母端的金属外壳完全贴合，形成连续的电磁屏蔽腔体，减少工业现场复杂电磁环境对高速差分信号的干扰，这一点在车间内的工业设备通讯场景中尤为重要，很多工厂车间内有变频器、伺服电机等强电磁干扰源，如果接口屏蔽性能不足，很容易出现传输误码、设备连接中断的问题。

　　建模过程中首先要确认的是安装边界尺寸，这款公端连接器的插接段截面尺寸严格遵循USB-IF规范的宽度与厚度要求，金属外壳的导向倒角做了15度的斜切处理，能够在插接时自动导正位置，即使存在小幅的对位偏差也能顺利插入，不会出现插针顶弯的问题。尾部的线缆护套部分做了多段环形的防弯折结构，每一道环形槽的深度和宽度都经过测算，能够允许线缆在上下左右四个方向有一定的弯折角度，同时避免线缆根部因为反复弯折出现线芯断裂、护套开裂的问题，常规使用场景下，这个防弯折结构要能承受至少上千次的180度弯折测试，不会出现结构损坏。

　　在做整机装配设计时，这个模型可以直接导入设备的面板装配体中，用来校验母座安装位的开孔尺寸、连接器插入后的预留空间，尤其是很多紧凑型工业设备的内部空间非常紧张，连接器尾部出线的弯折半径、线缆走线的空间都需要提前预留，通过三维模型的干涉检查，可以提前发现结构冲突问题，避免后期打样后才发现连接器插装后和内部的PCB板、结构筋位出现碰撞。另外在做定制线缆组件的设计时，这个公端模型可以和线缆外被、屏蔽层、内芯线的模型做装配，模拟不同线径的线缆和连接器匹配后的整体尺寸，确认尾部护套的抱紧力是否足够，会不会出现线缆拉脱的问题。

　　从结构设计的细节来看，连接器内部的绝缘胶芯部分，要保证每个触点pin的位置度公差控制在0.05mm以内，否则插接时会出现pin针对位偏差，无法顺利插入母座，甚至顶弯母座的接触针。胶芯的材质一般选用耐高温的工程塑料，能够满足波峰焊或者回流焊的温度要求，不会在焊接过程中出现变形、融化的问题。金属外壳的厚度通常在0.3mm左右，采用冲压成型工艺，拼接处的缝隙要做紧密扣合，既保证结构强度，也能提升屏蔽效能，外壳上的弹性卡扣在插接到位后会和母座的卡槽卡合，提供足够的保持力，避免设备移动或者线缆拉扯时出现接口意外脱落的情况，常规要求是至少能承受50N的轴向拉力不会松脱。

　　很多工程师在做接口建模时容易忽略的是插拔行程的尺寸，这款连接器的有效插接深度是严格按照规范设定的，从公端头部开始计算，插入到卡扣卡合的位置刚好是触点完全接触的位置，既不会因为插入过深顶坏母座内部结构，也不会因为插入过浅导致接触面积不足、接触电阻过大。另外接口上的防呆结构设计非常明确，B型接口的近似方形切角结构能够从物理上防止反插，用户不需要刻意辨认方向，只要方向正确就能顺利插入，方向错误时会被结构挡住无法插入，避免暴力反插损坏接口针脚。

　　在实际的设备维护场景中，这类接口的耐用性也很关键，模型中还原的金属外壳表面做了镀镍处理，能够提升抗氧化能力，即使在相对潮湿的工业环境中长时间使用，也不会轻易出现锈蚀导致接触不良的问题。触点部分的镀金层厚度也有明确要求，保证多次插拔后接触电阻仍然保持在较低范围，不会因为触点氧化出现传输速率下降、连接不稳定的问题。对于结构设计人员来说，拿到精准的三维模型后，不需要再去手动测绘接口尺寸，可以直接把模型用于面板开孔图的生成、装配公差的分配、连接线缆的长度测算，大幅提升设计效率，减少因为尺寸测绘错误导致的加工返工问题。
